Die Kupplung besteht hauptsächlich aus einer Halbkupplung aus Aluminiumlegierung und einer einzelnen Membran in der Mitte. Durch das Aluminiumlegie...

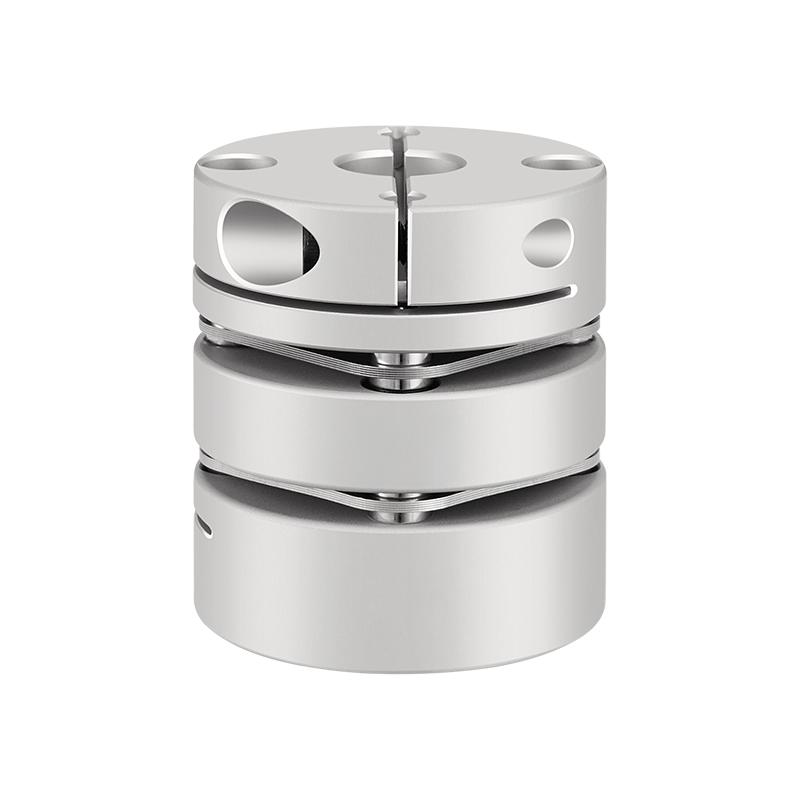

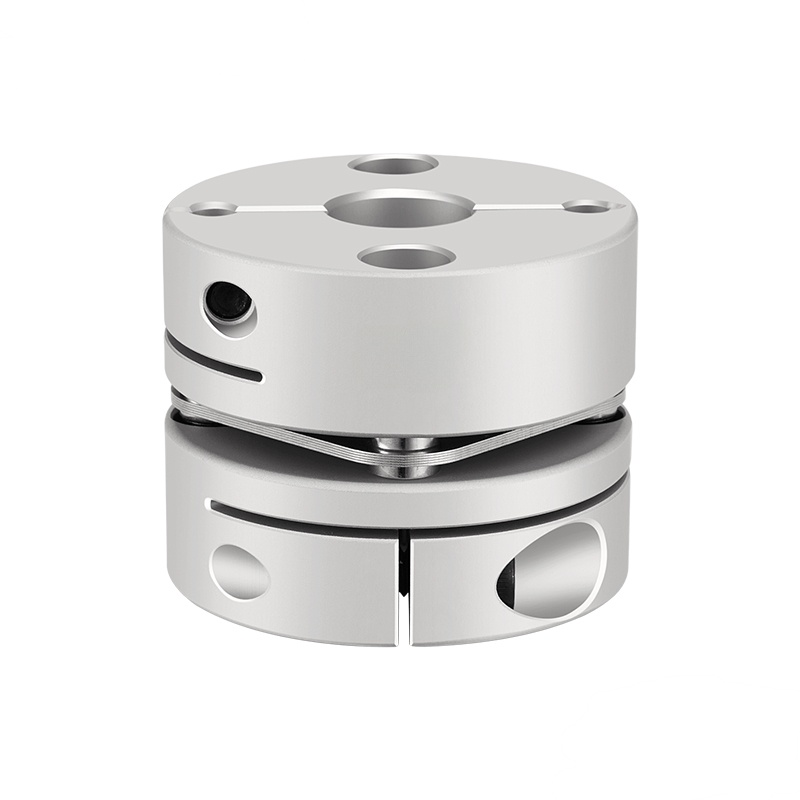

Die Einzelmembrankupplung aus Aluminiumlegierung ist ein präzises mechanisches Übertragungsgerät, das die elastische Verformung der Membran nutzt, ...

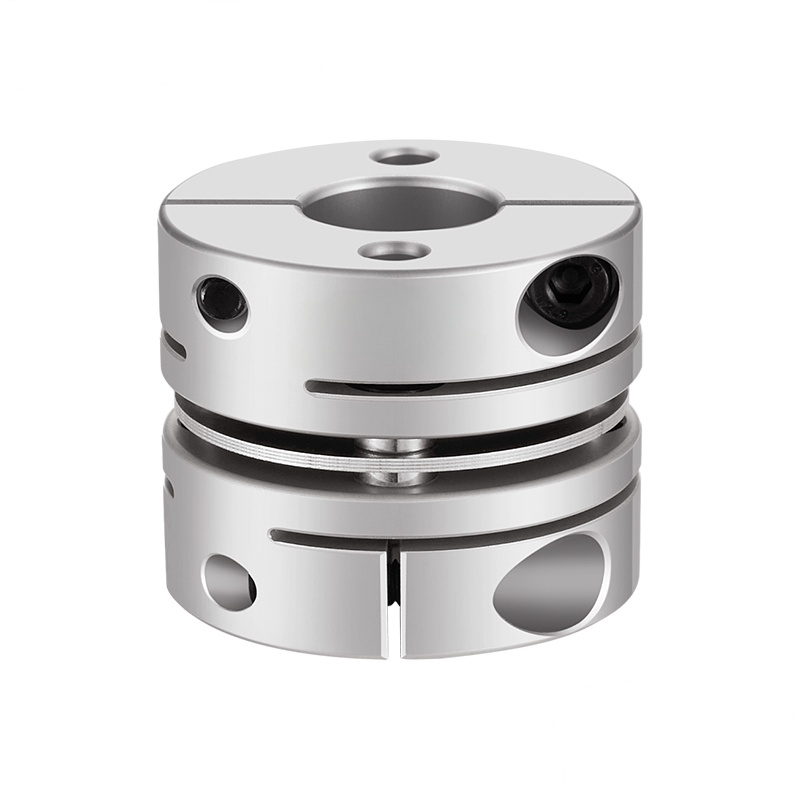

Die runde Einzelmembrankupplung aus Aluminiumlegierung ist eine Schlüsselkomponente im Bereich der Präzisionsübertragung. Es besteht hauptsächlich ...

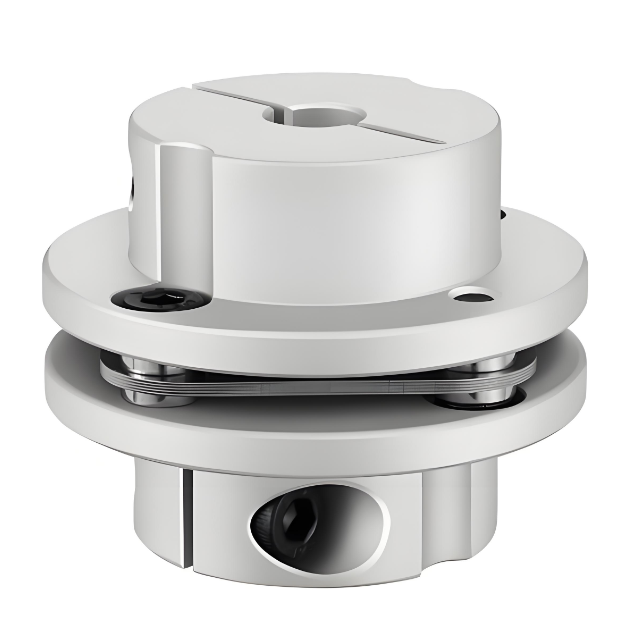

Die abgestufte Einzelmembrankupplung aus Aluminiumlegierung ist eine fortschrittliche mechanische Komponente, die für hochpräzise und zuverlässige ...

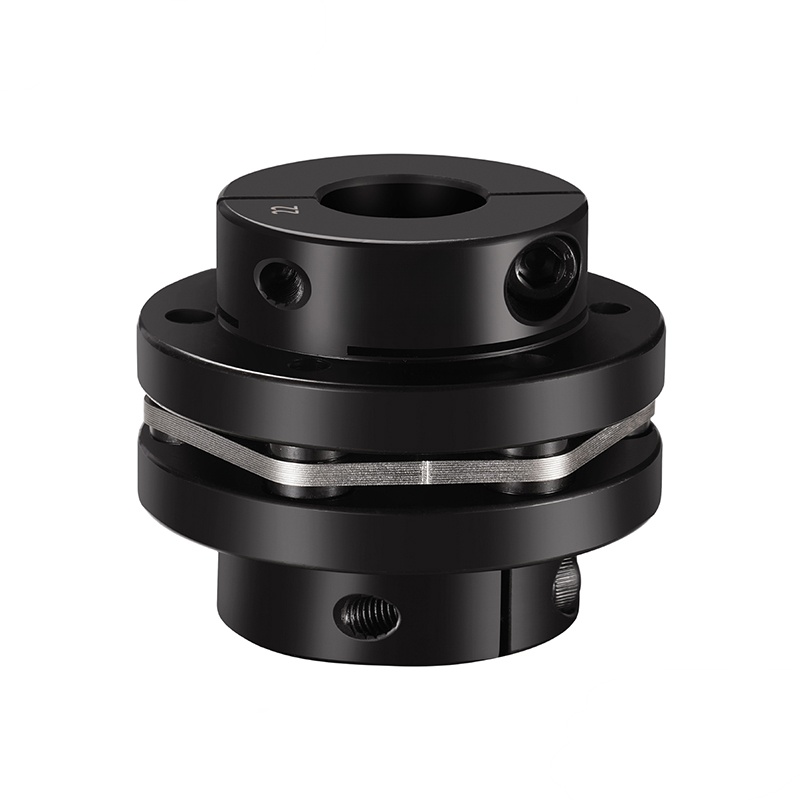

Diese abgestufte Einzelmembrankupplung aus 45#-Stahl besteht aus 45er-Stahl als Hauptmaterial und zeichnet sich durch hervorragende Festigkeit und ...

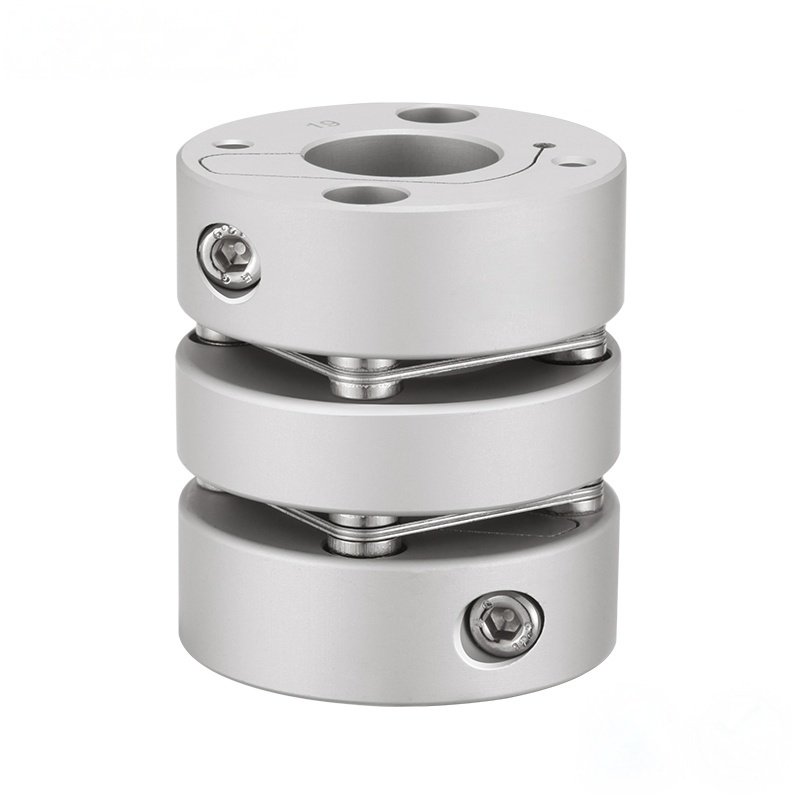

Die interne Doppelmembrankupplung aus Aluminiumlegierung ist eine mechanische Übertragungskomponente mit hervorragender Leistung und anspruchsvolle...
Unsere Doppelmembrankupplung aus Aluminiumlegierung ist ein hervorragendes Produkt, das für raue Umgebungen und hochpräzise Übertragungsanforderung...

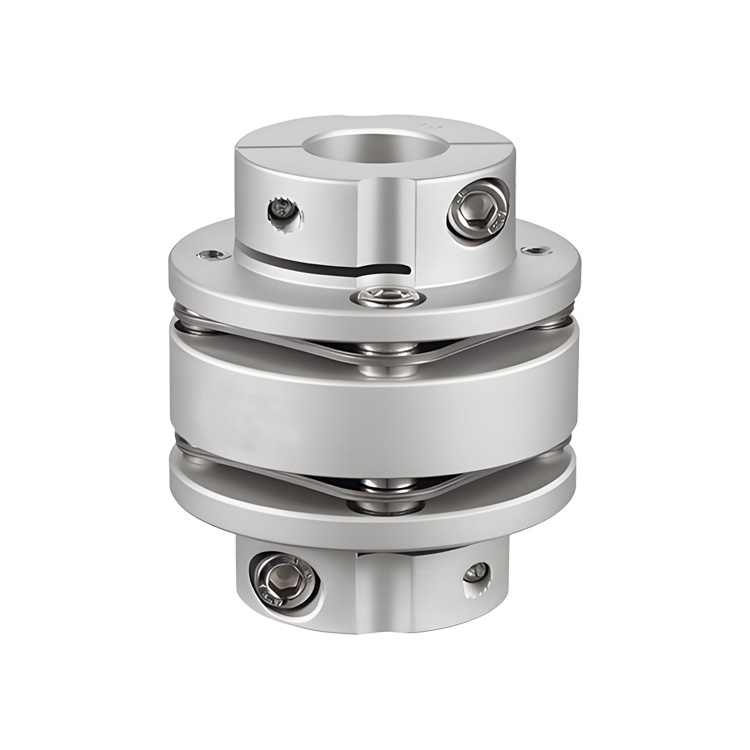

Die abgestufte Doppelmembrankupplung aus Aluminiumlegierung ist eine Hochleistungsübertragungskomponente, die fortschrittliches Design und hochwert...
Diese abgestufte Einzelmembrankupplung aus 45#-Stahl besteht aus 45er-Stahl als Hauptmaterial und zeichnet sich durch hervorragende Festigkeit und ...

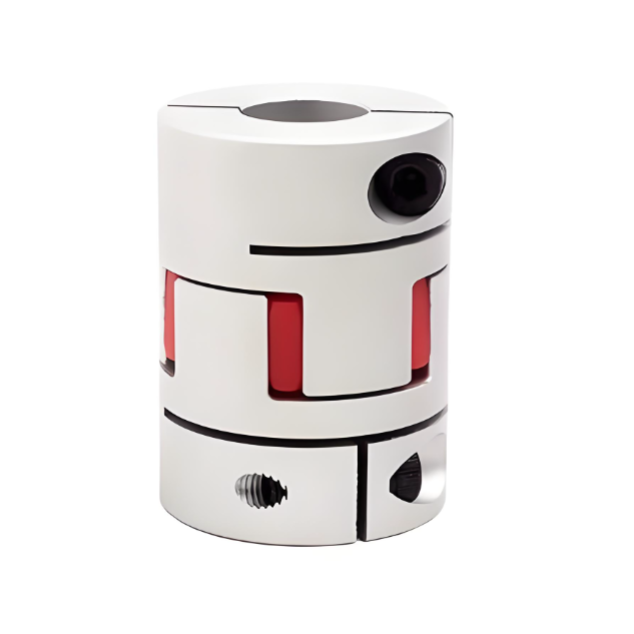

Die flexible Wellenkupplung RSK Jaw/Spider ist ein Getriebeprodukt, das innovative Technologie und hervorragende Handwerkskunst vereint. Sein Haupt...

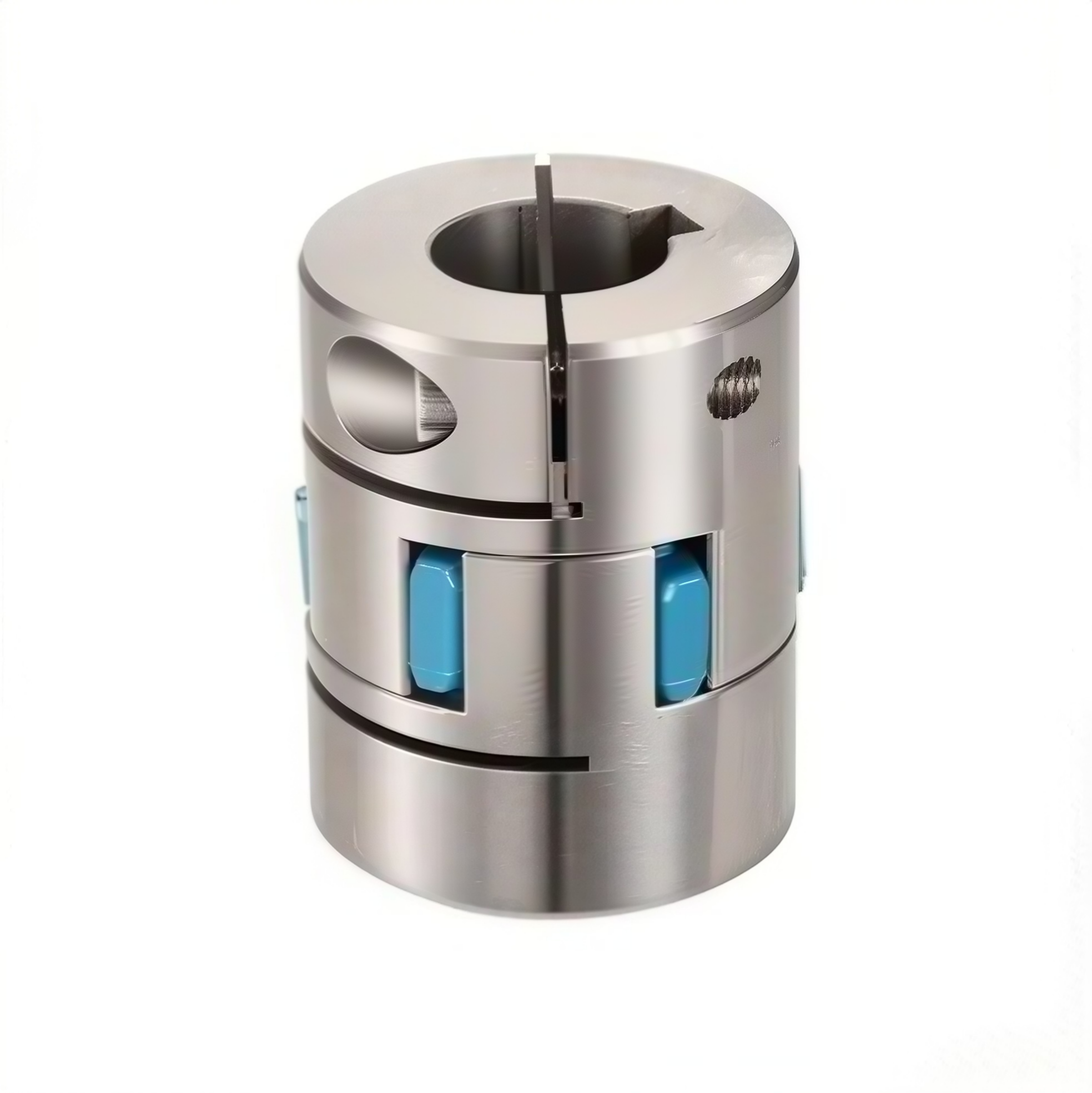

Dieser Klemmtyp mit Pflaumenblütenkupplung aus Edelstahl ist für hochpräzise und zuverlässige Kraftübertragungsszenarien konzipiert. Sein Hauptkörp...

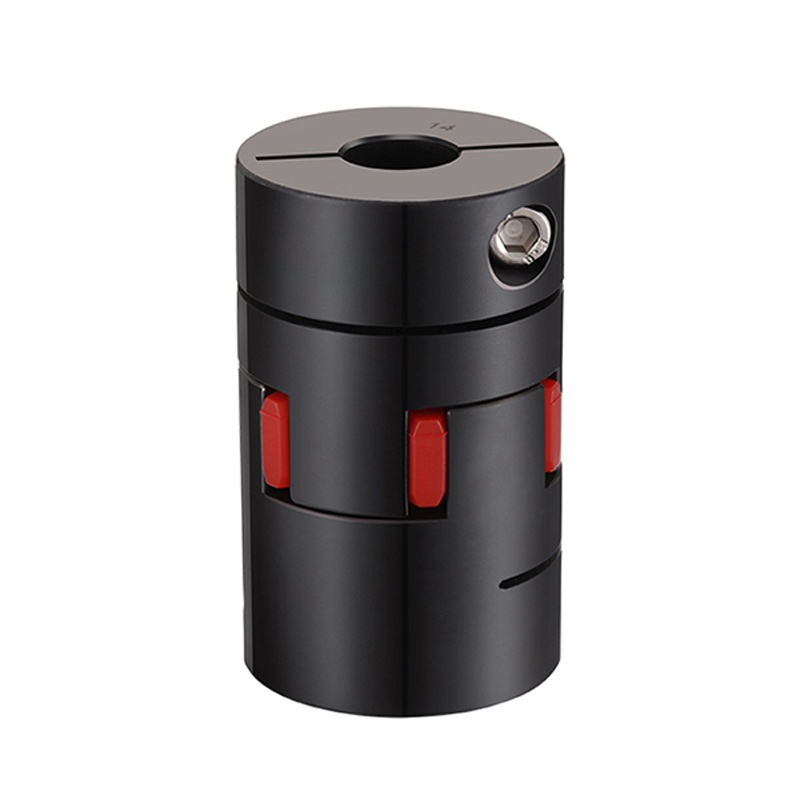

Die Stahlklauenkupplung RSK 45# ist die ideale Wahl für eine effiziente Übertragung. Es besteht aus zwei 45-Stahl-Metallkrallen und einem Elastomer...
Eine Servokupplung verbindet einen Servomotor mit einer Maschinenkomponente und überträgt Drehmoment mit hoher Präzision, ohne Spiel und Torsionssteifigkeit. Gleichzeitig gleicht sie Wellenfehlausrichtungen aus, die für eine genaue Automatisierung (Robotik, CNC) von entscheidender Bedeutung sind, indem sie eine reibungslose, zuverlässige Bewegungssteuerung in dynamischen Hochgeschwindigkeitssystemen gewährleisten. Zu den wichtigsten Typen gehören Metallbalg-, Scheiben- und Elastomerkupplungen, die jeweils einzigartige Vorteile wie extreme Steifigkeit oder Dämpfung bieten und Trägheit und Vibrationen für eine optimale Systemleistung minimieren.
Kernfunktionen und -eigenschaften
Drehmomentübertragung: Verbindet den Motor mit einem angetriebenen Teil (wie einer Kugelumlaufspindel oder einem Zahnrad), um Rotationskraft zu übertragen.
Spielfrei: Eliminiert Spiel in der Verbindung und sorgt so für eine präzise Umsetzung des Befehls in die Bewegung, was für eine hohe Genauigkeit unerlässlich ist.
Torsionssteifigkeit: Widersteht Verdrehungen und sorgt für Genauigkeit und Reaktionsfähigkeit in dynamischen Systemen.
Ausgleich von Fehlausrichtungen: Gleicht leichte Winkel-, Parallel- oder Axialverschiebungen der Welle aus, ohne Komponenten zu beschädigen.
Geringes Trägheitsmoment: Das leichte Design ermöglicht eine schnelle Beschleunigung und Verzögerung bei Hochgeschwindigkeitsanwendungen.
Häufige Typen und Beispiele
Balgkupplungen: Verwenden Sie dünne, flexible Metallbälge für hohe Torsionssteifigkeit und Spielfreiheit, ideal für Präzisionsantriebe.
Scheibenkupplungen: Übertragen Drehmoment durch dünne Metallscheiben, die eine hohe Steifigkeit bei geringer Trägheit bieten, aber empfindlich sein können.
Elastomer-/Spider-Kupplungen: Verwenden Sie ein flexibles Polyurethan-Element (Spider), um Vibrationen zu dämpfen und Fehlausrichtungen auszugleichen, was eine kostengünstige Alternative darstellt.
Oldham-Kupplungen: Verfügen über eine zentrale Gleitscheibe, die spielfrei ist und erhebliche parallele Fehlausrichtungen aufnimmt, die häufig in Schrittmotorsystemen verwendet werden.
Wo sie verwendet werden
Robotik und Automatisierung: Für präzise Positionierung und reibungslose Bewegung.
Werkzeugmaschinen (CNC): In hochdynamischen Vorschubantrieben.
Halbleiterfertigung: Zur exakten Positionierung von Bauteilen.
Verpackungsmaschinen: Für präzise, wiederholbare Bewegungen.
Wenn eine Kardanwelle zu vibrieren beginnt oder die Lagertemperatur unerwartet ansteigt, muss zunächst die Ausrichtung untersucht werden. In vielen Kundendienstberichten ist die Ursache nicht eine defekte Komponent...
WEITERLESENEin 132-kW-Förderantrieb auf einem Bergbaugelände hat in einer Betriebssaison drei Kupplungen durchlaufen. Jeder Ersatz hatte die gleiche Kataloggröße und jeder einzelne versagte an den Nabenzähnen. Der Fehler lag ...
WEITERLESENWenn ein Förderantrieb zu brummen statt zu klappern beginnt oder ein Pumpengetriebe eine schwere Last ohne Vibrationsprobleme trägt, ist oft das Stirnradgetriebe die Ursache. Für Ingenieure und Wartungsteams, die m...
WEITERLESENEin Kettenantrieb ist ein formschlüssiges Kraftübertragungssystem, das mechanische Energie zwischen rotierenden Wellen durch den Eingriff einer Kette mit Zahnrädern, sogenannten Kettenrädern, überträgt. Im Gegensat...
WEITERLESENServokupplungen sind wichtige mechanische Komponenten zur Verbindung von Servomotoren mit angetriebenen Elementen wie Kugelumlaufspindeln, Leitspindeln, Getrieben oder Drehtischen. In Automatisierungs- und Präzisionsmaschinen spielen Servomotorkupplungen eine direkte Rolle bei der Umwandlung von Steuerbefehlen in präzise mechanische Bewegungen. Ihr Design konzentriert sich auf Spielfreiheit, hohe Torsionssteifigkeit und geringe Trägheit, um eine schnelle Reaktion und eine stabile Positionierung zu unterstützen.
Da Automatisierungssysteme weiterhin mit höheren Geschwindigkeiten und strengeren Genauigkeitsanforderungen arbeiten, wirkt sich die Leistung der Servokupplung zunehmend auf die Gesamtsystemeffizienz, Wiederholgenauigkeit und Lebensdauer aus.
Eine Servomotorkupplung überträgt das Drehmoment von der Motorwelle auf die angetriebene Komponente und sorgt gleichzeitig für eine präzise Winkelsynchronisation. Jeder Bewegungsverlust oder jede elastische Verzögerung in diesem Zusammenhang kann die Positionierungsgenauigkeit verringern, insbesondere in Regelsystemen.
Servokupplungen sind daher so konstruiert, dass sie eine starre und dennoch flexible Verbindung bieten. Sie übertragen das Drehmoment effizient und gleichen gleichzeitig kleine Wellenfehlausrichtungen aus, die durch Einbautoleranzen, Wärmeausdehnung oder strukturelle Durchbiegung verursacht werden.
Spielfreiheit ist eine entscheidende Anforderung an Servokupplungen. Spiel führt zu einer Verzögerung zwischen Motordrehung und angetriebener Bewegung, was zu Positionierungsfehlern, Vibrationen und Steuerungsinstabilität führen kann.
Durch die Eliminierung des mechanischen Spiels durch vorgespannte oder elastische Übertragungselemente ermöglichen Servomotorkupplungen eine direkte und vorhersehbare Reaktion auf Steuersignale. Diese Eigenschaft ist bei CNC-Maschinen, Robotergelenken und Halbleitergeräten von entscheidender Bedeutung, bei denen eine Genauigkeit im Mikrometerbereich erforderlich ist.
Die Torsionssteifigkeit gibt an, wie stark sich eine Kupplung unter Last verdreht. In servogetriebenen Systemen verbessert eine höhere Torsionssteifigkeit das dynamische Ansprechverhalten und trägt dazu bei, die Regelgenauigkeit bei schneller Beschleunigung und Verzögerung aufrechtzuerhalten.
Verschiedene Servokupplungsdesigns bieten unterschiedliche Steifigkeitsniveaus, sodass Ingenieure die Steifigkeit mit dem Vibrationsverhalten in Einklang bringen können. Die richtige Auswahl trägt dazu bei, Resonanzen zu vermeiden und gleichzeitig eine gleichmäßige und stabile Bewegung über den gesamten Betriebsgeschwindigkeitsbereich aufrechtzuerhalten.
Selbst bei Präzisionsbaugruppen ist eine perfekte Wellenausrichtung schwierig zu erreichen. Servokupplungen sind so konzipiert, dass sie begrenzte Winkel-, Parallel- und Axialfehler absorbieren, ohne übermäßige Kräfte auf Motorlager oder angetriebene Komponenten zu übertragen.
Diese kontrollierte Flexibilität verbessert die Haltbarkeit des Systems und bewahrt gleichzeitig die Positionierungsgenauigkeit und Wiederholbarkeit.
Eine weitere entscheidende Eigenschaft von Servomotorkupplungen ist die geringe Trägheit. Die leichte Konstruktion reduziert die auf den Motor reflektierte Last und ermöglicht so schnellere Beschleunigung, Verzögerung und Richtungsänderungen.
In der Hochgeschwindigkeitsautomatisierung und Robotik verbessert die Minimierung der Rotationsmasse direkt die Zykluszeiten und die Energieeffizienz und unterstützt gleichzeitig eine präzise Steuerung unter dynamischen Bedingungen.
Unterschiedliche Servoanwendungen erfordern unterschiedliche Kopplungseigenschaften. Abhängig von den Anforderungen an Steifigkeit, Dämpfung und Fehlausrichtung werden üblicherweise verschiedene Servokupplungstypen verwendet.
Servokupplungen werden häufig in Branchen eingesetzt, die auf präzise und wiederholbare Bewegungen angewiesen sind. Ihre Leistung wirkt sich direkt auf die Produktqualität und Prozessstabilität aus.
Die Leistung von Servokupplungen hängt stark von der Bearbeitungsgenauigkeit, der Materialauswahl und der Qualitätskontrolle ab. Um Spielfreiheit und stabile Steifigkeit zu erreichen, sind enge Toleranzen und konstante mechanische Eigenschaften erforderlich.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. verfügt über langjährige Erfahrung in der Kraftübertragungs- und Kupplungstechnologie und nutzt seine Präzisionsfertigungs- und Ingenieurskompetenz, um Servokupplungslösungen zu entwickeln, die für hochpräzise Automatisierungs- und industrielle Bewegungssteuerungssysteme geeignet sind.
Servokupplungen und Servomotorkupplungen sind grundlegende Komponenten in der Präzisionsautomatisierung. Durch Spielfreiheit, kontrollierte Torsionssteifigkeit, Fehlausrichtungskompensation und geringe Trägheit ermöglichen sie eine genaue, reaktionsschnelle und zuverlässige Bewegungssteuerung. Da Automatisierungssysteme immer weiter voranschreiten, bleiben gut konzipierte Servokupplungen für die Erzielung hoher Leistung und langfristiger Betriebsstabilität von entscheidender Bedeutung.
