Wholesale RSK-CPST Abgestufte Einzelmembrankupplung aus Aluminiumlegierung für Servomaschinen

Zuhause / Produkte / Servokupplungen / Membrankupplungen / RSK-CPST Abgestufte Einzelmembrankupplung aus Aluminiumlegierung für Servomaschinen

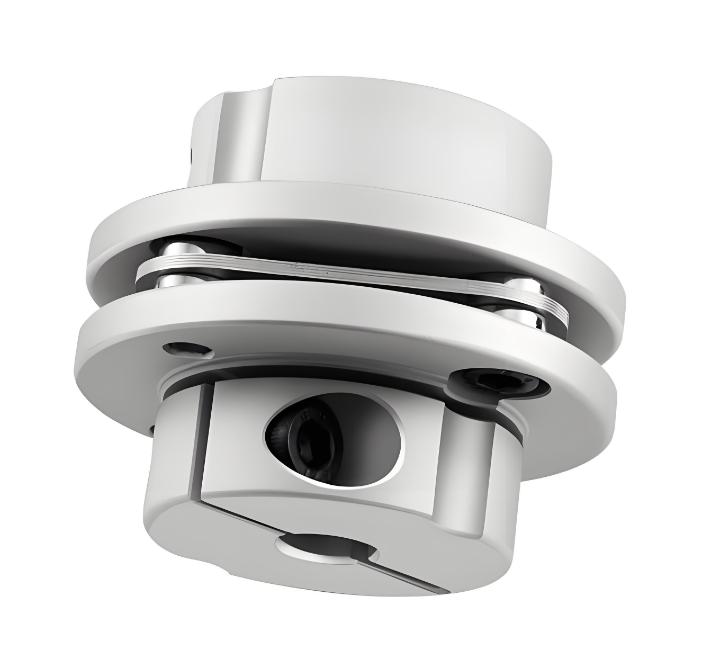

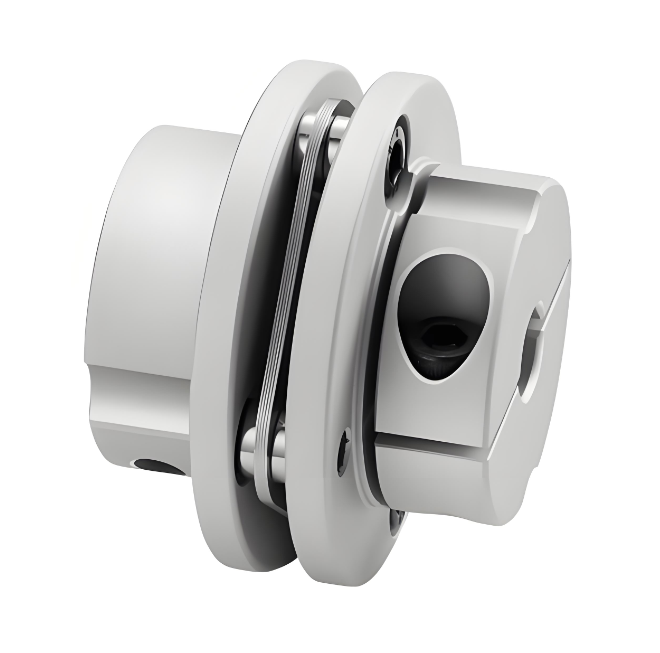

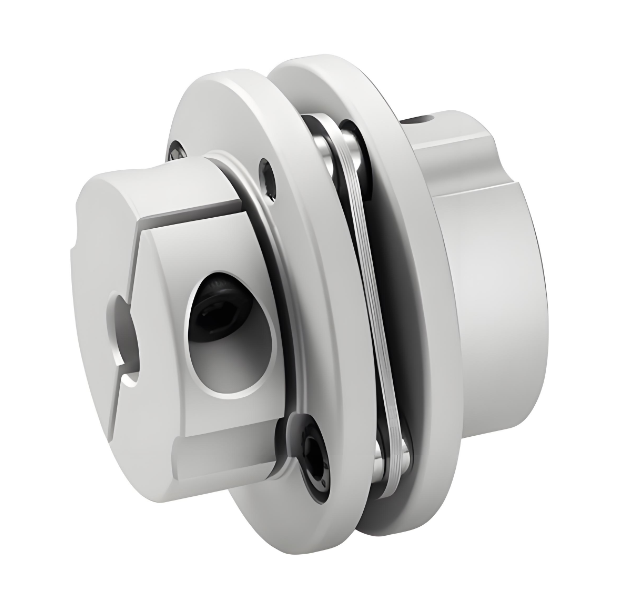

RSK-CPST Abgestufte Einzelmembrankupplung aus Aluminiumlegierung für Servomaschinen

RSK-CPST Abgestufte Einzelmembrankupplung aus Aluminiumlegierung für Servomaschinen

Kontaktieren Sie uns
  • Spezifikation
  • Beschreiben
Spezifikation

>Wellenhülse aus hochfester Aluminiumlegierung

>Die Membran besteht aus Edelstahl 304

>Hohe Drehmomentsteifigkeit, kann die Drehung der Welle genau steuern, kann eine hochpräzise Steuerung durchführen

>Entwickelt für Servo- und Schrittmotoren

>Die spaltfreie Wellen- und Wellenhülsenverbindung ist für Vorwärts- und Rückwärtslauf geeignet

>Geringe Trägheit, geeignet für Hochgeschwindigkeitsbetrieb

>Klemmschrauben-Anziehmethode

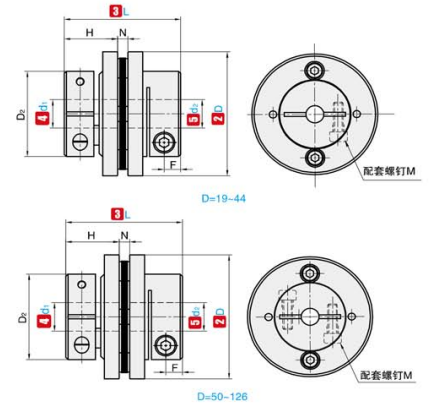

①NEIN. ②D ③L ④d₁  ⑤d₂ Optionaler Bereich D₂ N F H M Anzugsmoment der Schrauben
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NEIN. ②D ③L Nenndrehmoment
(N ·m) 		Zulässige Exzentrizität
(mm) 		Zulässige Durchbiegung
(°) 		Zulässige axiale Abweichung
(mm) 		Zulässige Geschwindigkeit
(U/min) 		Statische Umkehrsteifigkeit
(N·m/rad) 		Trägheitsmoment
(kg ·m²) 		Gewicht
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5×10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1×10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3×10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
