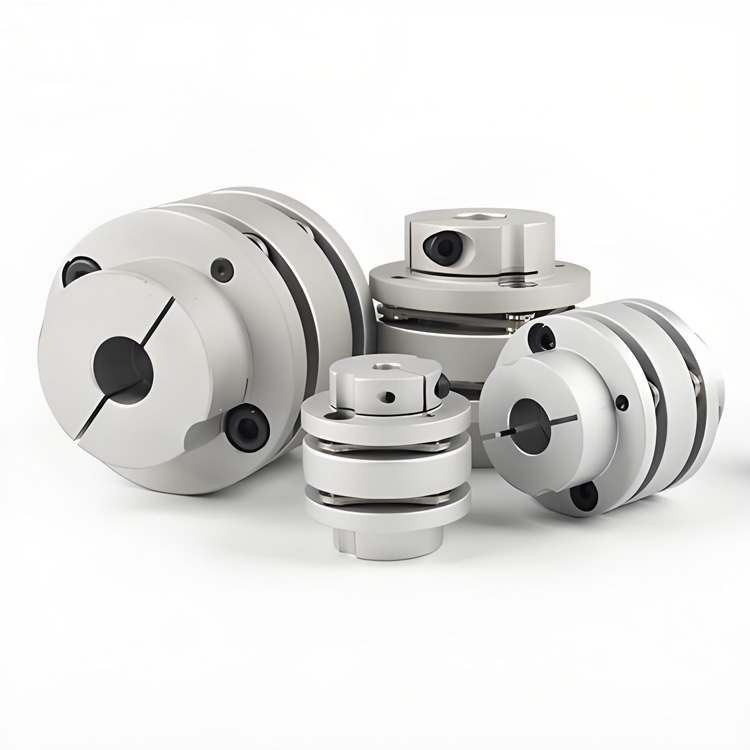

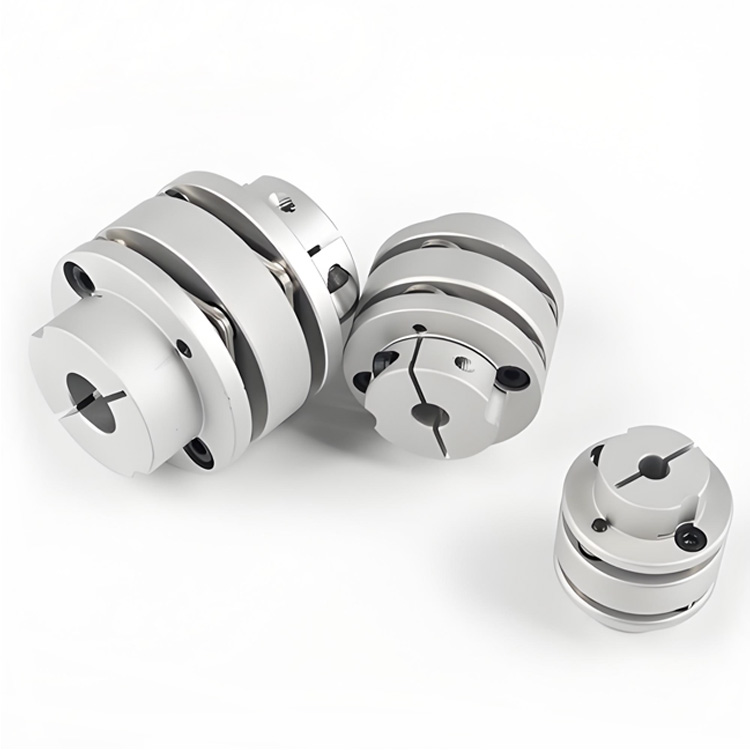

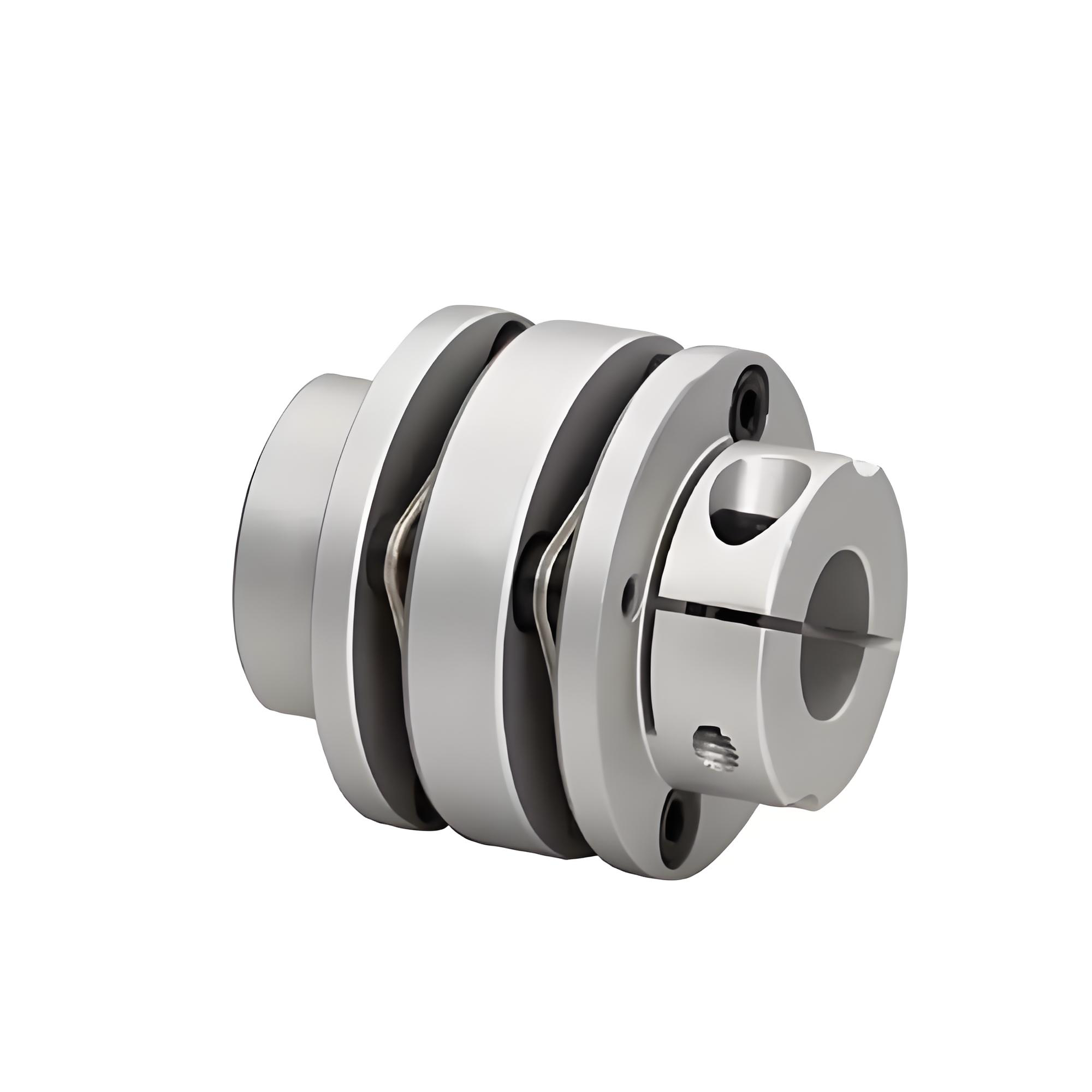

RSK-CPLT Flexible Hochleistungs-Doppelmembran-Wellenkupplung aus Aluminiumlegierung mit abgestufter Klemme, verwendet für elektrische Maschinen

RSK-CPLT Flexible Hochleistungs-Doppelmembran-Wellenkupplung aus Aluminiumlegierung mit abgestufter Klemme, verwendet für elektrische Maschinen

Kontaktieren Sie uns
  • Spezifikation
  • Beschreiben
Spezifikation

>Wellenhülse aus hochfester Aluminiumlegierung

>Die Membran besteht aus Edelstahl 304

>Hohe Drehmomentsteifigkeit, kann die Drehung der Welle genau steuern, kann eine hochpräzise Steuerung durchführen

>Entwickelt für Servo- und Schrittmotoren

>Die spaltfreie Wellen- und Wellenhülsenverbindung ist für Vorwärts- und Rückwärtslauf geeignet

>Geringe Trägheit, geeignet für Hochgeschwindigkeitsbetrieb

>Klemmschrauben-Anziehmethode

①NEIN. ②D ③L ④d₁  ⑤d₂ Optionaler Bereich D₂ E N D1 H M Anzugsmoment der Schrauben
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NEIN. ②D ③L Nenndrehmoment
(N ·m) 		Zulässige Exzentrizität
(mm) 		Zulässige Durchbiegung
(°) 		Zulässige axiale Abweichung
(mm) 		Zulässige Geschwindigkeit
(U/min) 		Statische Umkehrsteifigkeit
(N·m/rad) 		Trägheitsmoment
(kg ·m²) 		Gewicht
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
