Klauenkupplungen als flexible Antriebskomponenten

Klauenkupplungen sind weit verbreitete flexible Kupplungen, die dazu dienen, Drehmomente zu übertragen und gleichzeitig Stöße und Vibrationen zwischen rotierenden Wellen zu absorbieren. Durch die Kombination starrer Metallnaben mit einem Elastomereinsatz sorgen Klauenkupplungen für ein Gleichgewicht zwischen Drehmomentkapazität und Systemschutz. Varianten wie Klauenkreuzkupplungen und gebogene Klauenkupplungen werden häufig in industriellen Umgebungen ausgewählt, in denen Zuverlässigkeit, einfache Wartung und Fehlausrichtungstoleranz wichtig sind.

Aufgrund ihrer einfachen Struktur und anpassungsfähigen Leistung eignen sich Klauenkupplungen je nach Spinnendesign und Materialauswahl sowohl für allgemeine Maschinen als auch für präzisere Bewegungssysteme.

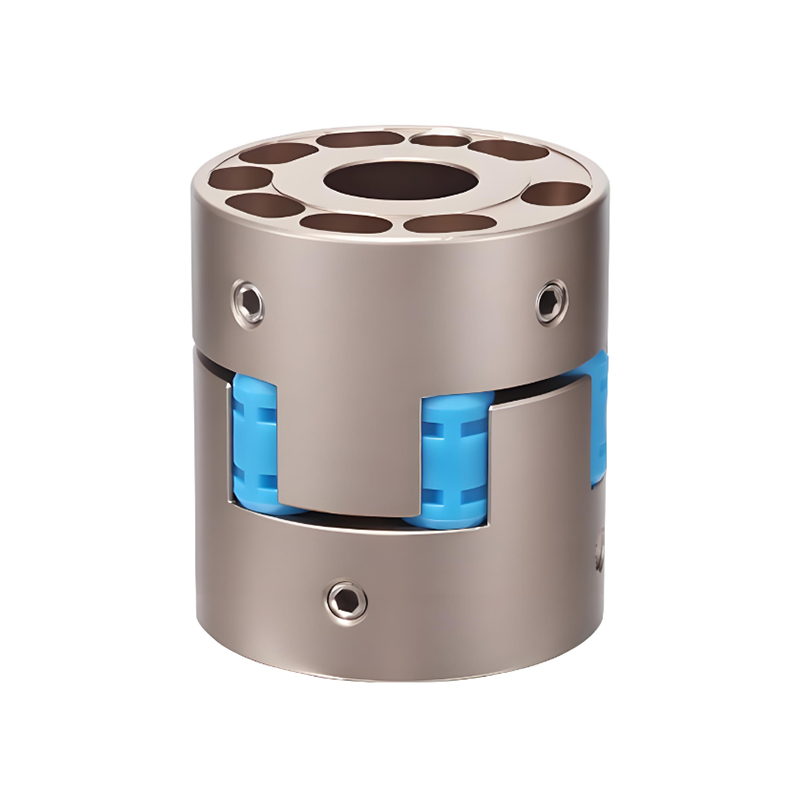

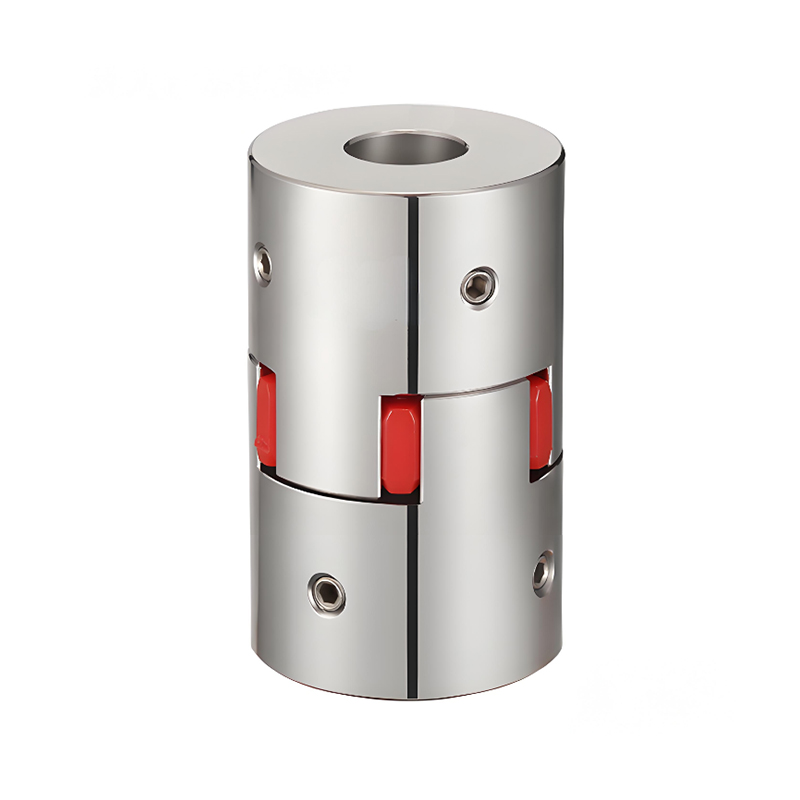

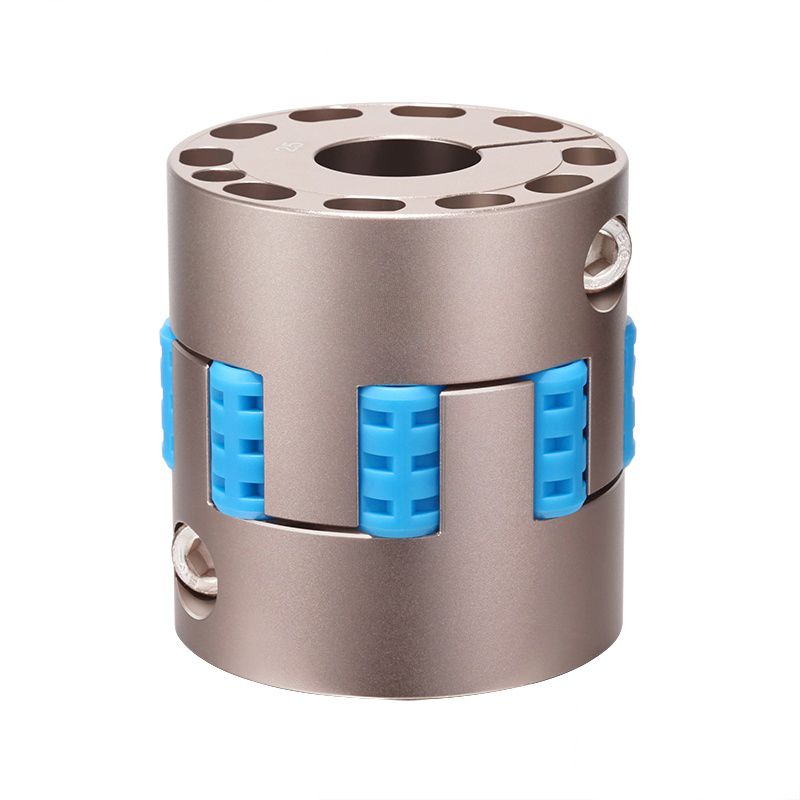

Grundstruktur von Klauenspinnenkupplungen

Eine Klauensternkupplung besteht aus zwei metallischen Naben und einem dazwischen angeordneten flexiblen Spinnenelement. Jede Nabe verfügt über gleichmäßig verteilte Backen, die in die Lappen der Spinne eingreifen. Während des Betriebs wird das Drehmoment durch Kompression und nicht durch direkten Metall-auf-Metall-Kontakt durch den Zahnkranz übertragen.

Diese Struktur ermöglicht es der Kupplung, die Festigkeit von Metallnaben mit den Dämpfungseigenschaften von Elastomermaterialien zu kombinieren und so eine flexible Verbindung zu schaffen, die angeschlossene Geräte vor dynamischen Belastungen schützt.

Drehmomentübertragung und Lastpfad

Bei Klauensternkupplungen fließt das Drehmoment von der Antriebsnabe in die Zahnkranznasen und dann in die Abtriebsnabe. Der Zahnkranz arbeitet unter Druckkräften, was im Vergleich zu scherbasierten Elastomerkonstruktionen den Verschleiß reduziert und die Lebensdauer verlängert.

Da der Drehmomentpfad elastisch ist, werden plötzliche Lastwechsel teilweise vom Zahnkranz aufgefangen. Dies reduziert Spitzenbelastungen an Wellen, Lagern und Getrieben, insbesondere beim Anfahren oder Lastwechsel.

Möglichkeiten zur Kompensation von Fehlausrichtungen

Klauenkupplungen sind so konzipiert, dass sie häufig auftretende Wellenfehlausrichtungen in Industrieanlagen ausgleichen. Der Elastomer-Spider biegt sich leicht, um diese Abweichungen aufzufangen, ohne übermäßige Kräfte auf die verbundenen Komponenten auszuüben.

• Winkelfehler zwischen sich schneidenden Wellenachsen
• Parallelversatz durch Wellenversatz
• Begrenzte axiale Bewegung durch Wärmeausdehnung

Diese Flexibilität vereinfacht die Installationsanforderungen und unterstützt einen stabilen Langzeitbetrieb in Systemen mit moderaten Ausrichtungsschwankungen.

Vibrationsdämpfung und Stoßdämpfung

Einer der Hauptvorteile von Klauensternkupplungen ist ihre Fähigkeit, Vibrationen zu dämpfen. Der Elastomerstern absorbiert Torsionsschwingungen und Stoßbelastungen, reduziert Geräusche und sorgt für eine gleichmäßigere Kraftübertragung.

Dieser Dämpfungseffekt ist besonders wertvoll bei Pumpen, Förderanlagen und allgemeinen Maschinen, wo zyklische Belastungen oder ungleichmäßiges Drehmoment die Systemstabilität und die Lebensdauer der Komponenten negativ beeinflussen können.

Merkmale des ausfallsicheren Designs

Klauenkupplungen werden aufgrund der Art und Weise, wie die Naben interagieren, wenn der Zahnkranz ausfällt, oft als ausfallsicher bezeichnet. Im Falle einer Verschlechterung oder eines Bruchs des Zahnkranzes können die Backen mechanisch ineinandergreifen, was eine begrenzte Drehmomentübertragung ermöglicht.

Diese Funktion bietet die Möglichkeit eines kontrollierten Abschaltens statt eines sofortigen Antriebsverlusts, was bei Anwendungen nützlich ist, bei denen ein plötzliches Anhalten zusätzliche Schäden oder Sicherheitsbedenken verursachen könnte.

Spider-Materialien und Härteauswahl

Die Leistung einer Klauensternkupplung hängt stark vom Material und der Härte des Spinnenelements ab. Verschiedene Elastomerformulierungen bieten unterschiedliche Niveaus an Drehmomentkapazität, Dämpfung und Flexibilität.

Aufgrund ihres ausgewogenen Verhältnisses von Festigkeit und Elastizität werden häufig Zahnkränze aus Polyurethan verwendet, während Zahnkränze auf Gummibasis dort eingesetzt werden, wo eine verbesserte Dämpfung erforderlich ist.

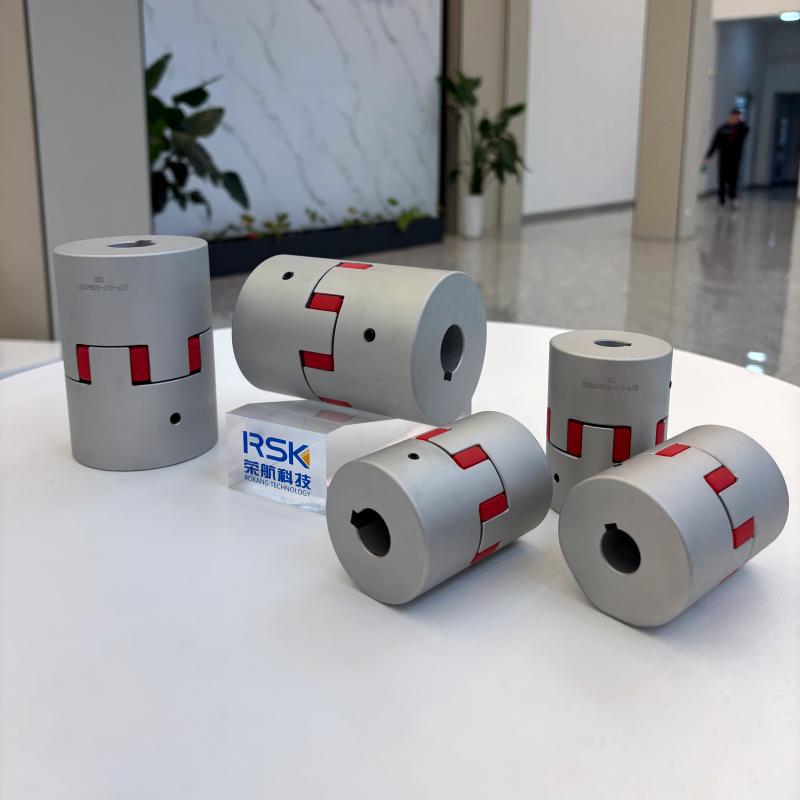

Gebogene Klauenkupplungen für Motion Control Systeme

Gebogene Klauenkupplungen sind eine verfeinerte Version der Standard-Klauenkupplungen und verfügen über konturierte Klauenprofile, die die Lastverteilung verbessern und die Spannungskonzentration auf den Zahnkranz reduzieren. Dieses Design unterstützt eine sanftere Drehmomentübertragung und ein verbessertes Positionierungsverhalten.

In Servo- und Bewegungssteuerungssystemen werden gebogene Klauenkupplungen häufig aufgrund ihres reduzierten Spielverhaltens und ihrer kontrollierten Torsionsflexibilität ausgewählt, wodurch sie für präzise und dennoch gedämpfte Bewegungen geeignet sind.

Typische Anwendungsbereiche

Klauenkupplungen und Klauensternkupplungen werden aufgrund ihrer Anpassungsfähigkeit und einfachen Wartung in einer Vielzahl von Branchen eingesetzt.

• Pumpen und Förderantriebssysteme
• Allgemeine Industrie- und Verarbeitungsmaschinen
• Lebensmittel- und Verpackungsausrüstung
• Servobetriebene und leichte Bewegungssteuerungsanwendungen

Fertigungsqualität und Anwendungserfahrung

Die zuverlässige Leistung der Klauenkupplung hängt von der präzisen Nabenbearbeitung, der gleichbleibenden Elastomerqualität und den richtigen Montagetoleranzen ab. Die Fertigungsfähigkeit wirkt sich direkt auf Balance, Konzentrizität und langfristige Haltbarkeit aus.

Jiangsu Rokang Heavy Industry Technology Co., Ltd. verfügt über umfassende Erfahrung im Bereich Kraftübertragungskomponenten und Kupplungstechnologien und nutzt sein technisches und Fertigungs-Know-how, um Klauenkupplungen und gebogene Klauenkupplungslösungen zu liefern, die für ein breites Spektrum an Industrie- und Bewegungssteuerungsanwendungen geeignet sind.

Fazit

Klauenkupplungen, Klauensternkupplungen und gebogene Klauenkupplungen bieten eine praktische Kombination aus Drehmomentübertragung, Vibrationsdämpfung und Fluchtungsfehlerausgleich. Durch anpassungsfähige Spinnenmaterialien und bewährtes Strukturdesign bieten sie zuverlässige und flexible Lösungen für viele industrielle Antriebssysteme. Ihre Einfachheit, Ausfallsicherheit und Vielseitigkeit machen sie weiterhin zu einer häufigen Wahl in der modernen Kraftübertragung.
