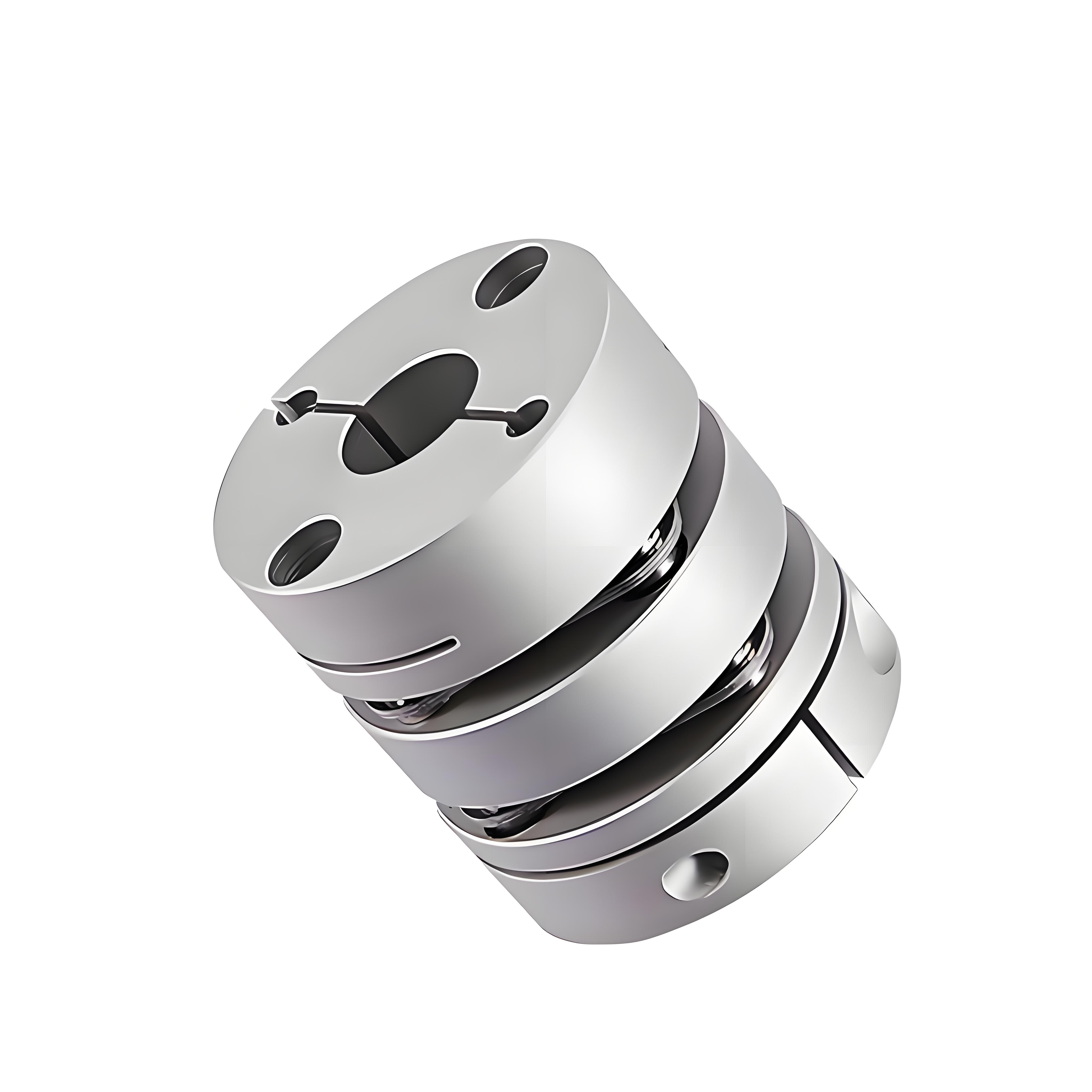

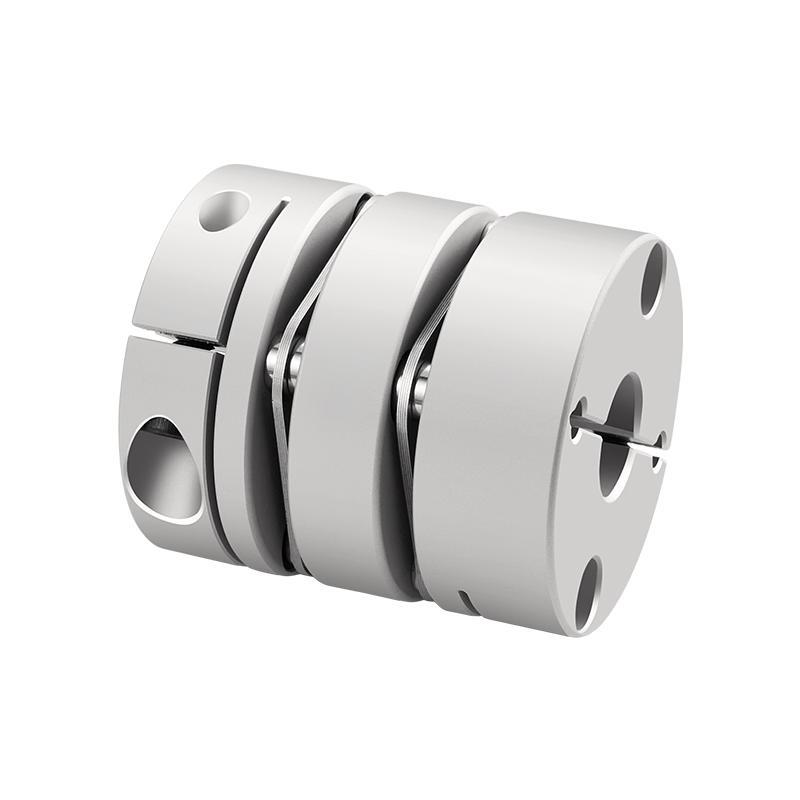

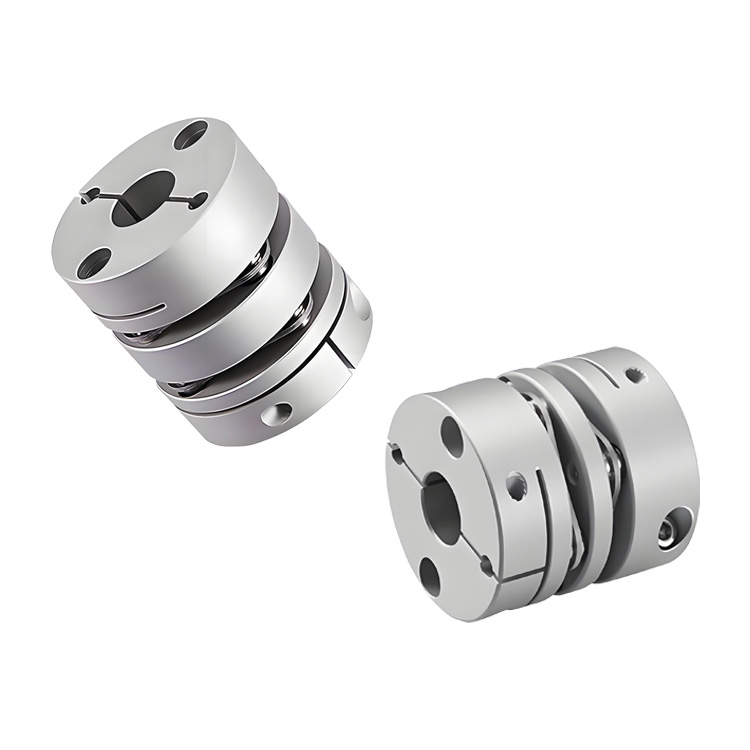

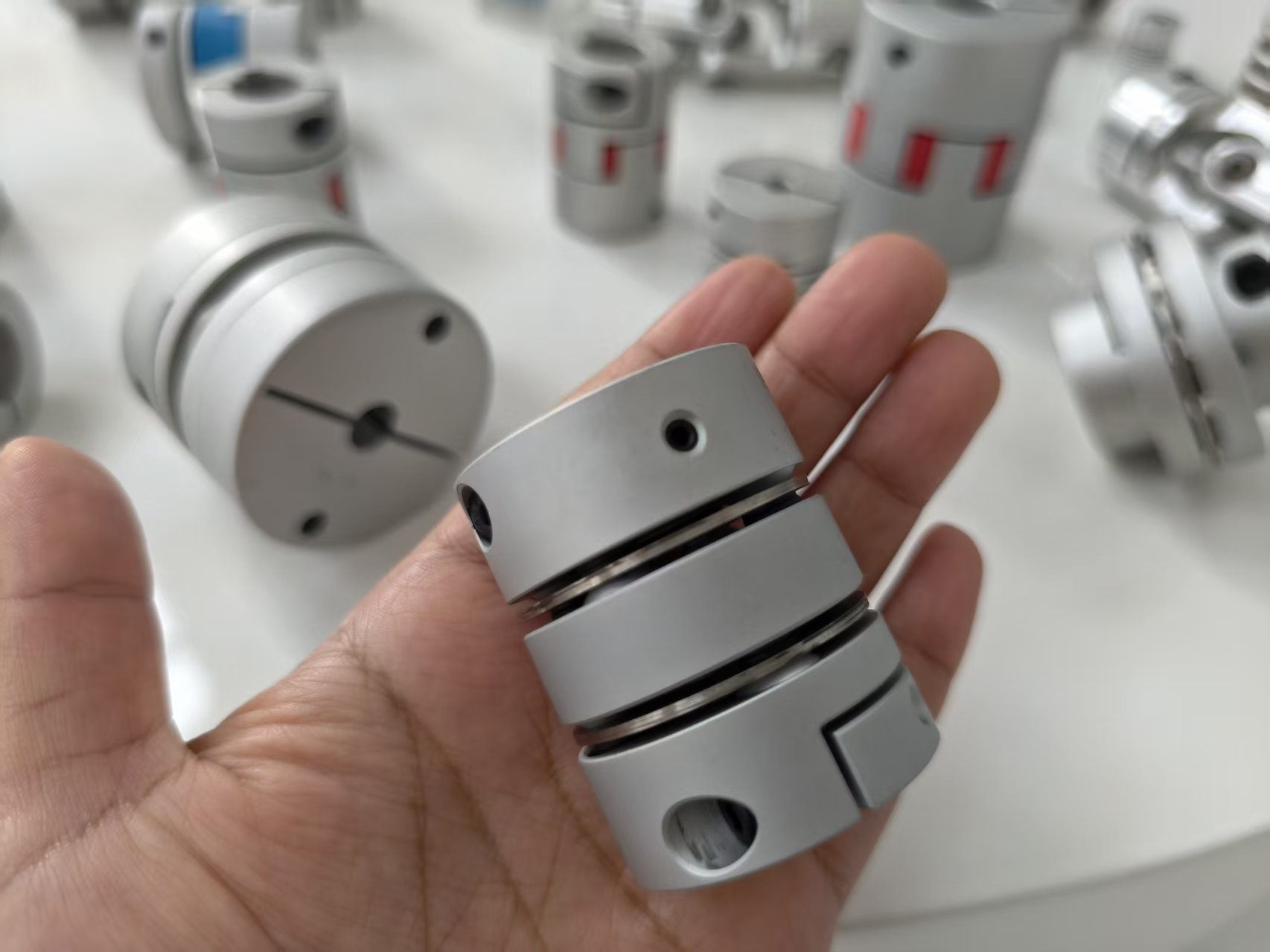

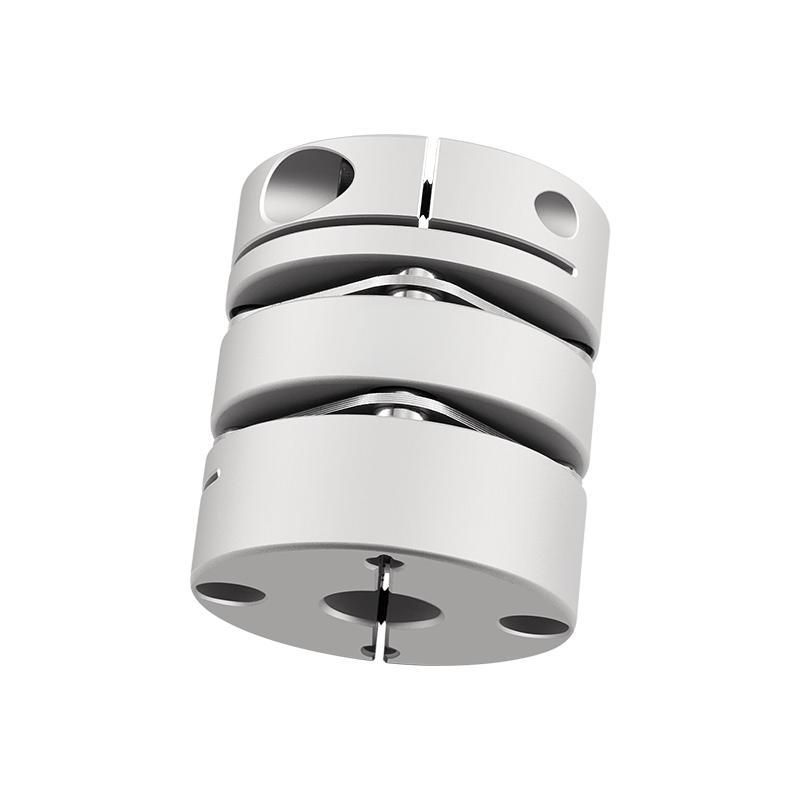

Der langlebige RSK-CPL-Kupplungsklemmentyp mit Membranscheibe aus Aluminiumlegierung gleicht Winkel- und Axialabweichungen aus

Der langlebige RSK-CPL-Kupplungsklemmentyp mit Membranscheibe aus Aluminiumlegierung gleicht Winkel- und Axialabweichungen aus

Kontaktieren Sie uns
  • Spezifikation
  • Beschreibung
Spezifikation

>Die Wellenhülse besteht aus einer hochfesten Aluminiumlegierung

>Die Membran besteht aus Edelstahl 304

>Hohe Drehmomentsteifigkeit, kann die Drehung der Welle genau steuern und kann mit hoher Präzision gesteuert werden

>Die spaltfreie Wellen- und Wellenhülsenverbindung ist speziell für Servo- und Schrittmotoren konzipiert

>Ultrageringe Trägheit, hohe Empfindlichkeit, geeignet für Hochgeschwindigkeitsbetrieb.

>Die Eigenschaften der Drehung im Uhrzeigersinn und gegen den Uhrzeigersinn sind genau gleich.
>Edelstahlmembran gleicht Winkel- und Achsabweichungen aus

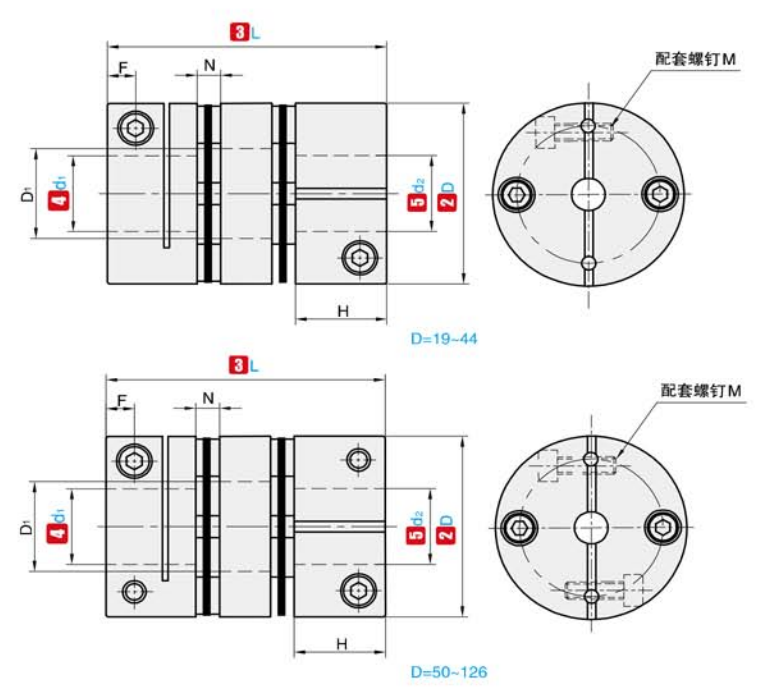

①NEIN. ②D ③L ④d₁ ⑤d₂ Optionaler Bereich E D1 N F H M Anzugsmoment der Schrauben
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2,5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NEIN. ②D ③L Nenndrehmoment
(N ·m) 		Zulässige Exzentrizität
(mm) 		Zulässige Durchbiegung
(°) 		Zulässige axiale Abweichung
(mm) 		Zulässige Geschwindigkeit
(U/min) 		Statische Umkehrsteifigkeit
(N·m/rad) 		Trägheitsmoment Gewicht
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
