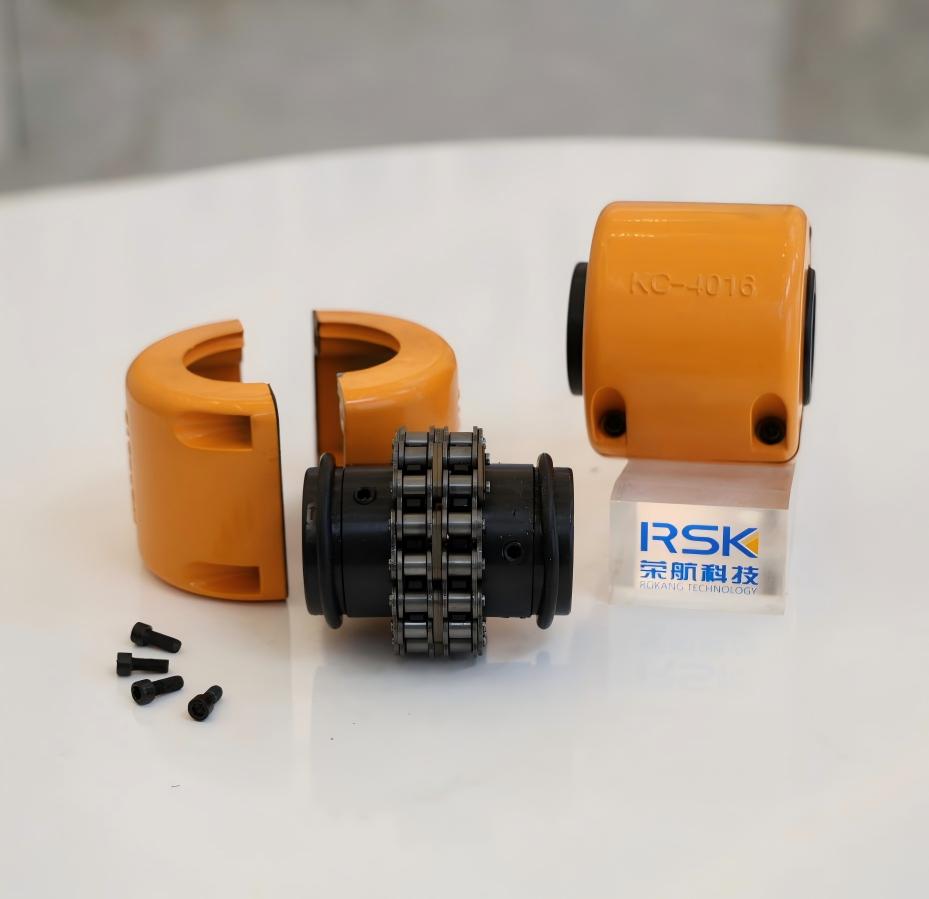

Die KC-Kettenkupplung, allgemein als „Rollenkettenkupplung“ bekannt, ist ein mechanisches Element, das die Kraft durch den Eingriff zwei- oder mehr...
Eine Kettenkupplung ist ein robustes Kraftübertragungsgerät, das zwei Kettenräder und eine doppelsträngige Rollenkette zum Verbinden von Wellen verwendet. Sie ermöglicht ein einfaches Verbinden/Trennen und ausgleicht erhebliche Wellenfehlausrichtungen bei gleichzeitiger Drehmomentübertragung. Sie eignet sich für verschiedene industrielle Anwendungen, insbesondere wenn die Schmierung bei hohen Geschwindigkeiten aufrechterhalten wird.
Komponenten
Kettenräder: Zwei Kettenräder mit Zähnen, die in die Kette eingreifen und oft aus Gründen der Haltbarkeit gehärtet sind.
Rollenkette: Eine starke, doppelsträngige Rollenkette umschlingt beide Kettenräder.
Geteiltes Gehäuse (optional): Ein zweiteiliges Gehäuse, das die Kupplung zum Schutz und zur Schmierung abdeckt, häufig mit O-Ringen zum Zurückhalten von Fett.
Hauptmerkmale und Vorteile
Einfache Verbindung: Ein einziger Stift ermöglicht eine schnelle Montage und Demontage und reduziert so Ausfallzeiten.
Hohe Haltbarkeit: Das Drehmoment wird zwischen der Kette und den gehärteten Kettenradzähnen aufgeteilt, um eine robuste Leistung zu gewährleisten.
Ausgleich von Fehlausrichtungen: Interne Spiele gleichen parallele, winkelige und axiale Fehlausrichtungen zwischen Wellen aus.
Kompakt und leistungsstark: Bietet für seine Größe ein hohes Drehmoment.
Vielseitig: Erhältlich in verschiedenen Materialien (Stahl, Harz) für unterschiedliche Umgebungen, von der allgemeinen Kraftübertragung bis hin zu schmutzigen oder korrosiven Bedingungen.
Überlegungen zur Nutzung
Die Schmierung ist von entscheidender Bedeutung: Für einen Hochgeschwindigkeitsbetrieb und eine lange Lebensdauer ist ausreichend Fett in der Abdeckung erforderlich. Eine schlechte Schmierung kann zum Bruch der Kette führen.
Installation: Die richtige Ausrichtung von Kettenrädern und Wellen ist für eine optimale Leistung wichtig.
Wenn eine Kardanwelle zu vibrieren beginnt oder die Lagertemperatur unerwartet ansteigt, muss zunächst die Ausrichtung untersucht werden. In vielen Kundendienstberichten ist die Ursache nicht eine defekte Komponent...
WEITERLESENEin 132-kW-Förderantrieb auf einem Bergbaugelände hat in einer Betriebssaison drei Kupplungen durchlaufen. Jeder Ersatz hatte die gleiche Kataloggröße und jeder einzelne versagte an den Nabenzähnen. Der Fehler lag ...
WEITERLESENWenn ein Förderantrieb zu brummen statt zu klappern beginnt oder ein Pumpengetriebe eine schwere Last ohne Vibrationsprobleme trägt, ist oft das Stirnradgetriebe die Ursache. Für Ingenieure und Wartungsteams, die m...
WEITERLESENEin Kettenantrieb ist ein formschlüssiges Kraftübertragungssystem, das mechanische Energie zwischen rotierenden Wellen durch den Eingriff einer Kette mit Zahnrädern, sogenannten Kettenrädern, überträgt. Im Gegensat...
WEITERLESENKettenkupplungen sind weit verbreitete mechanische Komponenten, die dazu dienen, mithilfe von Kettenrädern und einer Rollenkette Drehmomente zwischen zwei rotierenden Wellen zu übertragen. Kettenkupplungen sind für ihre einfache Struktur und hohe Tragfähigkeit bekannt und werden häufig in industriellen Kraftübertragungssystemen eingesetzt, bei denen Haltbarkeit, einfache Wartung und Fehlertoleranz erforderlich sind. Aufgrund ihres Designs eignen sie sich sowohl für normale Betriebsbedingungen als auch für anspruchsvolle Industrieumgebungen.
Von Förderbändern und Mischern bis hin zu Pumpen und Materialtransportgeräten bieten Kettenkupplungen eine praktische Lösung für die Verbindung von Wellen und sorgen gleichzeitig für eine zuverlässige Drehmomentübertragung.
Eine typische Kettenkupplung besteht aus zwei auf der Antriebs- und Abtriebswelle montierten Kettenrädern, die durch eine doppelsträngige Rollenkette verbunden sind. Die Zähne des Kettenrads greifen direkt in die Kette ein und bilden den Drehmomentübertragungspfad zwischen den Wellen.
Bei vielen Ausführungen ist rund um die Kupplung eine geteilte Schutzabdeckung angebracht. Diese Abdeckung hilft, Schmiermittel zurückzuhalten, schützt die Kette vor Staub und Schmutz und verbessert die Betriebssicherheit in industriellen Umgebungen.
Das Drehmoment in einer Kettenkupplung wird durch den Eingriff zwischen der Rollenkette und den Kettenradzähnen übertragen. Die Last wird auf mehrere Kettenglieder und Zähne verteilt, sodass die Kupplung trotz ihrer kompakten Größe ein relativ hohes Drehmoment bewältigen kann.
Da die Kette mit internem Spiel arbeitet, kann die Kupplung Wellenbewegungen aufnehmen und gleichzeitig eine kontinuierliche Kraftübertragung gewährleisten. Dadurch eignen sich Kettenkupplungen für Anwendungen mit schwankenden Belastungen oder weniger starren Einbaubedingungen.
Einer der praktischen Vorteile von Kettenkupplungen ist ihre Fähigkeit, Wellenfehlausrichtungen zu tolerieren. Die durch den Ketten- und Kettenradeingriff gebotene Flexibilität ermöglicht es der Kupplung, mehrere Arten von Fehlausrichtungen ohne sofortigen Ausfall zu absorbieren.
Obwohl Kettenkupplungen eine Fehlausrichtung tolerieren können, trägt die richtige Ausrichtung während der Installation dazu bei, die Lebensdauer von Kette und Kettenrad zu verlängern.
Kettenkupplungen werden wegen ihrer einfachen Montage und Demontage geschätzt. Die Rollenkette kann normalerweise durch Lösen eines einzelnen Bolzens installiert oder entfernt werden, was die Ausfallzeit bei Wartung oder Geräteaustausch reduziert.
Aufgrund dieser einfachen Handhabung eignen sich Kettenkupplungen für Anwendungen, bei denen häufige Inspektionen oder Komponentenwechsel zu erwarten sind, beispielsweise Produktionslinien oder Materialtransportsysteme.
Die Schmierung spielt eine entscheidende Rolle für die Leistung und Lebensdauer von Kettenkupplungen. Ausreichendes Fett verringert die Reibung zwischen den Kettenrollen und den Kettenradzähnen und minimiert so den Verschleiß und die Wärmeentwicklung während des Betriebs.
Für Anwendungen mit höheren Geschwindigkeiten wird üblicherweise eine abgedichtete Abdeckung mit Fettrückhaltefunktion verwendet. Eine unzureichende Schmierung kann zu beschleunigtem Kettenverschleiß oder sogar Kettenbruch führen und die Zuverlässigkeit des Systems beeinträchtigen.
Kettenkupplungen sind in verschiedenen Materialien und Konfigurationen erhältlich, um für verschiedene Betriebsumgebungen geeignet zu sein. Standardkettenräder und -ketten aus Stahl werden aufgrund ihrer Festigkeit und Haltbarkeit häufig in allgemeinen Industriemaschinen verwendet.
Für korrosive oder kontaminierte Umgebungen können alternative Materialien oder Oberflächenbehandlungen ausgewählt werden, um die Beständigkeit gegen Feuchtigkeit, Chemikalien oder abrasive Partikel zu verbessern. Diese Variationen erweitern die Einsatzmöglichkeiten von Kettenkupplungen in verschiedenen Branchen.
Kettenkupplungen werden häufig in Maschinen eingesetzt, bei denen eine zuverlässige Drehmomentübertragung und einfache Wartung erforderlich sind.
Die Zuverlässigkeit einer Kettenkupplung hängt von der präzisen Kettenradbearbeitung, der richtigen Wärmebehandlung und einer gleichbleibenden Kettenqualität ab. Maßhaltigkeit und Oberflächenhärte wirken sich direkt auf die Lastverteilung und die Verschleißfestigkeit aus.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. verfügt über Erfahrung mit Hochleistungs-Kraftübertragungskomponenten und nutzt seine Fertigungs- und Konstruktionskapazitäten, um Kettenkupplungslösungen bereitzustellen, die für ein breites Spektrum industrieller Betriebsbedingungen geeignet sind.
Kettenkupplungen bieten eine langlebige und praktische Lösung für die industrielle Energieübertragung. Aufgrund ihres einfachen Aufbaus, der hohen Drehmomentkapazität, der Fehlertoleranz und der einfachen Wartung bleiben sie eine zuverlässige Wahl für viele Antriebssysteme. Bei ordnungsgemäßer Installation und Schmierung können Kettenkupplungen in verschiedenen Industrieanwendungen eine stabile Leistung und eine lange Lebensdauer bieten.
