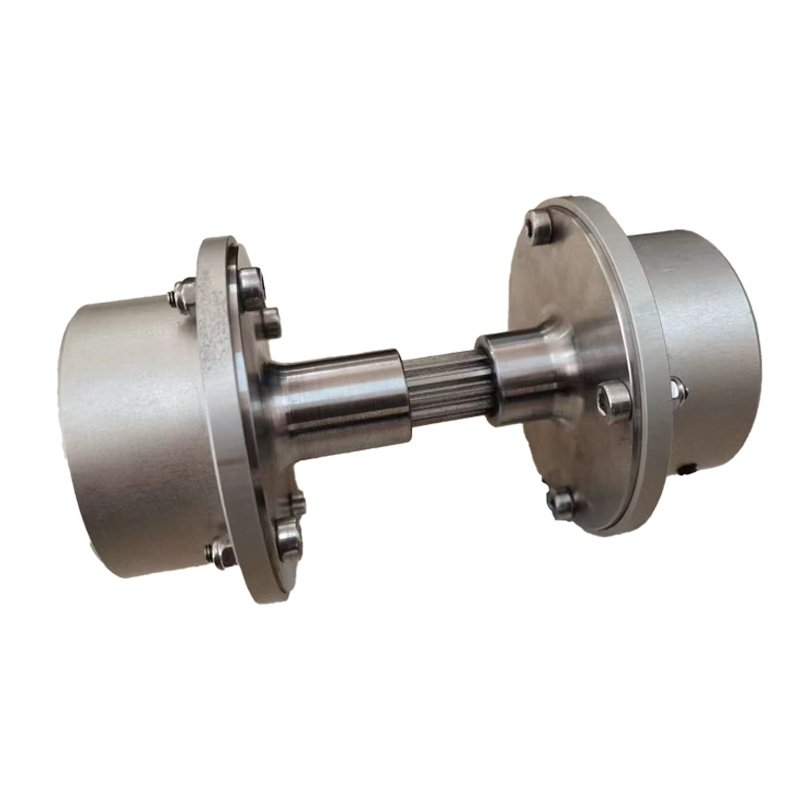

Hochgeschwindigkeits-Membrankupplungen wurden für rotierende Geräte entwickelt, bei denen Präzision, Stabilität und Zuverlässigkeit von entscheidender Bedeutung sind. Im Gegensatz zu geschmierten Kupplungen basiert diese Art von Kupplung auf dünnen Metallmembranen, um das Drehmoment ohne physischen Kontakt zwischen beweglichen Teilen zu übertragen. Das Ergebnis ist eine spielfreie, verschleißfreie Verbindung, die auch bei hohen Drehzahlen und anspruchsvollen Betriebsbedingungen konstant funktioniert.
In Branchen wie der Energieerzeugung, der petrochemischen Verarbeitung und der modernen Fertigung werden Membrankupplungen aufgrund ihres vorhersehbaren Verhaltens, ihrer geringen Trägheit und ihrer Fähigkeit, empfindliche Geräte vor durch Fehlausrichtung verursachten Belastungen zu schützen, häufig für Turbomaschinen ausgewählt.
Strukturelle Gestaltung von Hochgeschwindigkeits-Membrankupplungen

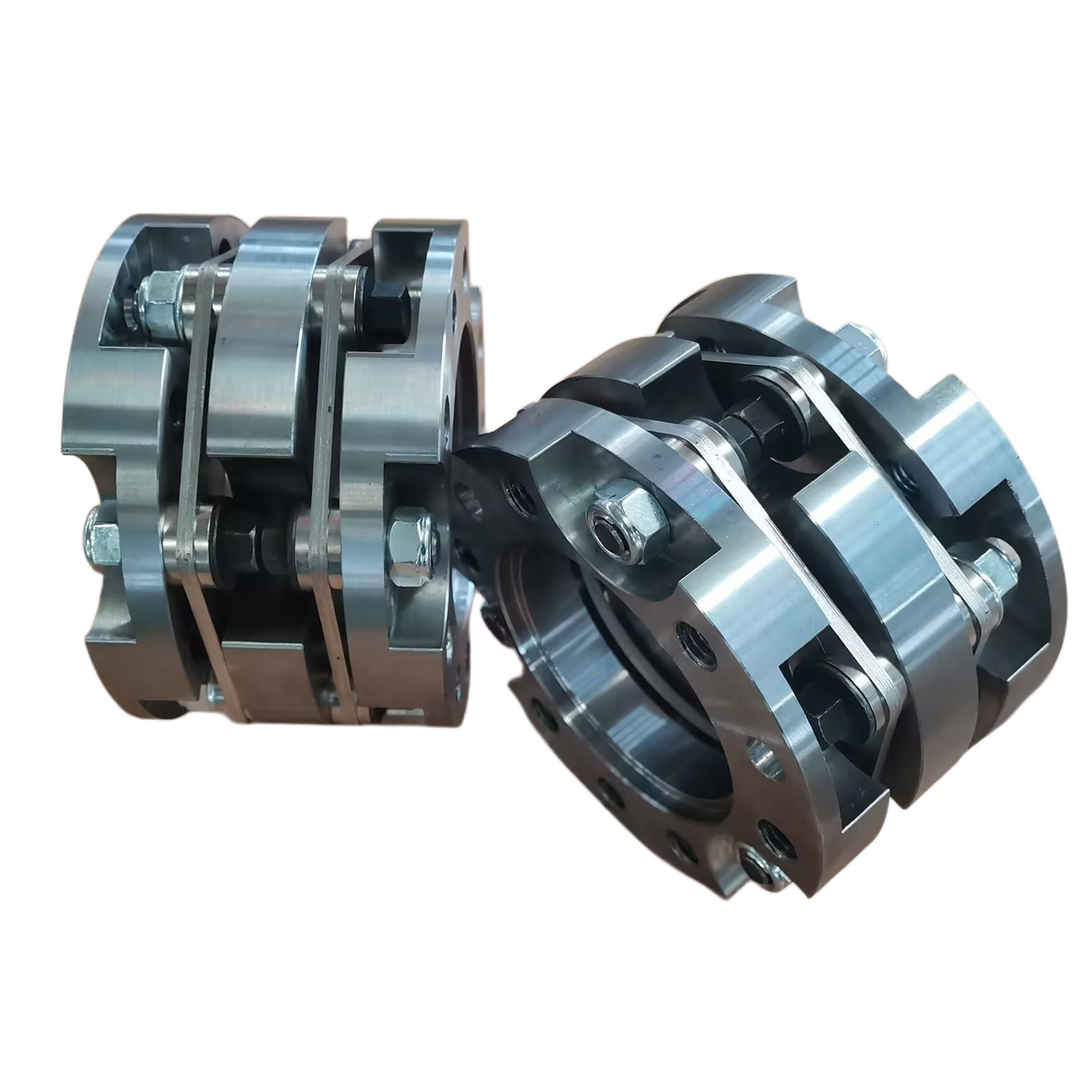

Das Kernelement einer Hochgeschwindigkeits-Membrankupplung sind eine oder mehrere flexible Metallmembranen, die typischerweise aus hochfesten Legierungen hergestellt werden. Diese Membranen werden zwischen Flanschen oder Naben befestigt, die auf jeder Welle montiert sind. Das Drehmoment wird durch elastische Verformung der Membran übertragen und nicht durch Gleit- oder Rollkontakt.
Viele Konstruktionen trennen die Lastpfade im Innen- und Außendurchmesser, sodass das Drehmoment reibungslos über die Membran fließen kann und gleichzeitig lokale Spannungen reduziert werden. Diese strukturelle Anordnung minimiert auch das Risiko von Passungsrost, ein häufiges Problem bei rotierenden Baugruppen mit hoher Drehzahl.
Drehmomentübertragung ohne Spiel
Hochgeschwindigkeits-Membrankupplungen übertragen Drehmomente durch reine elastische Verformung des Membranmaterials. Wenn das Drehmoment durch den Außendurchmesser der Membran eindringt, läuft es über das flexible Element und tritt am Innendurchmesser aus, der mit der gegenüberliegenden Nabe verbunden ist.
Da es kein Spiel und keinen Zahneingriff gibt, erfolgt die Drehmomentübertragung ohne Spiel. Diese Eigenschaft ist besonders wichtig bei Hochgeschwindigkeitskompressoren und -turbinen, bei denen selbst geringfügige Torsionsunregelmäßigkeiten den Wirkungsgrad, das Vibrationsniveau und die Lagerlebensdauer beeinträchtigen können.
Absorption von Fehlstellungen durch elastisches Biegen
Hochgeschwindigkeits-Membrankupplungen sind so konzipiert, dass sie Wellenfehlausrichtungen durch kontrollierte Biegung der Membran ausgleichen. Diese Biegung erfolgt ohne Reibung oder Oberflächenverschleiß, sodass die Kupplung Verschiebungen absorbieren und gleichzeitig die Drehmomentstabilität aufrechterhalten kann.
- Axiale Bewegung durch Wärmeausdehnung oder Schubbelastungen
- Winkelfehler aufgrund von Einbautoleranzen
- Radialer Versatz aufgrund von Fundament- oder Strukturverformungen
Durch die Isolierung dieser Bewegungen innerhalb der Membran reduziert die Kupplung die Übertragung schädlicher Kräfte auf verbundene Wellen, Lager und Dichtungen.

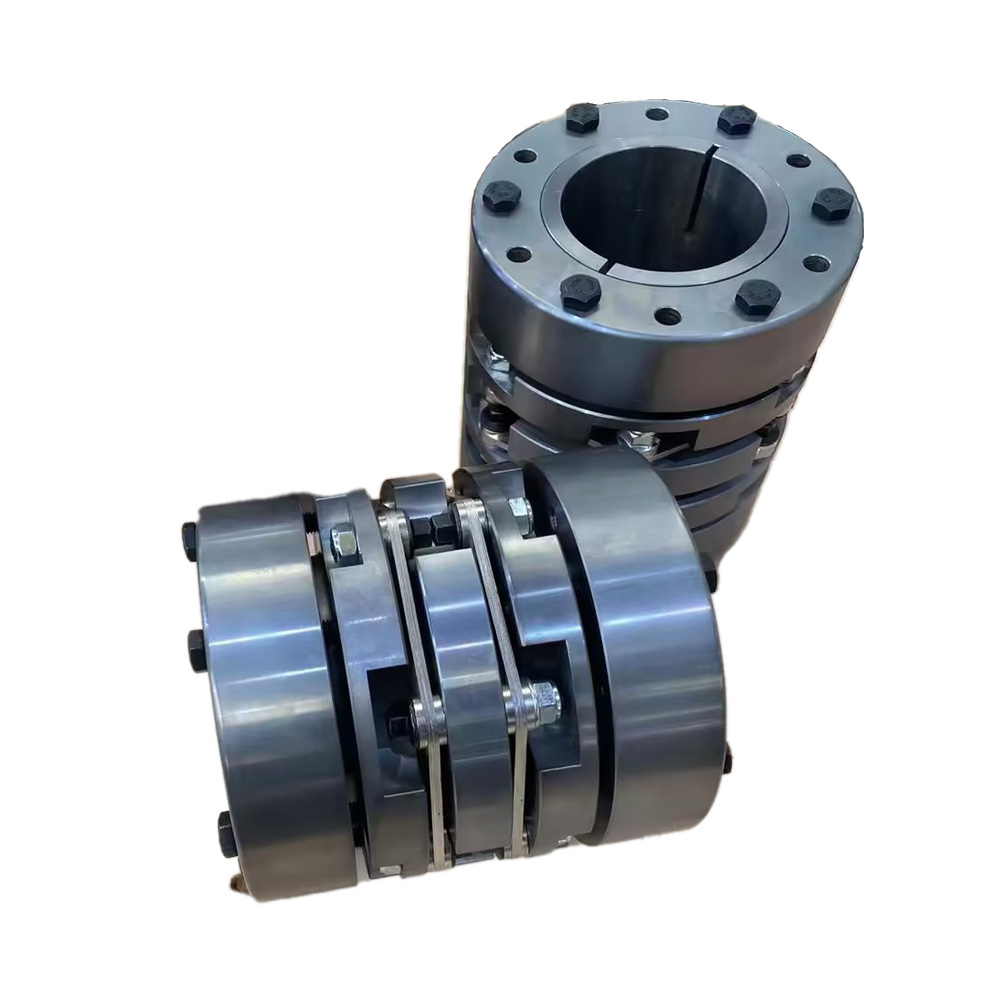

Torsionssteifigkeit und dynamische Leistung

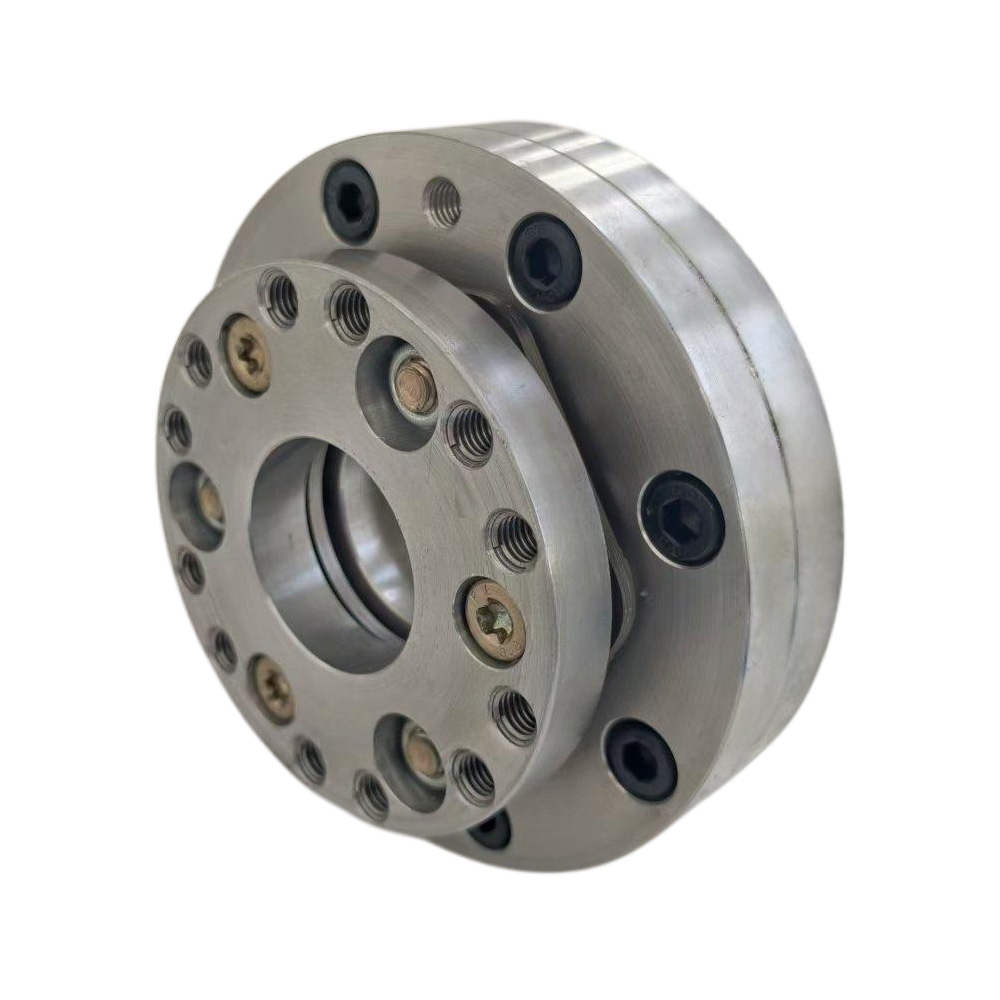

Die Torsionssteifigkeit ist ein entscheidender Leistungsparameter von Hochgeschwindigkeits-Membrankupplungen. Durch Anpassen der Membrandicke, des Durchmessers oder der Anzahl der Membranpakete können Ingenieure die Steifigkeit an spezifische Geräteanforderungen anpassen.
Diese Abstimmungsfunktion trägt dazu bei, kritische Drehzahlen des Systems außerhalb des Betriebsbereichs zu verschieben und so das Risiko von Resonanzen zu verringern. Bei Hochgeschwindigkeitsmaschinen trägt ein stabiles Torsionsverhalten direkt zu geringeren Vibrationsniveaus und einer verbesserten Langzeitzuverlässigkeit bei.
Wartungsfreier Betrieb im Vergleich zu Zahnkupplungen

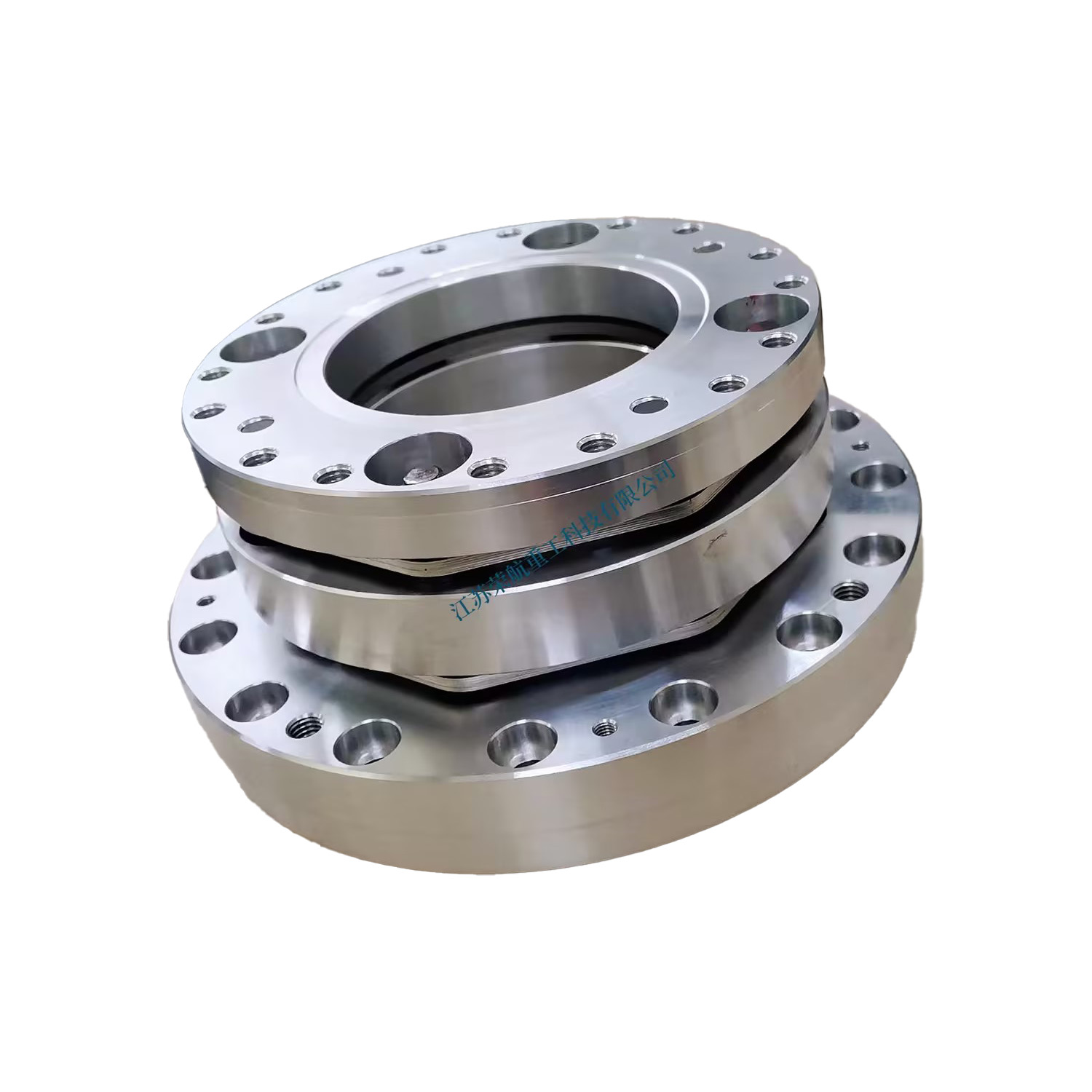

Im Gegensatz zu Zahnkupplungen benötigen Membrankupplungen keine Schmierung. Es gibt keinen Metall-zu-Metall-Gleitkontakt, wodurch Fett- oder Ölsysteme überflüssig werden und routinemäßige Wartungsarbeiten reduziert werden.
Durch diesen verschleißfreien Betrieb eignen sich Hochgeschwindigkeits-Membrankupplungen für saubere Umgebungen und Dauerbetriebsanwendungen, bei denen Ausfallzeiten minimiert werden müssen. Über längere Betriebszeiträume hinweg unterstützt dieser Konstruktionsansatz eine gleichbleibende Leistung ohne Beeinträchtigung durch Schmierstoffverunreinigung oder Zahnverschleiß.
Anwendungen in Hochgeschwindigkeits- und kritischen Geräten
Hochgeschwindigkeits-Membrankupplungen werden häufig in Maschinen eingesetzt, bei denen Rotationsgenauigkeit und dynamische Stabilität von entscheidender Bedeutung sind. Ihr kompaktes Design und ihr vorhersehbares mechanisches Verhalten passen gut zu fortschrittlichen Industriesystemen.
- Dampf- und Gasturbinen
- Radialkompressoren und Hochgeschwindigkeitspumpen
- Stromerzeugungs- und Generatorantriebssysteme
- Präzisionsindustriemaschinen mit strengen Vibrationsgrenzwerten
Fertigungspräzision und technische Erfahrung
Die Leistung von Hochgeschwindigkeits-Membrankupplungen hängt stark von der Materialqualität, der Bearbeitungsgenauigkeit und der Montagekontrolle ab. Hersteller mit starken Fähigkeiten in den Bereichen Präzisionsbearbeitung, Wärmebehandlung und dynamische Tests sind besser positioniert, um stabile und zuverlässige Kupplungslösungen zu liefern.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. verfügt über langjährige Erfahrung in fortschrittlichen Kupplungstechnologien und Hochleistungskraftübertragungen und nutzt sein technisches Fachwissen, um Kupplungslösungen zu entwickeln, die den Anforderungen von Hochgeschwindigkeits- und Hochlastanwendungen in verschiedenen Branchen gerecht werden.
Vergleich zwischen Membrankupplungen und Zahnradkupplungen
| Schmierung | Nicht erforderlich | Erforderlich |
| Gegenreaktion | Keine | Möglich |
| Wartung | Wartung-free | Regelmäßige Schmierung |
| Typischer Geschwindigkeitsbereich | Hochgeschwindigkeitsanwendungen | Mittleres bis hohes Drehmoment, niedrigere Drehzahl |
Fazit
Hochgeschwindigkeits-Membrankupplungen bieten eine präzise und zuverlässige Lösung für moderne Kraftübertragungssysteme, bei denen Geschwindigkeit, Ausrichtungsgenauigkeit und Vibrationskontrolle von entscheidender Bedeutung sind. Durch elastische Drehmomentübertragung, wartungsfreien Betrieb und einstellbare dynamische Eigenschaften unterstützen sie eine stabile Leistung in anspruchsvollen Industrieumgebungen. Da sich Hochgeschwindigkeitsmaschinen ständig weiterentwickeln, bleiben Membrankupplungen eine wichtige Komponente für die Erzielung langfristiger Betriebsstabilität und Effizienz.
