Wholesale RSK-CPSM Einzelmembrankupplung mit hoher Drehmomentsteifigkeit und interner Klemmschraube aus Aluminiumlegierung

Zuhause / Produkte / Servokupplungen / Membrankupplungen / RSK-CPSM Einzelmembrankupplung mit hoher Drehmomentsteifigkeit und interner Klemmschraube aus Aluminiumlegierung

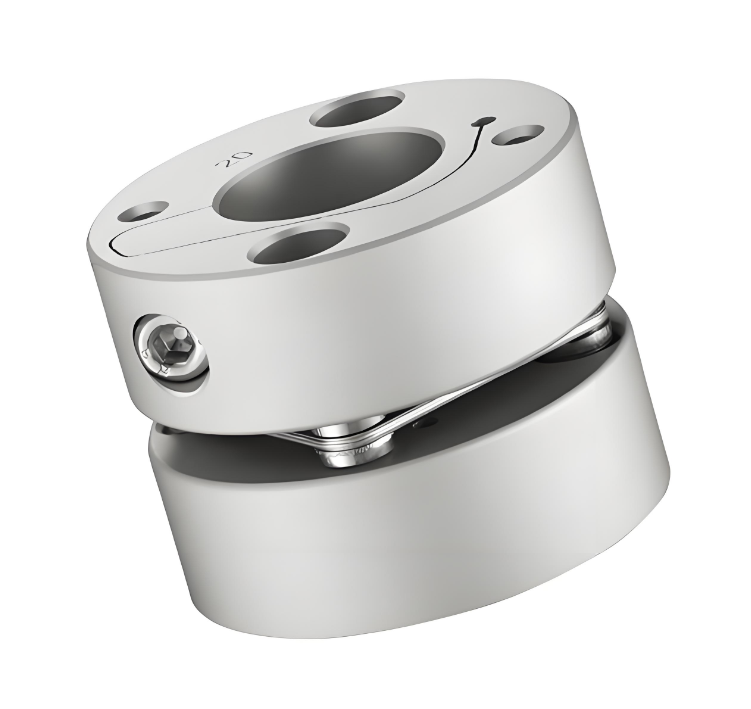

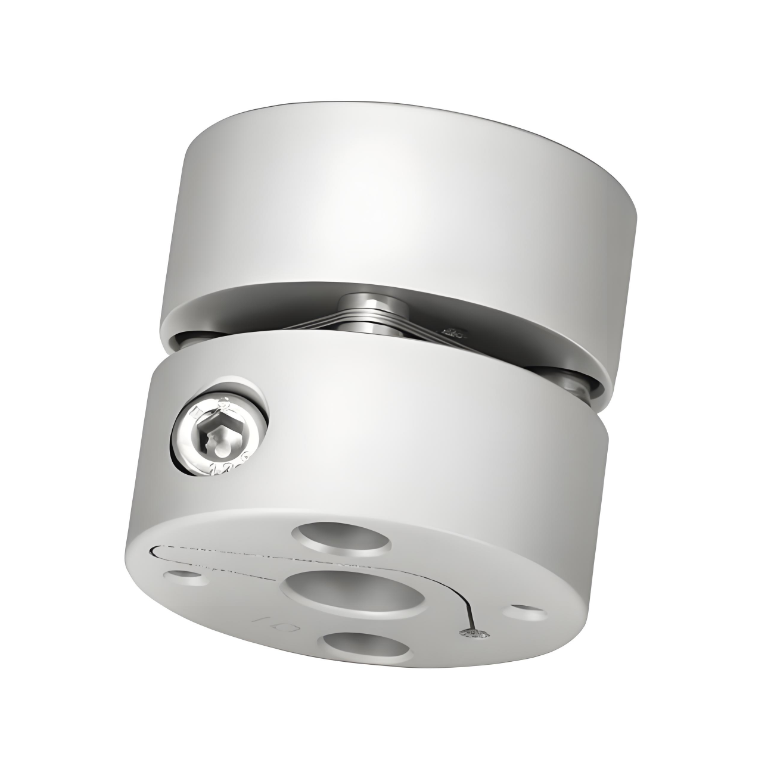

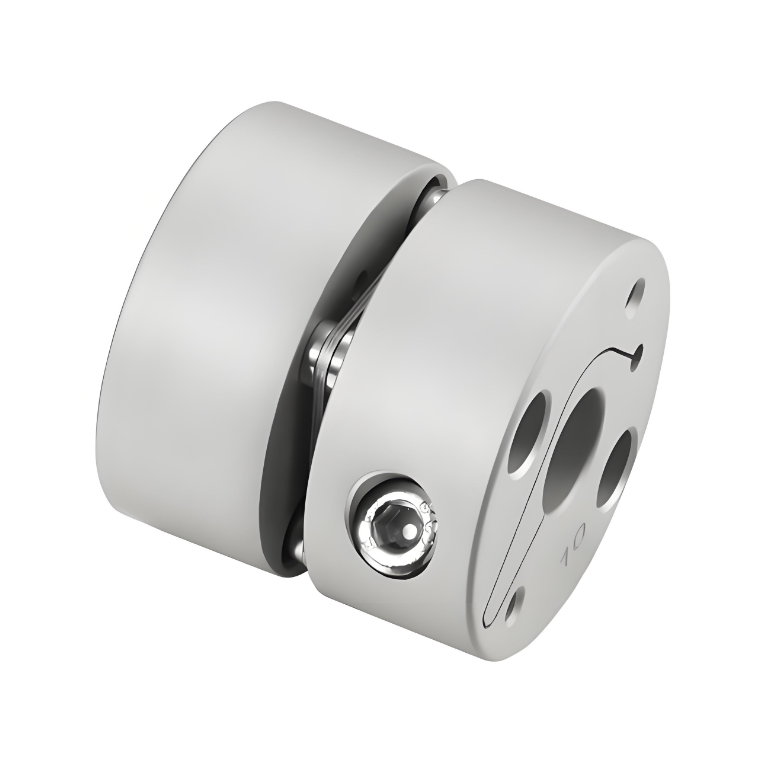

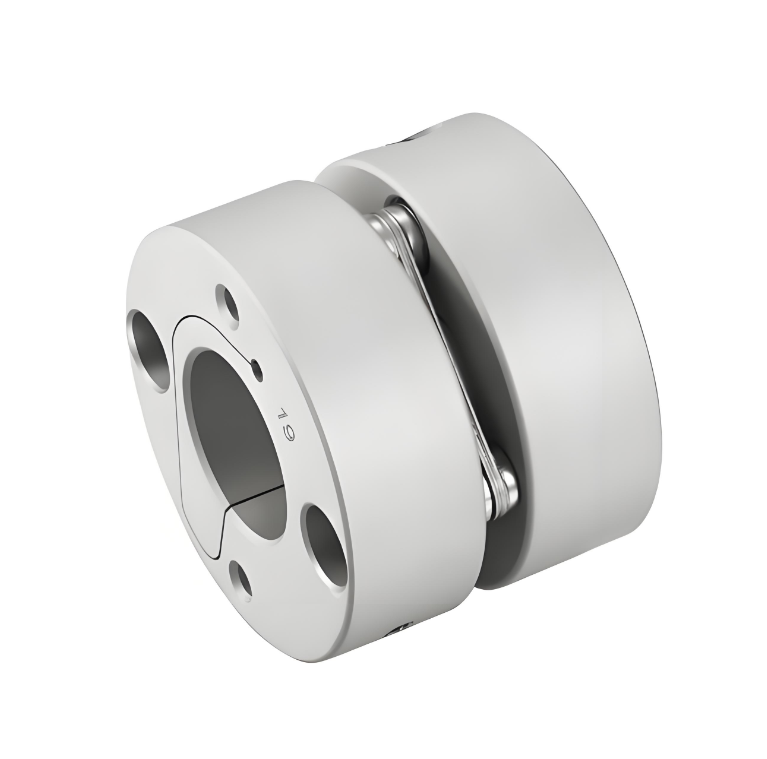

RSK-CPSM Einzelmembrankupplung mit hoher Drehmomentsteifigkeit und interner Klemmschraube aus Aluminiumlegierung

RSK-CPSM Einzelmembrankupplung mit hoher Drehmomentsteifigkeit und interner Klemmschraube aus Aluminiumlegierung

Kontaktieren Sie uns
  • Spezifikation
  • Beschreiben
Spezifikation

> Die Wellenhülse besteht aus einer hochfesten Aluminiumlegierung

> Die Membran besteht aus Edelstahl 304

> Interne Klemmung zur Reduzierung von Installationsfehlern

> Hohe Drehmomentsteifigkeit, kann die Drehung der Welle genau steuern, kann eine hochpräzise Steuerung durchführen

> Speziell für Servo- und Schrittmotoren entwickelt

> Die spaltfreie Wellen- und Wellenhülsenverbindung ist für Vorwärts- und Rückwärtslauf geeignet

> Geringe Trägheit, geeignet für Hochgeschwindigkeitsbetrieb

> Interne Spannschrauben-Anziehmethode

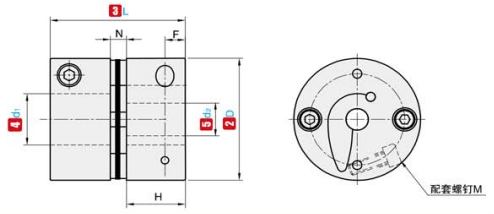

①NEIN. ②D ③L ④d₁ ⑤d₂ Optionaler Bereich N F H M Anzugsmoment der Schrauben
(N·m)
RSK-CPSM 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2,5 1
26 26 3 4 5 6 6,35 7 8 9 9.525 10 2.6 3.9 11.35 M3 1.5
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 3.5 4.85 14.25 M4 3.5
39 34.5 8 9 9,525 10 11 12 12,7 14 15 16 4.5 5 14.9 M4 3.5
44 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 4.5 5 14.9 M4 3.5
56 45 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 5.5 6.4 19.75 M5 8

①NEIN. ②D ③L Nenndrehmoment
(N ·m) 		Zulässige Exzentrizität
(mm) 		Zulässige Durchbiegung
(°) 		Zulässige axiale Abweichung
(mm) 		Zulässige Geschwindigkeit
(U/min) 		Statische Umkehrsteifigkeit
(N·m/rad) 		Trägheitsmoment Gewicht
(g)
RSK-CPSM 19 20 1 0.1 1 ±0,09 10000 1400 6,7×10⁻⁷ 12
26 26 2 0.1 1 ±0,14 10000 3700 2,2×10⁻⁶ 28
34 32 5 0.1 1 ±0,18 10000 5700 8,0×10⁻⁶ 61
39 34.5 10 0.1 1 ±0,23 10000 8100 2,2×10⁻⁵ 88
44 34.5 12 0.1 1 ±0,27 10000 18000 2,8×10⁻⁵ 100
56 45 25 0.1 1 ±0,36 10000 20000 1,2×10⁻⁴ 220
