Verriegelungsbaugruppe Manufacturers

Eine Spannbaugruppe ist ein schlüsselloses mechanisches Gerät, das eine starke, reibungsbasierte Verbindung zwischen einer Welle und einer Nabe (wie Zahnrädern, Riemenscheiben oder Schwungrädern) herstellt, indem es konische Ringe verwendet, die sich ausdehnen, um eine kraftvolle, spielfreie Presspassung zu erzeugen, die eine zuverlässige Drehmomentübertragung ermöglicht und Spannungskonzentrationsprobleme verhindert, die bei Keilnuten häufig auftreten.

Wie es funktioniert

Komponenten: Es besteht typischerweise aus einer Hohlwelle, einer Nabe und einem oder zwei Druckringen (oft doppelt konisch).

Einbau: Die Baugruppe wird zwischen Welle und Nabe platziert.

Klemmung: Schrauben werden festgezogen, wodurch die konischen Ringe zusammengezogen werden, wodurch sie gezwungen werden, sich radial auszudehnen.

Reibungsverschluss: Diese radiale Ausdehnung erzeugt eine gleichmäßige 360-Grad-Klemmkraft und erzeugt einen starken Reibungssitz (Schrumpfsitz) zwischen der Welle und der Nabe.

Hauptvorteile

Keine Keilnuten: Beseitigt Spannungspunkte und Verschleiß, die mit herkömmlichen Keilnuten verbunden sind, und verhindert so Reibverschleiß und Korrosion.

Hohe Drehmomentkapazität: Kann höhere Drehmomente und Biegemomente übertragen als Keilverbindungen, wodurch häufig kleinere, dünnere Wellen möglich sind.

Präzision: Bietet eine hoch konzentrische und präzise Positionierung von Komponenten.

Vielseitigkeit: Erhältlich in selbstzentrierenden oder nichtselbstzentrierenden Ausführungen, mit oder ohne axiale Verschiebung.

Allgemeine Anwendungen

Zur Montage von Komponenten wie:

Zahnräder, Kettenräder, Kettenräder

Riemenscheiben, Riementrommeln

Bremsscheiben, Schwungräder, Nocken und Hebel

Im Wesentlichen handelt es sich um eine überlegene, schlüssellose Alternative für robuste Welle-Nabe-Verbindungen, ideal für anspruchsvolle Industrieanwendungen.

Über Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Verriegelungsbaugruppe Manufacturers and Verriegelungsbaugruppe Factory in China. Seit vielen Jahren widmet sich das Unternehmen der Forschung, Entwicklung und Herstellung von Gleichlauf-Universalkupplungen mit Kugelkäfig, Universalkupplungen mit Querwelle und Trommelzahnradkupplungen. Es hat eine enge Zusammenarbeit zwischen Industrie, Universität und Forschung mit dem Militär und lokalen wissenschaftlichen Forschungsinstituten sowie der Abteilung für Energietechnik der Marineakademie der Volksbefreiungsarmee durchgeführt und sich kontinuierlich auf die Bereiche Präzision, Schwerlast und Hochgeschwindigkeit ausgeweitet. Die Produkte haben erfolgreich ausländische Markenprodukte mit hervorragender Leistung ersetzt und die Prozesstechnologie hat das international fortgeschrittene Niveau erreicht. Es wird häufig in den Bereichen Heben und Transportieren, metallurgische Maschinen, Metallwalzen, Maschinenbau, Bergbaumaschinen, Petrochemie, Textilmaschinen, Militärschiffe, gepanzerte Fahrzeuge, Eisenbahnlokomotiven, Spezialfahrzeuge und anderen Bereichen eingesetzt. Die Produktqualität und der Service wurden von der Mehrheit der Benutzer anerkannt und gelobt und werden nach Europa, Amerika, Russland, in den Nahen Osten, nach Indien und in andere Länder und Regionen exportiert. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Verriegelungsbaugruppe. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

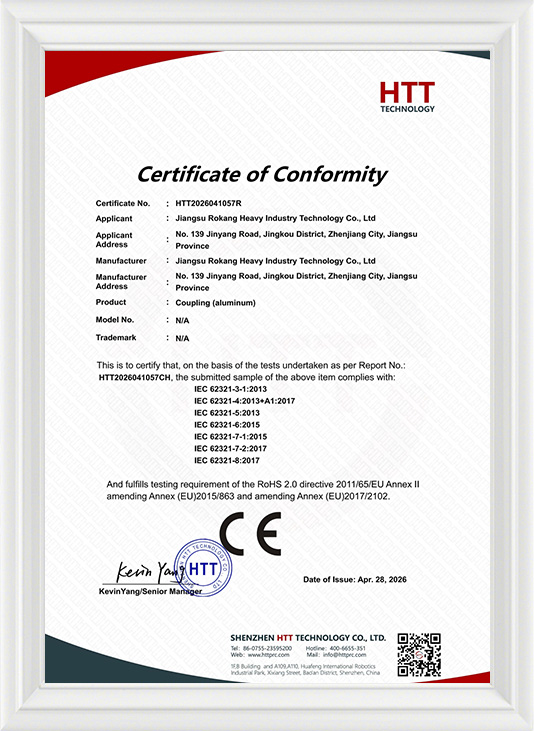

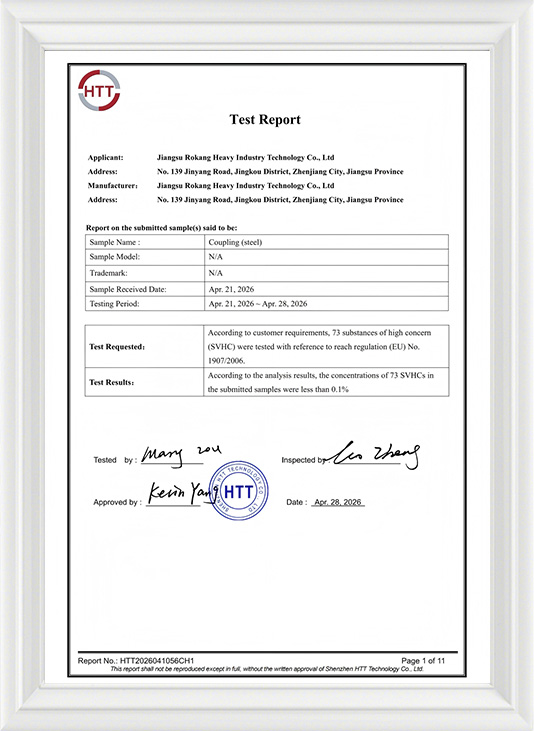

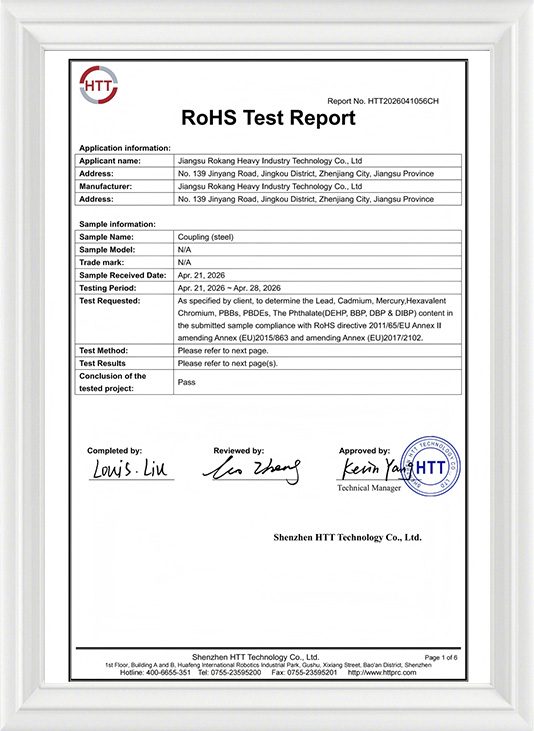

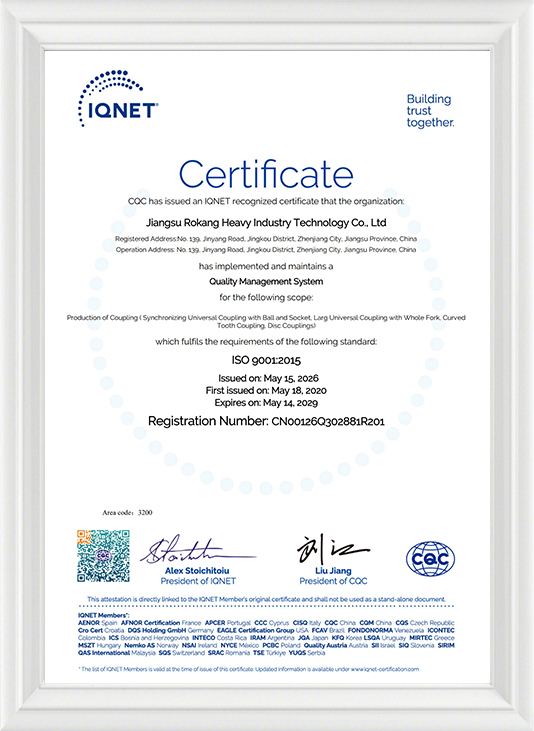

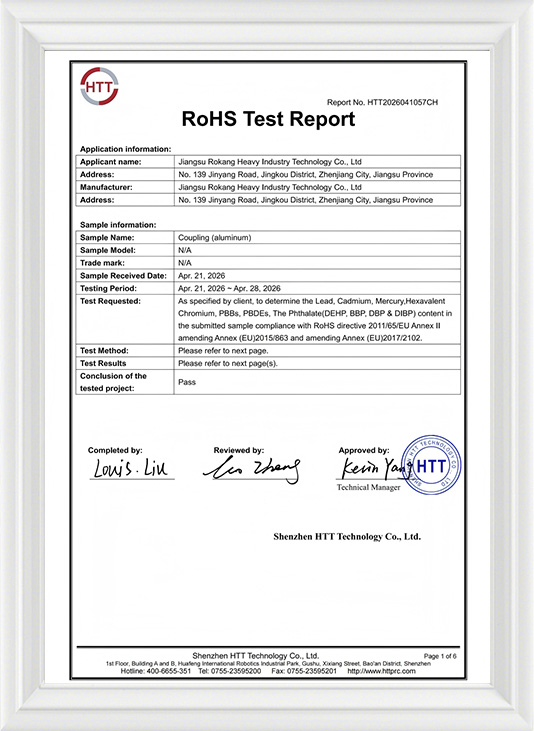

Ehrenurkunde

Nachrichten
Branchenkenntnisse

Was ist ein Verriegelungsbaugruppe und warum es bei Welle-Nabe-Verbindungen wichtig ist

Eine Spannbaugruppe ist eine schlüssellose mechanische Befestigungsvorrichtung, mit der eine hochfeste, kraftschlüssige Verbindung zwischen einer Welle und einer Nabe hergestellt wird. Im Gegensatz zu herkömmlichen Passfederverbindungen werden konische Ringe und eine axiale Klemmkraft verwendet, um einen gleichmäßigen radialen Druck zu erzeugen und so eine zuverlässige Drehmomentübertragung ohne Spiel zu ermöglichen. Dadurch eignen sich Spannsätze besonders für Anwendungen, die hohe Präzision, hohe Belastungen und eine lange Lebensdauer erfordern.

Funktionsprinzip einer Verriegelungsbaugruppe

Eine Verriegelungsbaugruppe besteht typischerweise aus inneren und äußeren konischen Ringen und einem Satz hochfester Schrauben. Beim Anziehen der Schrauben werden die Kegelringe axial zusammengezogen. Diese Bewegung wandelt die Axialkraft in eine radiale Ausdehnung und Kontraktion um und erzeugt so eine gleichmäßige 360-Grad-Klemmkraft zwischen den Wellen- und Nabenoberflächen.

Die dadurch entstehende kraftschlüssige Verbindung funktioniert ähnlich wie eine Schrumpfverbindung, jedoch ohne thermische Bearbeitung. Drehmomente und Axiallasten werden rein durch Reibung übertragen, was die Spannungskonzentration deutlich reduziert und die Ermüdungsbeständigkeit verbessert.

Praktische Vorteile gegenüber Schlüsselverbindungen

  • Beseitigt Keilnuten und reduziert Spannungskonzentrationen, Reibverschleiß und Korrosion an Wellen und Naben.
  • Höhere Drehmomentübertragungskapazität im Vergleich zu herkömmlichen Passfederverbindungen gleicher Größe.
  • Hervorragende Konzentrizität und wiederholbare Positionierung, geeignet für Hochgeschwindigkeits- und Präzisionsmaschinen.
  • Einfache Installation und Entfernung ohne Beschädigung der zugehörigen Komponenten.

Typische industrielle Anwendungen von Verriegelungsbaugruppen

Spannsätze werden häufig in Branchen eingesetzt, in denen zuverlässige Welle-Nabe-Verbindungen von entscheidender Bedeutung sind. Zu den üblichen Anwendungen gehören die Getriebemontage, die Befestigung von Riemenscheiben und Kettenrädern, Schwungräder, Bremsscheiben und Trommelsysteme, die unter wechselnden Lasten betrieben werden.

Industrie Typische Ausrüstung
Metallurgie Walzwerke, Zahnradantriebe
Bergbau Förderer, Brecher
Maschinenbau Winden, Getriebewellen

Fertigungskapazität hinter Zuverlässigkeit Verriegelungsbaugruppen

Die Leistung einer Verriegelungsbaugruppe hängt stark von der Präzisionsbearbeitung, der Materialauswahl, der Wärmebehandlung und der Qualitätskontrolle ab. Hersteller mit integrierten Verarbeitungs- und Prüfkapazitäten sind besser in der Lage, stabile Reibungskoeffizienten, konsistente Toleranzen und langfristige Betriebszuverlässigkeit zu gewährleisten.

Produktion und technische Stärke von Verriegelungsbaugruppen

Jiangsu Rokang Heavy Industry Technology Co., Ltd. ist ein professioneller Hersteller und Hersteller von Schließbaugruppen in China mit einem Anlagevermögen von über 80 Millionen Yuan. Das Unternehmen wird von einem technischen Team unterstützt, das auf mechanische Konstruktion, Präzisionsbearbeitung, Wärmebehandlung und Schweißen spezialisiert ist und eine umfassende Kontrolle über den gesamten Produktionsprozess ermöglicht.

Mit kompletten Bearbeitungsanlagen und fortschrittlichen Inspektionssystemen, die Maßmessungen, physikalische und chemische Tests sowie dynamische Leistungsüberprüfungen umfassen, stellt das Unternehmen sicher, dass jede Verriegelungsbaugruppe anspruchsvolle industrielle Anforderungen erfüllt.

Anwendungserfahrung und Branchenanerkennung

Durch die langjährige Zusammenarbeit mit militärischen und zivilen Forschungseinrichtungen expandierte das Unternehmen kontinuierlich in hochpräzise, schwer belastbare und schnelle Anwendungsbereiche. Seine Produkte werden häufig in Hebe- und Fördergeräten, metallurgischen Maschinen, Bergbaumaschinen, petrochemischen Systemen, Textilmaschinen, Eisenbahnlokomotiven, Spezialfahrzeugen und militärischer Ausrüstung eingesetzt.

Mit ihrer bewährten Leistung haben die Produkte von Rokang importierte Marken in vielen Anwendungen erfolgreich ersetzt und werden nach Europa, Amerika, Russland, in den Nahen Osten und nach Indien exportiert, wo sie bei den Kunden hohe Anerkennung für Qualität und Service erhalten.

Fazit: Die Wahl der richtigen Verriegelungsbaugruppenlösung

Eine Spannbaugruppe ist eine praktische und zuverlässige Lösung für moderne Welle-Nabe-Verbindungen, insbesondere in anspruchsvollen Industrieumgebungen. In Kombination mit starker Fertigungskapazität, strenger Qualitätskontrolle und praktischer Anwendungserfahrung bietet es den Endbenutzern langfristige Leistung, Sicherheit und Kosteneffizienz.
