Verständnis Zahnradkupplungen in der Schwerlast-Antriebsübertragung
Zahnkupplungen sind weit verbreitete mechanische Verbindungen zur Übertragung hoher Drehmomente zwischen rotierenden Wellen, die nicht perfekt ausgerichtet sind. Durch die Nutzung des Eingriffs zwischen den Außenverzahnungen der Naben und den Innenverzahnungen der Hülsen erreichen Zahnkupplungen eine stabile Drehmomentübertragung und ermöglichen gleichzeitig eine kontrollierte Bewegung zwischen den Wellen. Aufgrund dieses Strukturprinzips eignen sie sich für industrielle Umgebungen, in denen Lastschwankungen, Wellendurchbiegungen und Einbautoleranzen üblich sind.
Im Vergleich zu elastischen oder gummibasierten Kupplungen stehen bei Zahnkupplungen die mechanische Festigkeit und die Torsionssteifigkeit im Vordergrund. Ihre kompakte Bauweise unterstützt eine hohe Leistungsdichte, die häufig in metallurgischen Anlagen, schweren Förderbändern, Walzwerken und Großpumpen erforderlich ist.
Funktionsprinzip von Zahnkupplungen
Eine Standard-Zahnkupplung besteht aus zwei Naben, die auf der Antriebs- und Abtriebswelle montiert sind, sowie einer oder zwei Hülsen, die die Naben umschließen. Die Naben verfügen über eine Außenverzahnung, während die Hülsen mit einer entsprechenden Innenverzahnung versehen sind. Das Drehmoment wird durch den kontinuierlichen Eingriff dieser Zähne übertragen.
Um eine Fehlausrichtung der Welle auszugleichen, sind die Zähne des Zahnrads häufig ballig. Dadurch können die Zähne während des Betriebs leicht gleiten und Winkel-, Radial- und Axialverschiebungen ausgleichen, ohne die Kraftübertragung zu unterbrechen. Eine ordnungsgemäße Schmierung zwischen den Zahnoberflächen reduziert Reibung und Verschleiß während dieser Bewegung.

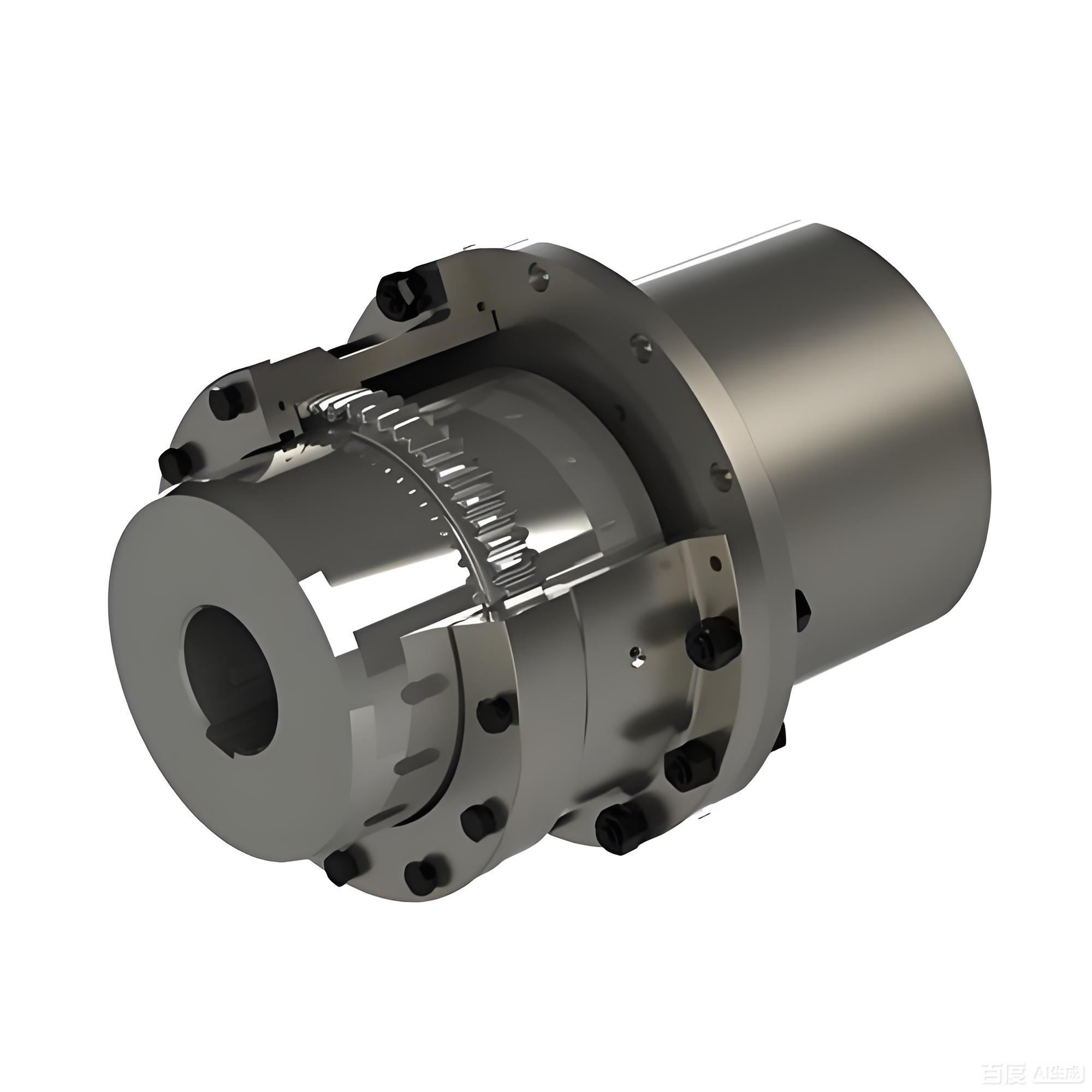

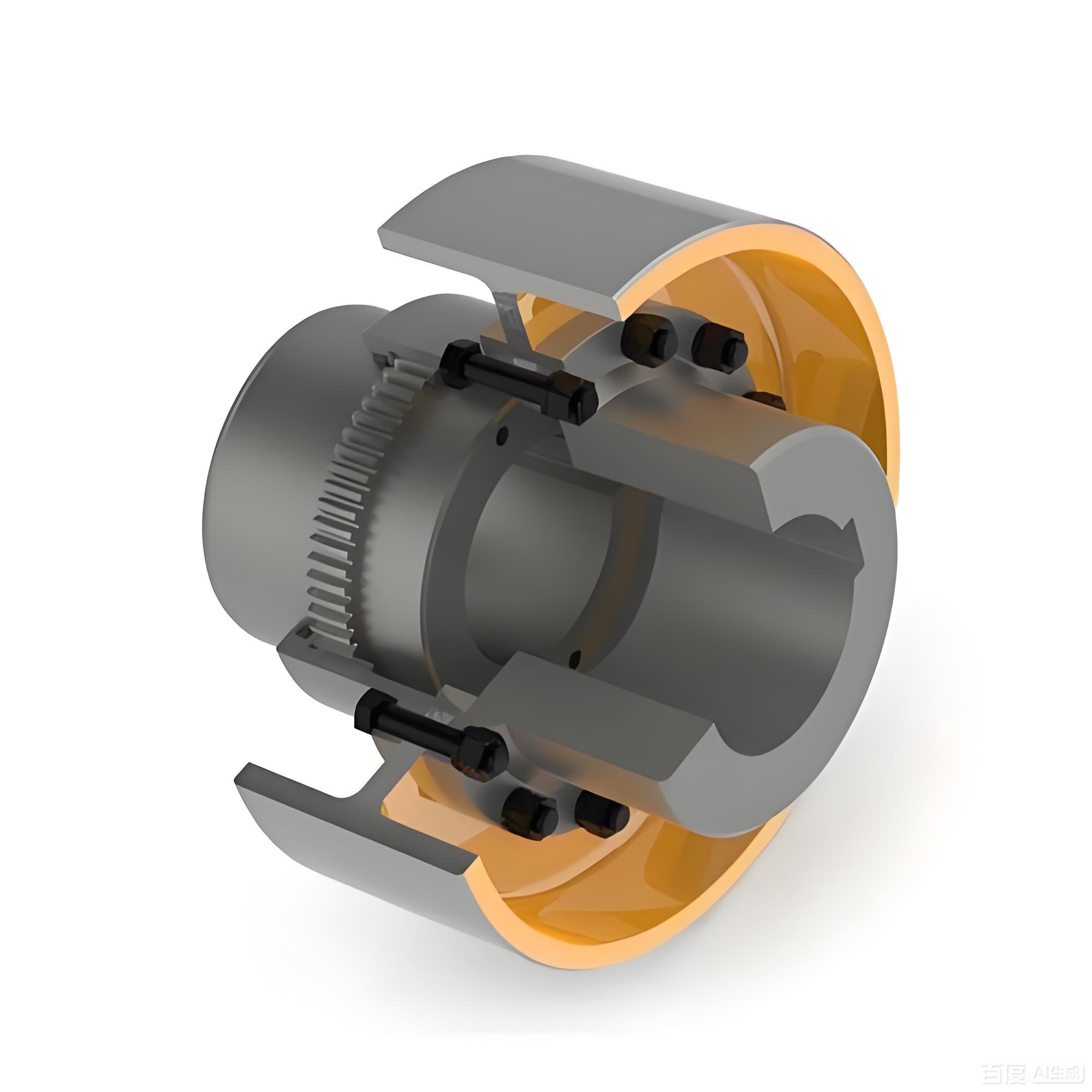

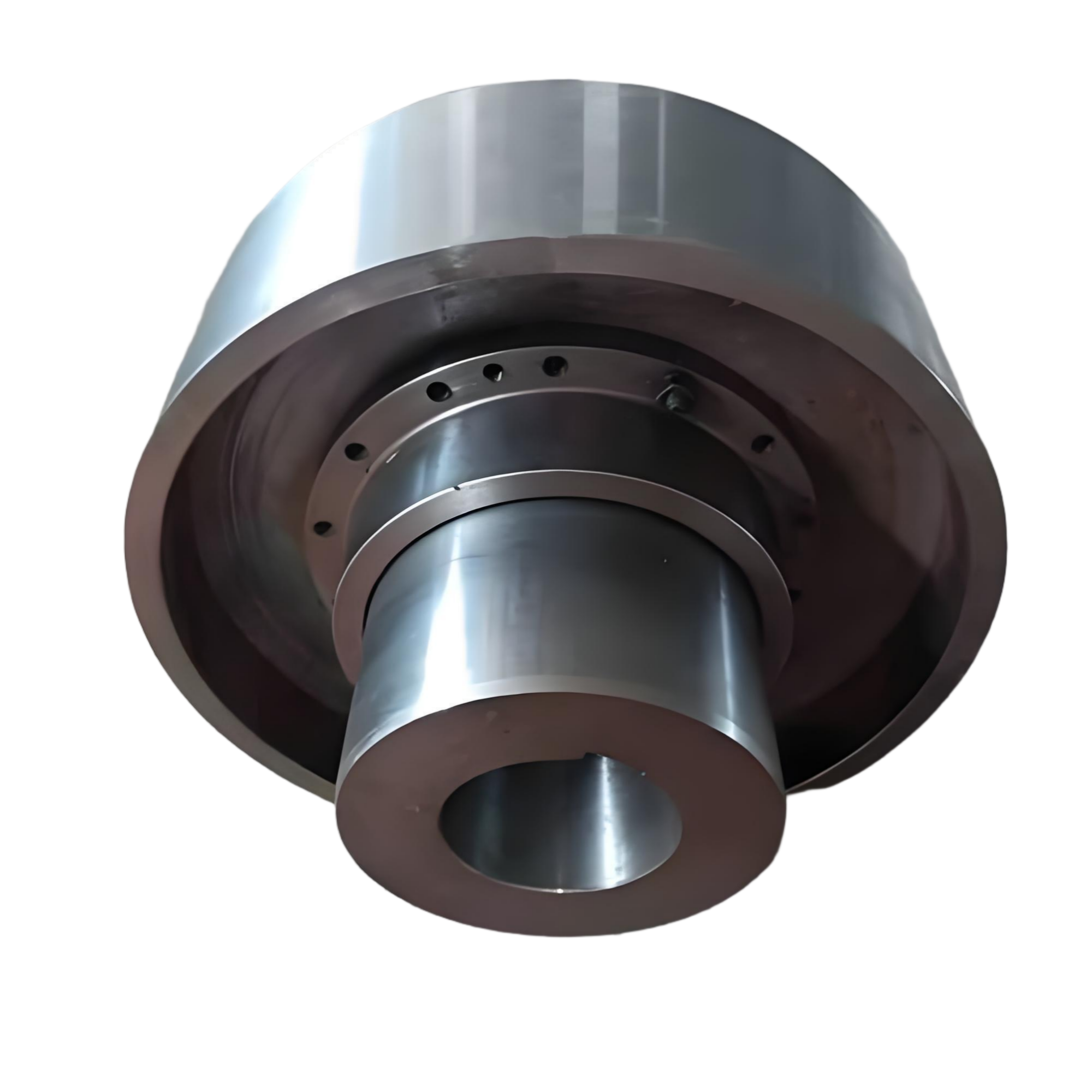

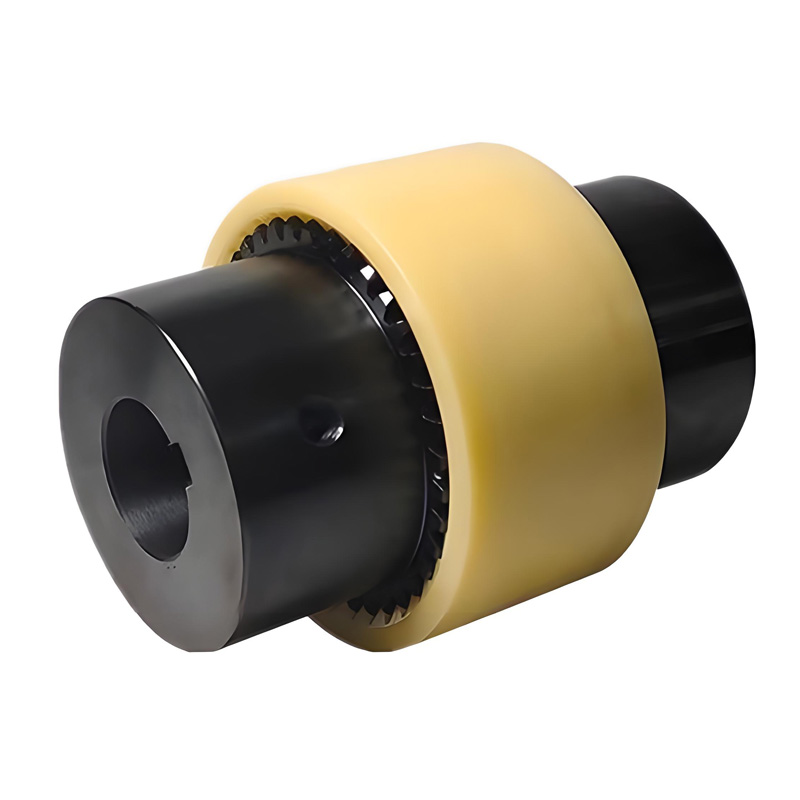

Trommelzahnkupplungen sind eine spezielle Art von Zahnkupplungen, bei denen die Hülse ein trommelförmiges Profil annimmt. Diese Konstruktion vergrößert die Kontaktfläche zwischen den Zahnradzähnen bei Fehlausrichtungsbetrieb und verteilt die Lasten gleichmäßiger über die Zahnoberfläche.
Bei Schwerlastanwendungen wie Stahlwalz- und Bergbaumaschinen tragen Trommelzahnradkupplungen dazu bei, lokale Spannungen zu reduzieren und die Betriebsstabilität zu verbessern. Die Geometrie der Trommelgetriebestruktur unterstützt eine größere Winkelverschiebung und sorgt gleichzeitig für eine gleichmäßige Drehmomentübertragung.
Möglichkeiten zur Kompensation von Fehlausrichtungen
Eine der Kernfunktionen von Zahnkupplungen und Trommelzahnkupplungen ist ihre Fähigkeit, mehrere Arten von Fehlausrichtungen zu bewältigen. Diese Fähigkeit ist in großen mechanischen Systemen von entscheidender Bedeutung, in denen es während des Betriebs zu Wärmeausdehnung, Fundamentsetzung oder Wellendurchbiegung kommen kann.
- Winkelversatz durch Wellenneigung
- Radiale Fehlausrichtung durch parallelen Wellenversatz
- Axiale Verschiebung aufgrund von Wärmeausdehnung oder Laständerungen
Das ballige Zahnprofil spielt eine zentrale Rolle bei der Ermöglichung dieser Bewegungen und sorgt gleichzeitig für einen stabilen Eingriff zwischen den passenden Komponenten.
Drehmomentkapazität und Leistungsdichte
Zahnkupplungen sind für ihre Fähigkeit bekannt, sehr hohe Drehmomente auf relativ kleinem Raum zu übertragen. Der Metall-auf-Metall-Kontakt zwischen den Zahnradzähnen ermöglicht es ihnen, Belastungen zu bewältigen, die die Fähigkeiten vieler flexibler Kupplungstypen übersteigen.
Aufgrund dieser hohen Drehmomentkapazität eignen sich Zahnkupplungen für Anwendungen, bei denen der Platz begrenzt ist, die mechanischen Leistungsanforderungen jedoch hoch sind. Trommelzahnradkupplungen verbessern diese Eigenschaft noch weiter, indem sie die Lastverteilung bei Fehlausrichtungsbedingungen verbessern.
Industrielle Anwendungen von Zahnrad- und Trommelkupplungen
Aufgrund ihrer strukturellen Festigkeit und Betriebsstabilität werden Zahnkupplungen und Trommelzahnkupplungen häufig in der Schwerindustrie eingesetzt. Ihr Einsatz unterstützt den kontinuierlichen Betrieb in Systemen, die Stoßbelastungen und wechselnden Arbeitsbedingungen ausgesetzt sind.
- Walzwerksantriebe in der Stahl- und NE-Metallproduktion
- Große Pumpen, Ventilatoren und Kompressoren in Energie- und Petrochemieanlagen
- Förder- und Hebegeräte im Bergbau und Schüttgutumschlag
- Schiffsantriebssysteme und Eisenbahnausrüstung
Überlegungen zur Wartung und Schmierung
Für die Lebensdauer von Zahnkupplungen spielt die Schmierung eine entscheidende Rolle. Fett oder Öl bilden einen Schutzfilm auf den Zahnoberflächen des Zahnrads, wodurch die Reibung verringert und der Verschleiß bei Relativbewegungen minimiert wird.
Eine regelmäßige Inspektion der Dichtungen, des Schmiermittelzustands und der Zahnoberflächen trägt zur Aufrechterhaltung eines stabilen Betriebs bei. Eine korrekte Wellenausrichtung während der Installation trägt auch dazu bei, ungewöhnliche Belastungen der Kupplungskomponenten zu reduzieren.
Fertigungsstärke hinter zuverlässigen Zahnkupplungen
Jiangsu Rokang Heavy Industry Technology Co., Ltd. hat umfassende Fertigungskapazitäten entwickelt, die mechanisches Design, Präzisionsbearbeitung, Wärmebehandlung und Schweißen umfassen. Mit kompletter Verarbeitungsausrüstung und Qualitätskontrollsystemen unterstützt das Unternehmen die konsequente Produktion von Zahnkupplungen und Trommelzahnkupplungen für anspruchsvolle Industrieumgebungen.
Durch langfristige Forschung und Zusammenarbeit mit wissenschaftlichen Forschungseinrichtungen hat Rokang seine Produktpalette um Präzisions-, Schwerlast- und Hochgeschwindigkeitskupplungslösungen erweitert. Diese Produkte werden in der Metallurgie-, Bergbau-, Petrochemie-, Transport- und Schifffahrtsindustrie eingesetzt und erfüllen unterschiedliche Betriebsbedingungen.
Vergleich von Standardzahnradkupplungen und Trommelzahnradkupplungen
| Struktur | Gerades Ärmeldesign | Trommelförmiges Hülsenprofil |
| Lastverteilung | Standard-Zahnkontakt | Gleichmäßigerer Zahnkontakt |
| Fehlausrichtungskapazität | Mäßig | Höhere Winkeltoleranz |
| Typische Anwendungen | Allgemeine schwere Maschinen | Stahlwerke und Bergbauausrüstung |
Fazit
Zahnkupplungen und Trommelzahnkupplungen bleiben Schlüsselkomponenten in Hochleistungs-Kraftübertragungssystemen. Ihre mechanische Festigkeit, hohe Drehmomentfähigkeit und die Fähigkeit, Fehlausrichtungen auszugleichen, unterstützen einen stabilen Betrieb in komplexen Industrieumgebungen. Unterstützt durch fortschrittliche Herstellungsverfahren und Anwendungserfahrung spielen diese Kupplungslösungen weiterhin eine wichtige Rolle in modernen Industrieanlagen.
