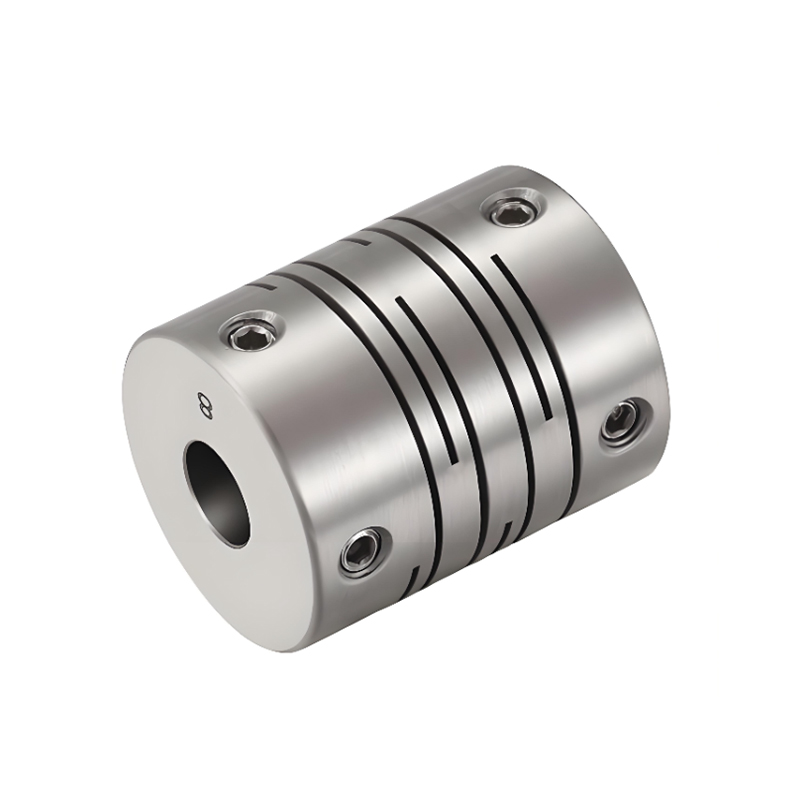

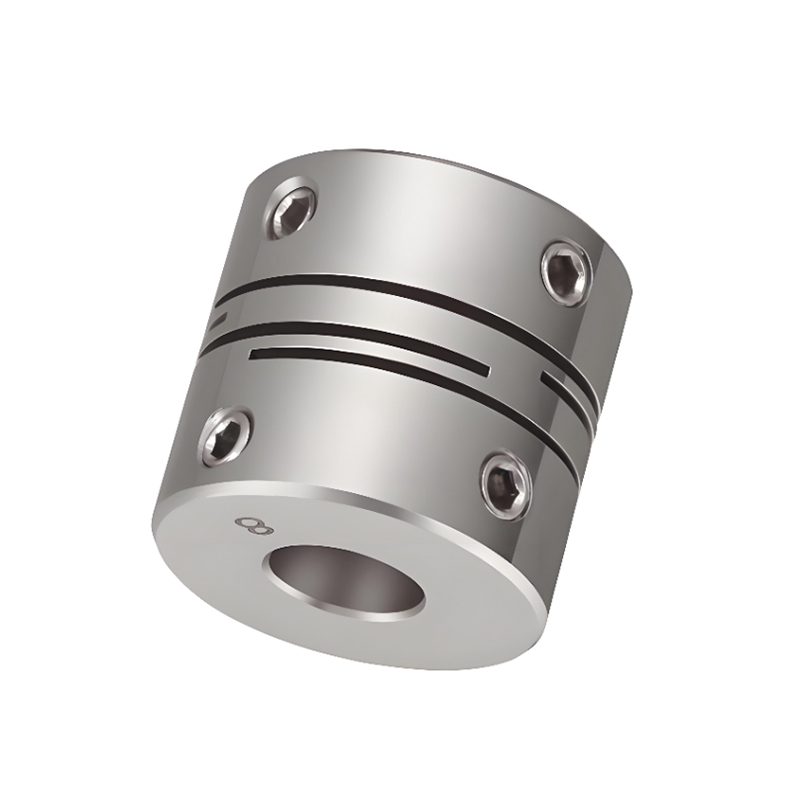

RSK-CPPG Hochsteife parallele Wellenkupplung aus Edelstahl mit Positionierungsschraube

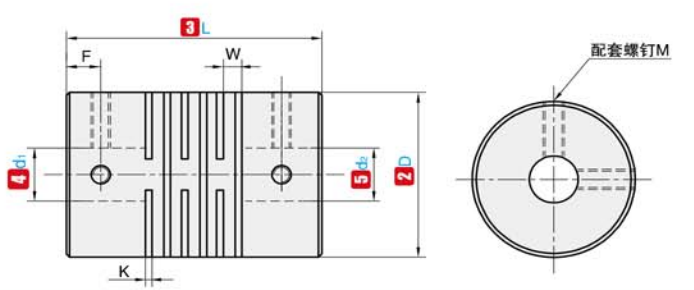

Codename

D

L

Standard-Innendurchmesser (mm)

K

W

F

M

Anzugsdrehmoment (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3 4 5 6 6,35 7 8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M5

5

34

35

8  9  9.525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9.525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9.525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Hinweis: Die Innenlöcher an beiden Enden der Kupplung können mit dem minimalen und maximalen Innendurchmesser frei kombiniert werden. Die in der Tabelle angegebenen Innendurchmessergrößen dienen nur als Referenz. Der vom Kunden geforderte Lochdurchmesser dient ebenfalls nur als Referenz. Für den vom Kunden gewünschten Lochdurchmesser kontaktieren Sie uns bitte.

Codename

D

L

Nenndrehmoment (Nm)

Vorspannung zulassen (mm)

Neigung zulassen (∠°)

Axiale Abweichung zulassen (mm)

Drehzahl zulassen

Statische Torsionssteifigkeit (Nm/rad)

Trägheitsmoment (N.m)

Gewicht (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2,0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3x10 ^-4

365

Hinweis: Das oben genannte Trägheitsdrehmoment und die technischen Parameter werden anhand des Standards der maximalen Öffnung gemessen. Der maximale Nenndrehmomentwert hängt von der Haltbarkeit der Kupplung selbst ab. Je größer der Außendurchmesser, desto größer die Kraft, und je kleiner der Außendurchmesser, desto höher die zulässige Geschwindigkeit.
