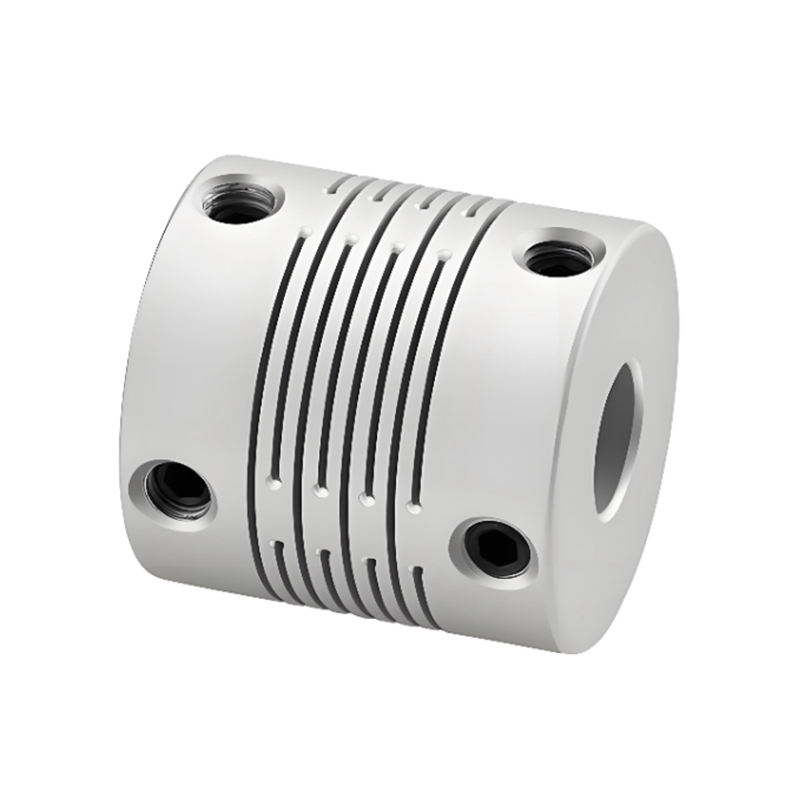

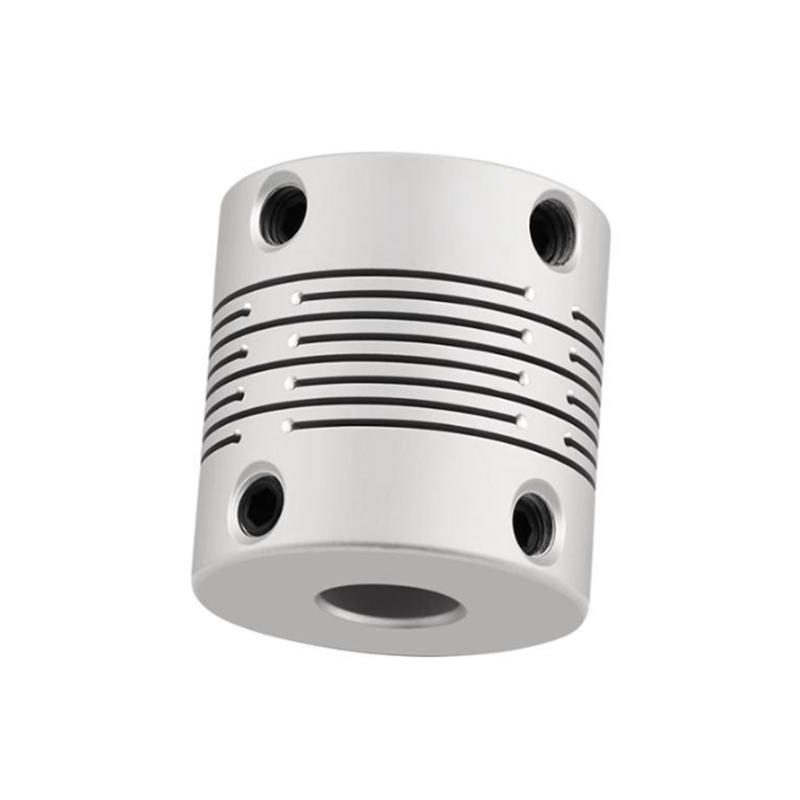

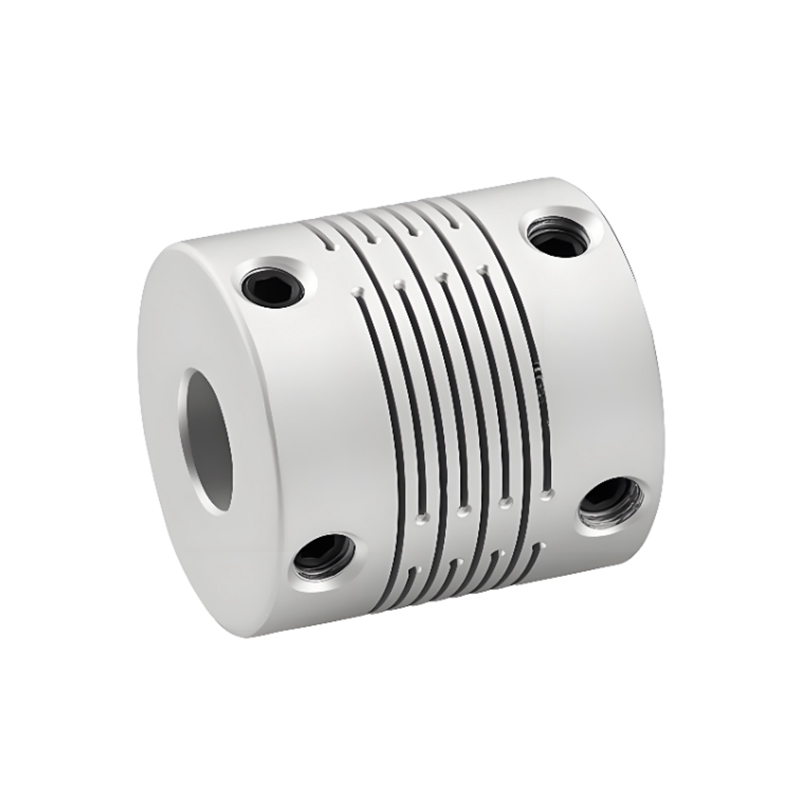

RSK-CPP Positionierungsschraube für parallele Wellenkupplung aus Aluminiumlegierung mit hoher Steifigkeit

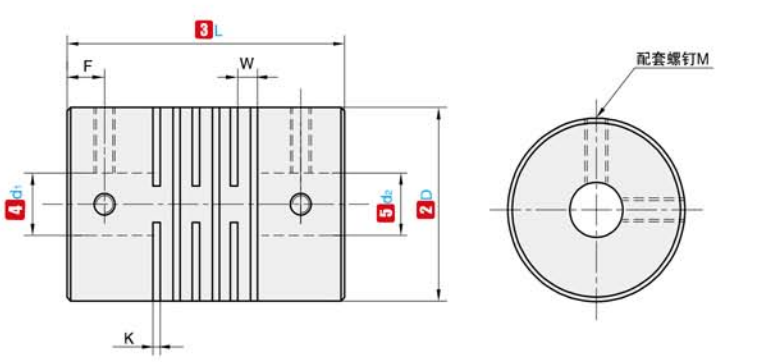

Codename

D

L

Standard-Innendurchmesser (mm)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3 4 5 6 6,35 7 8

0.55

1.18

2.3

M3

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9.525  10  11  12  12,7  14  15  16

0.8

2.09

5.0

M5

Codename

D

L

Nenndrehmoment (Nm)

Vorspannung zulassen (mm)

Neigung zulassen (∠°)

Axiale Abweichung zulassen (mm)

Drehzahl zulassen

Statische Torsionssteifigkeit (Nm/rad)

Trägheitsmoment (N.m)

Gewicht (g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

10

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

22

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

40

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

64

Hinweis: Das oben genannte Trägheitsdrehmoment und die technischen Parameter werden anhand des Standards der maximalen Öffnung gemessen. Der maximale Nenndrehmomentwert hängt von der Haltbarkeit der Kupplung selbst ab. Je größer der Außendurchmesser, desto größer die Kraft, und je kleiner der Außendurchmesser, desto höher die zulässige Geschwindigkeit.
