DE
>Buchsen aus importiertem Edelstahl 304 mit guter Korrosionsbeständigkeit
>Kolloidal mit importiertem POM
>mit guter Verschleißfestigkeit und Korrosionsbeständigkeit, mehr Steifigkeit
>Gleitendes Design für eine effektivere Kompensation von Wahlwiederholungen und Winkelfehlausrichtungen
>Abnehmbares Design, einfache Installation
>Klemmart

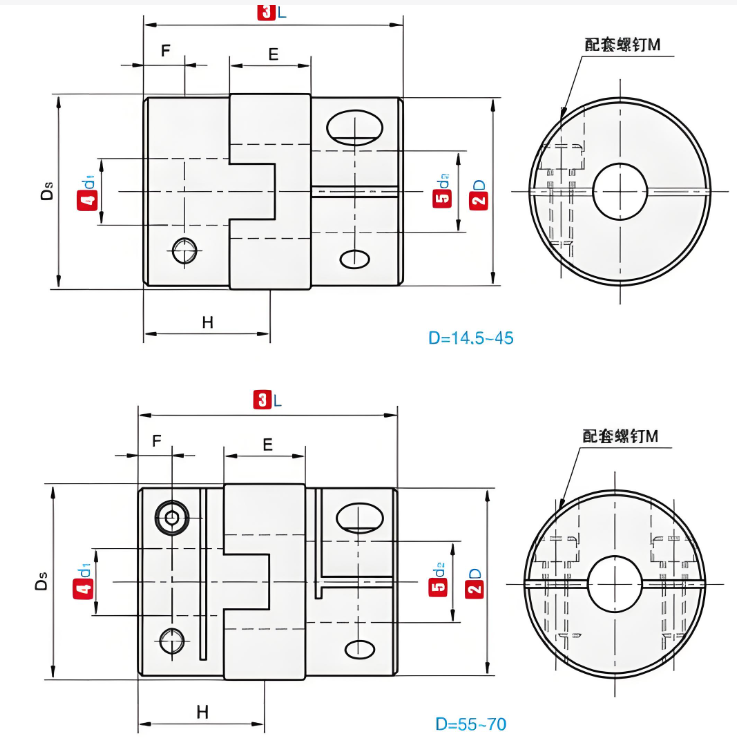

| 代号 Codename | D | L | 常用D1/D2 内径尺寸 Standard-Innendurchmesser (mm) | E | F | H | M | 拧紧扭矩 Anzugsdrehmoment (N.m) |
| RSK-CPHPCG
| 14.5 | 18.4 | 4 5 6 6.35 | 5.5 | 3.3 | 8.9 | M2,5 | 0.8 |
| 16.8 | 24.4 | 4 5 6 6.35 | 6.2 | 4.2 | 12.0 | M3 | 1.2 | |
| 20 | 27.2 | 5 6 6,35 7 8 9 9,525 10 | 7.3 | 4.5 | 13.4 | M3 | 1.2 | |
| 26 | 30.4 | 5 6 6,35 7 8 9 9,525 10 11 12 | 7.5 | 5.0 | 15.0 | M4 | 2.5 | |
| 30 | 33 | 5 6 6,35 7 8 9 9,525 10 11 12 12.7 14 | 8.8 | 6.0 | 16.0 | M4 | 2.5 | |
| 34 | 34 | 5 6 6,35 7 8 9 9,525 10 11 12 12.7 14 15 16 | 8.5 | 6.0 | 16.5 | M5 | 5 | |
| 38 | 40 | 5 6 6,35 7 8 9 9,525 10 11 12 12.7 14 15 16 17 18 19 20 | 9.7 | 7.0 | 19.5 | M5 | 5 |
| 代号 Codename | D | L | 额定扭矩 Nenndrehmoment (N.m) | 容许偏心 Voreingenommenheit zulassen (mm) | 容许偏角 Neigung zulassen (∠°) | 容许轴向偏差 Axialabweichung zulassen (mm) | 容许转速RPM zulassen | 静态扭转钢度Statische Torsionssteifigkeit (N.m/rad) | 惯性矩 Trägheitsmoment (N.m) | Gewicht (g) |
| RSK-CPHPCG
| 14.5 | 18.4 | 1.6 | 0.6 |
2
| ±0,12
| 8000 | 80 | 2,0x10 -7 | 17 |
| 16.8 | 24.4 | 2.2 | 0.8 | 6500 | 220 | 1,0x10 -6 | 30 | |||
| 20 | 27.2 | 3.2 | 1.2 | 5500 | 320 | 1,0x10 -6 | 48 | |||
| 26 | 30.4 | 6 | 1.8
|
±0,25
| 4500 | 400 | 1,0x10 -6 | 90 | ||
| 30 | 33 | 15 | 4500 | 1100 | 1,0x10 -5 | 120 | ||||
| 34 | 34 | 16 | 2.2
| 3500 | 2200 | 1,0x10 -5 | 172 | |||
| 38 | 40 | 28 | 3500 | 3200 | 1,0x10 -5 | 250 |
RSK BJD Universelle CVJ-Kupplung mit hohem Drehmoment, synchroner Gleichlaufkupplung mit Lichtbogennut und Kugelkäfig und konstanter Drehzahl
RSK-Z12A Expansionshülse mit extrem hohem Drehmoment und Stahlkonstruktion, hoher Steifigkeit, starker Stabilität und Schlagfestigkeit
RSK-Z5-Spreizhülse für ultrahohe Drehmomentübertragung mit hoher dynamischer Belastbarkeit, hoher Steifigkeit und starker Stabilität
RSK-CPSM Einzelmembrankupplung mit hoher Drehmomentsteifigkeit und interner Klemmschraube aus Aluminiumlegierung
RSK-Z2-Spreizhülse für hohe Drehmomentübertragung für komplexe Stahlbelastungen mit einfacher Montage und hochpräziser Positionierung
RSK-Z11-Spreizhülse für ultrahohe Drehmomentübertragung mit hoher dynamischer Belastbarkeit, hoher Steifigkeit und starker Stabilität
Wenn eine Kardanwelle zu vibrieren beginnt oder die Lagertemperatur unerwartet ansteigt, muss zunächst die Ausrichtung untersucht werden. In vielen Kunden...
WeiterlesenEin 132-kW-Förderantrieb auf einem Bergbaugelände hat in einer Betriebssaison drei Kupplungen durchlaufen. Jeder Ersatz hatte die gleiche Kataloggröße und...
WeiterlesenWenn ein Förderantrieb zu brummen statt zu klappern beginnt oder ein Pumpengetriebe eine schwere Last ohne Vibrationsprobleme trägt, ist oft das Stirnradg...
WeiterlesenEin Kettenantrieb ist ein formschlüssiges Kraftübertragungssystem, das mechanische Energie zwischen rotierenden Wellen durch den Eingriff einer Kette mit ...
WeiterlesenWas eine Wellenkupplung eigentlich leistet Eine Wellenkupplung verbindet zwei rotierende Wellen Ende an Ende, sodass Drehmoment und Drehbewegung von...
WeiterlesenKontakt aufnehmen
Ihre E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert
Haben Sie ein Projekt im Sinn? Kontaktieren Sie uns!
Wir beantworten gerne Ihre Fragen. Bitte füllen Sie dieses Formular aus, und einer unserer Fachleute wird sich so schnell wie möglich bei Ihnen melden.

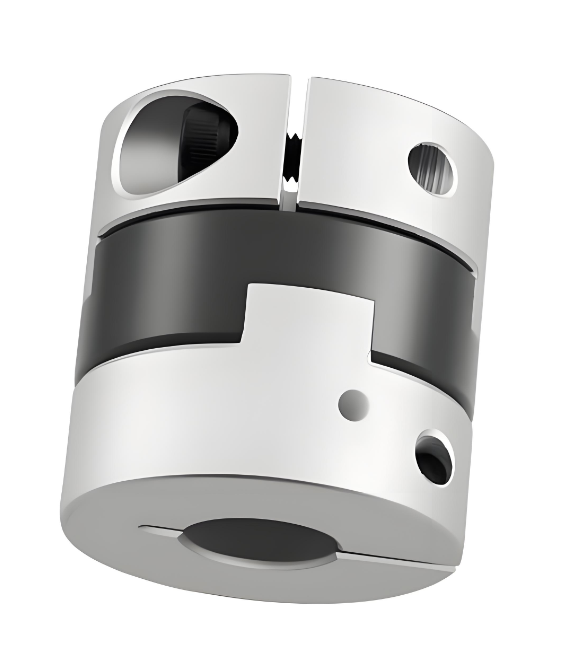

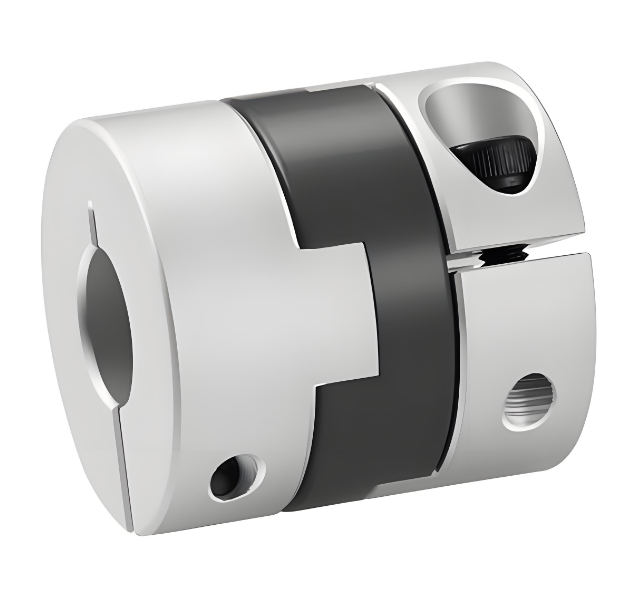

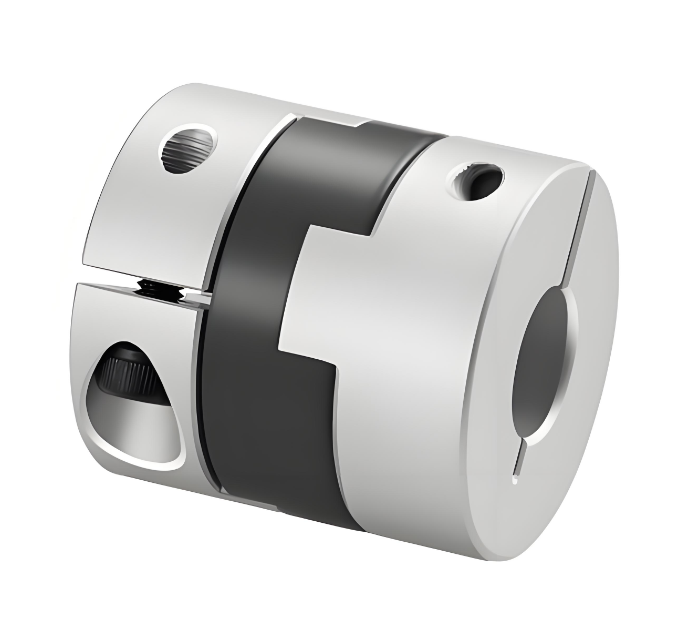

Ein professioneller Hersteller, der sich auf die Produktion verschiedener Kupplungstypen spezialisiert hat! Großhandelsunternehmen von RSK-CPHPCG Edelstahl-Kreuzschieberkupplungen mit hohem Drehmoment und Klemmausführung.
