Spezifikation

Es handelt sich um eine einfache und kostengünstige Kupplung für Anwendungen mit hohem Drehmoment

Schlagfestigkeit, Vibrationsdämpfung und Anpassungsfähigkeit an wechselnde Belastungen sorgen für einen verbesserten Schutz der Ausrüstung

Schnelle Installation und Demontage sparen Zeit und Mühe

Ultralange Lebensdauer

Einfache Struktur und einfache Wartung

Geringe Installationsanforderungen und große Designvielfalt

Die Anforderungen an die Montagegenauigkeit bei Serpentinenfederkupplungen sind geringer als bei allgemeinen Kupplungen

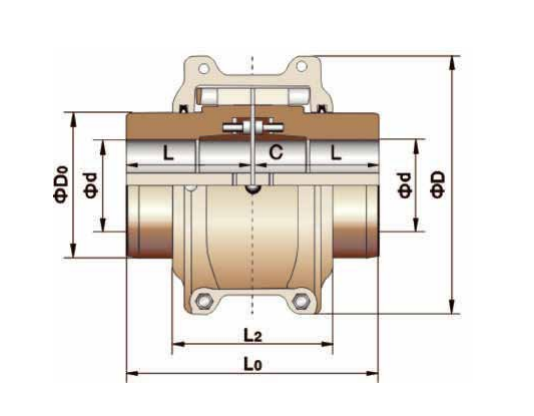

Modell	Nenndrehmoment/ Tn N. M	Zulässige Geschwindigkeit/N U/min	Maximales Achsloch L mm	Axiale Länge L mm	Länge L0 mm	L2 mm	D mm	D0 mm	Raum C mm	Gewicht (kein Loch) kg	TrägheitsmomentI Kg.m ²	Ölladung kg
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Beschreiben

Es handelt sich um eine einfache und kostengünstige Kupplung für Anwendungen mit hohem Drehmoment.

Die Serpentinenfederkupplung RSK von Jiangsu kombiniert die hohe Drehmomentkapazität von Zahnkupplungen mit der Flexibilität elastischer Kupplungen und ist damit eine einfachere und idealere Option unter mittelschweren bis schweren Kupplungen. Durch die Schnellzerlegungskonstruktion entfallen Installations- und Demontageschwierigkeiten vollständig und bieten eine wirtschaftlichere und zuverlässigere Kupplungslösung.

Schlagfestigkeit, Vibrationsdämpfung und Anpassungsfähigkeit an wechselnde Belastungen sorgen für einen verbesserten Schutz der Ausrüstung.

Die Zahnoberflächen der RSK-Serpentinenfederkupplung bestehen aus mehreren gekrümmten Oberflächen, die eine Variation der Kontaktfläche je nach Laständerungen ermöglichen. Durch diese Konstruktion hält die Kupplung Laststößen und wechselnden Belastungen besser stand und sorgt so für mehr Sicherheit beim Anfahren oder bei ungleichmäßiger Belastung. Darüber hinaus absorbiert die flexible Übertragung der Feder einen erheblichen Teil der Vibrationskräfte. Durch seine dämpfende Wirkung werden Stoßvibrationen um über 36 % reduziert, was ihn zu einem echten Stoß- und Vibrationsfilter für Kraftübertragungssysteme macht.

Schnelle Installation und Demontage sparen Zeit und Mühe.

Um den Schwierigkeiten und Ineffizienzen bei der Montage und Demontage von Kupplungen entgegenzuwirken, hat RSK eine brandneue Schnelldemontagekupplung entwickelt. Es verfügt über eine konische Oberflächenschnittstelle und nutzt mehrere hochfeste Schrauben an der Endfläche, um Kraft auszuüben, wodurch sowohl Expansions- als auch Verbindungseffekte erzielt werden. Dieses Design ermöglicht eine Spielpassung während der Installation und bietet gleichzeitig die Leistung einer Presspassung, was im Vergleich zu herkömmlichen Presspassungsprodukten eine Zeitersparnis von über 70 % bedeutet.

Ultralange Lebensdauer.

Die konische Feder wird aus hochfestem legiertem Stahl hergestellt und einem strengen Wärmebehandlungsprozess unterzogen, um eine überragende Steifigkeit und Flexibilität zu erreichen. Die Federoberfläche wird präzise sandgestrahlt, um die Molekularstruktur der Oberflächenschicht zu komprimieren, was zu einer verbesserten Verschleißfestigkeit und einer längeren Lebensdauer führt.

Einfache Struktur und einfache Wartung.

Geringe Installationsanforderungen und große Designvielfalt.

Die Anforderungen an die Montagegenauigkeit bei Serpentinenfederkupplungen sind geringer als bei allgemeinen Kupplungen. Die Feder kann innerhalb der Zahnnuten der Halbkupplungshülse frei schwingen, wodurch erhebliche radiale, winkelige und axiale Abweichungen zwischen den beiden Wellen möglich sind. Solange diese Abweichungen in einem bestimmten Bereich bleiben, beeinträchtigen sie weder die Leistung der Kraftübertragung, noch erzeugen sie Geräusche oder beeinträchtigen die Lebensdauer.
