Spezifikation

Größe (mm)	Abmessungen (mm)	Nennlast		Kontaktdruck (MPa)		Gewicht (ca. kg)
Größe (mm)	L1	Axial (kN)	Drehmoment (N·m)	Welle (MPa)	Hub (MPa)	Gewicht (ca. kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7,0	6	9.2	166	121	107	0.016
36×42×7,0	6	9.48	166	113	98	0.019
38×44×7,0	6	9.84	186	113	98	0.021
40×45×8,0	6.6	10.8	226	113	103	0.021
42×48×8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Größe (mm)	Abmessungen (mm)	Nennlast		Kontaktdruck (MPa)		Gewicht (ca. kg)
Größe (mm)	L1	Axial (kN)	Drehmoment (N·m)	Welle (MPa)	Hub (MPa)	Gewicht (ca. kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

Beschreiben

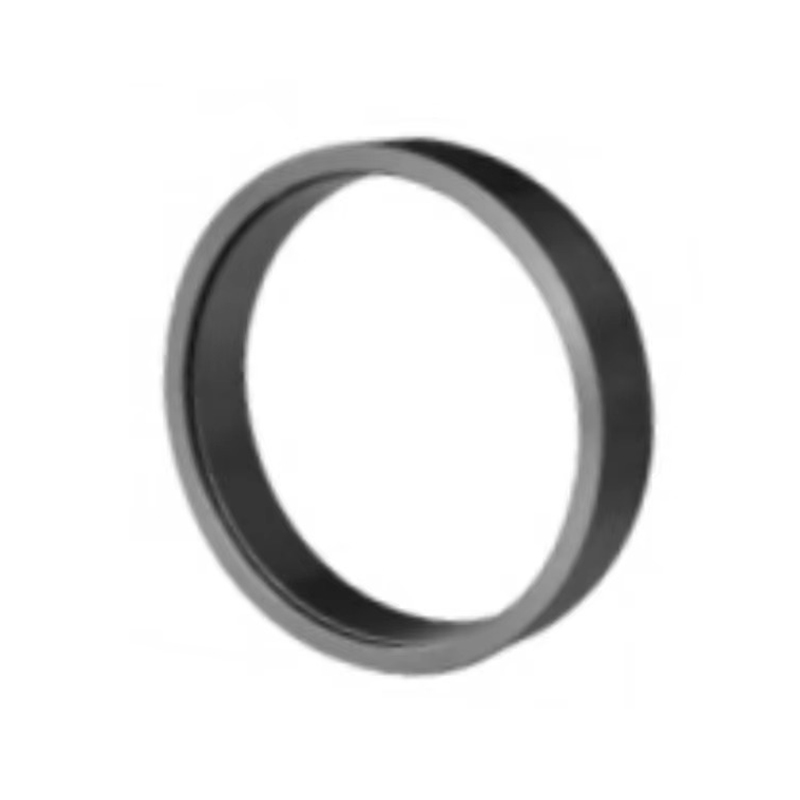

Die Z1-Spreizhülse mit hoher Tragfähigkeit ist eine Welle-Nabe-Verriegelungsvorrichtung, die für eine spielfreie Drehmomentübertragung durch Reibung sorgt. Diese Art von Sicherungselement macht herkömmliche Presspassungen oder reine Keilnutverbindungen überflüssig, indem durch mechanische Expansion eine sichere und präzise Drehmomentübertragung zwischen Wellen- und Nabenkomponenten erreicht wird.

Dieses Z1-Modell wurde speziell für Anwendungen mit hohem Drehmoment und hoher Last entwickelt und verfügt über eine einfache Demontage, eine Anti-Lockerungs-Struktur und bearbeitbare Keilnuten aus Stahl, wodurch es für OEM-Anpassungen und den anspruchsvollen industriellen Einsatz geeignet ist.

Hauptmerkmale und Vorteile
1. Hohe Lastübertragungskapazität
Die Z1-Spreizhülse ist so konzipiert, dass sie extrem hohen Radial- und Axialkräften sowie Drehmomentbelastungen standhält, ideal für Hochleistungs-Antriebsbaugruppen.

2. Reibschluss ohne Spiel
Durch die Erzeugung eines starken Flächendrucks zwischen Welle und Nabe sorgt die Spreizhülse für eine gleichmäßige Drehmomentübertragung ohne Relativbewegung oder Spiel und verbessert so die mechanische Stabilität und die Langlebigkeit des Systems.

3. Einfache Demontage und Wiederverwendbarkeit
Die integrierte konische Ringgeometrie und abnehmbare Befestigungselemente ermöglichen eine schnelle Montage und Demontage ohne Beschädigung der Welle oder Nabe – besonders nützlich bei wartungsintensiven Systemen.

4. Mechanisches Design gegen Lockerung
Diese Hülse ist mit selbstsichernden Schrauben, einer vibrationsfesten Geometrie und einer gleichmäßigen Spannungsverteilung ausgestattet und minimiert das Risiko eines unbeabsichtigten Lösens selbst bei Stoßbelastung oder dynamischem Umkehrdrehmoment.

5. Integrierte oder optionale Stahlkeilnut
Während die Hülse selbst eine zuverlässige Reibungsverriegelung bietet, unterstützt sie auch bearbeitete Keilnuten für zusätzliche Sicherheit oder Ausrichtung in Systemen mit hohen Stößen oder kritischen Belastungen. Die Passfedernut kann nach Kundenwunsch bearbeitet werden.

6. Kundenspezifische Bearbeitung und OEM-Unterstützung
Alle Oberflächen und Innenabmessungen können kundenspezifisch bearbeitet werden, um spezifischen Wellen-/Nabentoleranzen zu entsprechen, und die Hülse kann gemäß den vom Kunden bereitgestellten technischen Zeichnungen oder Lastberechnungen hergestellt werden.

7. Korrosionsbeständigkeit und Oberflächenveredelung
Erhältlich mit schwarzer Oxidbeschichtung, Verzinkung oder Phosphatierung zum Schutz vor Umwelteinflüssen und zur Verlängerung der Lebensdauer.

Typische Anwendungen
Die Z1-Spreizhülse wird häufig in mechanischen Systemen verwendet, bei denen sichere, spielfreie Welle-Nabe-Verbindungen von entscheidender Bedeutung sind. Zu den gängigen Anwendungen gehören:

Industriegetriebe und Drehzahlminderer
Gewährleistet feste und zuverlässige Getriebe-Wellen-Verbindungen mit hoher Drehmomentabgabe.

Hochleistungsförderer und Riemenscheibenantriebe
Überträgt die Last effizient zwischen rotierenden Elementen, ohne dass der Schlüssel verrutscht.

Windkraftanlagen und Energieausrüstung
Wird in Antriebssystemen eingesetzt, bei denen Axialkräfte, Umkehrlasten und langfristige Zuverlässigkeit von entscheidender Bedeutung sind.

Bergbau-, Metallurgie- und Zementmaschinen
Entwickelt, um starken Vibrationen und Stoßbelastungen in Materialtransportsystemen standzuhalten.

Rotierende Geräte und Prüfstände
Ermöglicht eine flexible Demontage und präzise Wellenausrichtung bei häufiger Wartung.
Die Z1-Spreizhülse mit hoher Tragfähigkeit bietet eine zuverlässige, präzise und wartungsfreundliche Lösung für leistungsstarke Welle-Nabe-Verbindungen in anspruchsvollen Industriesystemen. Mit seiner Anti-Lockerungs-Struktur, der einfachen Demontage und der Unterstützung für OEM-Bearbeitung und Keilnut-Integration erfüllt es die strengen Anforderungen des modernen Maschinenbaus.
