Spezifikation

Betriebswinkel ≤8~10°

Zulässige Ausdehnung ±10~±20

Verbindung mit Flanschnabe.

Automatische Verriegelung

Grundlegende Spezifikationen

Typ	Nominell Drehmoment (N·m)	Müdigkeit Drehmoment (N·m)	Zulässig Betrieb Winkel a	Die Erweiterung Δ	das Trägheitsmoment
					L=500		Alle weiteren 100 der Länge
					Vollwelle	Hohlwelle	Vollwelle	Hohlwelle
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

Die Hauptabmessungen

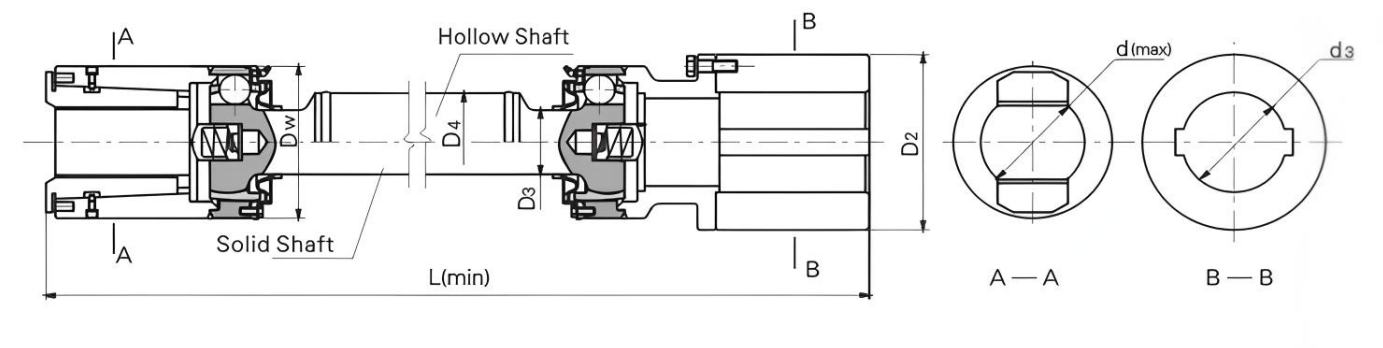

Typ	Dw	d(max)	d₃	D₃	D₄	L(min)
Typ	Dw	d(max)	d₃	D₃	D₄	Vollwelle	Hohlwelle
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

Die Eigenschaften und Verwendung

Das axiale Profil der Stahlkugelbahn ist gerade. Die Einstellung des Einbauabstandes und die axiale Ausdehnung werden durch die gerade Schiene realisiert.

Bei der Schaftmanschettenverbindung kommt eine speziell entwickelte automatische Verriegelungstechnik zum Einsatz.
Dieses Produkt wird hauptsächlich für Endwalzanlagen für Nichteisenbänder und -bänder verwendet.

Das symbolisierende Beispiel: BHJ220D1000

BHJ: BHJ-Typ

220: Die Spezifikation ist 220

D: D-Typ

1000: Die Länge beträgt 1000

Beschreiben

Das Kugelkäfig-Gleichlaufgelenk mit langem Eintauchwinkel ist eine leistungsstarke Getriebekomponente, die für komplexe Arbeitsbedingungen entwickelt wurde. Es besteht im Wesentlichen aus einer Laternen-Hauptstruktur, einer hochpräzisen Querwelle, einem Teleskop-Keilverzahnungspaar und hochwertigen Lagern. Dieses einzigartige Laternendesign verleiht der Kupplung nicht nur einen hohen Wiedererkennungswert, sondern erhöht auch erheblich ihre strukturelle Stabilität.

Beim Arbeiten wird die Drehung der Antriebswelle über die Querwelle auf die Abtriebswelle übertragen, wodurch eine reibungslose Kraftübertragung auch bei einer gewissen Winkelabweichung zwischen den beiden Wellen gewährleistet werden kann. Sein Teleskop-Keilverzahnungspaar kann die Länge der Kupplung flexibel an die Betriebsanforderungen der Ausrüstung anpassen und die Verschiebung der Ausrüstung, die durch thermische Ausdehnung und Kontraktion oder Änderungen der Installationsposition verursacht wird, effektiv bewältigen.

Die Kopplung hat erhebliche Vorteile. Im Hinblick auf die Lebensdauer werden hochwertige Materialien aus legiertem Stahl ausgewählt, und nach einem speziellen Wärmebehandlungsprozess weist jede Komponente eine hervorragende Verschleißfestigkeit und Ermüdungsbeständigkeit auf, was die Lebensdauer erheblich verlängert und die Wartungszeit für Geräteausfallzeiten reduziert. Im Hinblick auf die Synchronisierung stellt der präzise Herstellungsprozess sicher, dass die Geschwindigkeit zwischen der Antriebs- und der Abtriebswelle hoch synchronisiert ist, die Übertragungsgenauigkeit hoch ist und die Ausrüstung mit strengen Synchronisierungsanforderungen erfüllt werden kann. Darüber hinaus verfügt es über eine starke Winkelkompensationsfähigkeit, kann sich an größere Wellenwinkel anpassen und ist einfach zu installieren und zu debuggen. Gleichzeitig verfügt es über eine gute Teleskopleistung und der Teleskopvorgang ist reibungslos und reibungslos, wodurch Stöße und Vibrationen während des Gerätebetriebs wirksam reduziert und ein stabiler Betrieb des Geräts gewährleistet werden.
