Spezifikation

Hauptmerkmale:

Einfache Struktur, niedrige Kosten

Niedrige Herstellungskosten und niedriger Preis

Keine Schmierung erforderlich, einfache Wartung

Verfügt über eine gewisse Kompensations- und Dämpfungsfähigkeit

Einfache Installation

Die gummielastische Buchse kann eine gewisse elektrische Isolierung bieten

Hauptanwendungsgebiete:

Verbindungen zwischen Motoren und angetriebenen Maschinen in Lüftern, Pumpen und anderen allgemeinen Maschinen (am häufigsten)

Leichte Förderbänder, Mischer, Landmaschinen

Kleine bis mittlere Kompressoren, Generatorsätze

Verschiedene leichte Industriemaschinen, bei denen die Kosten ein sensibler Faktor sind

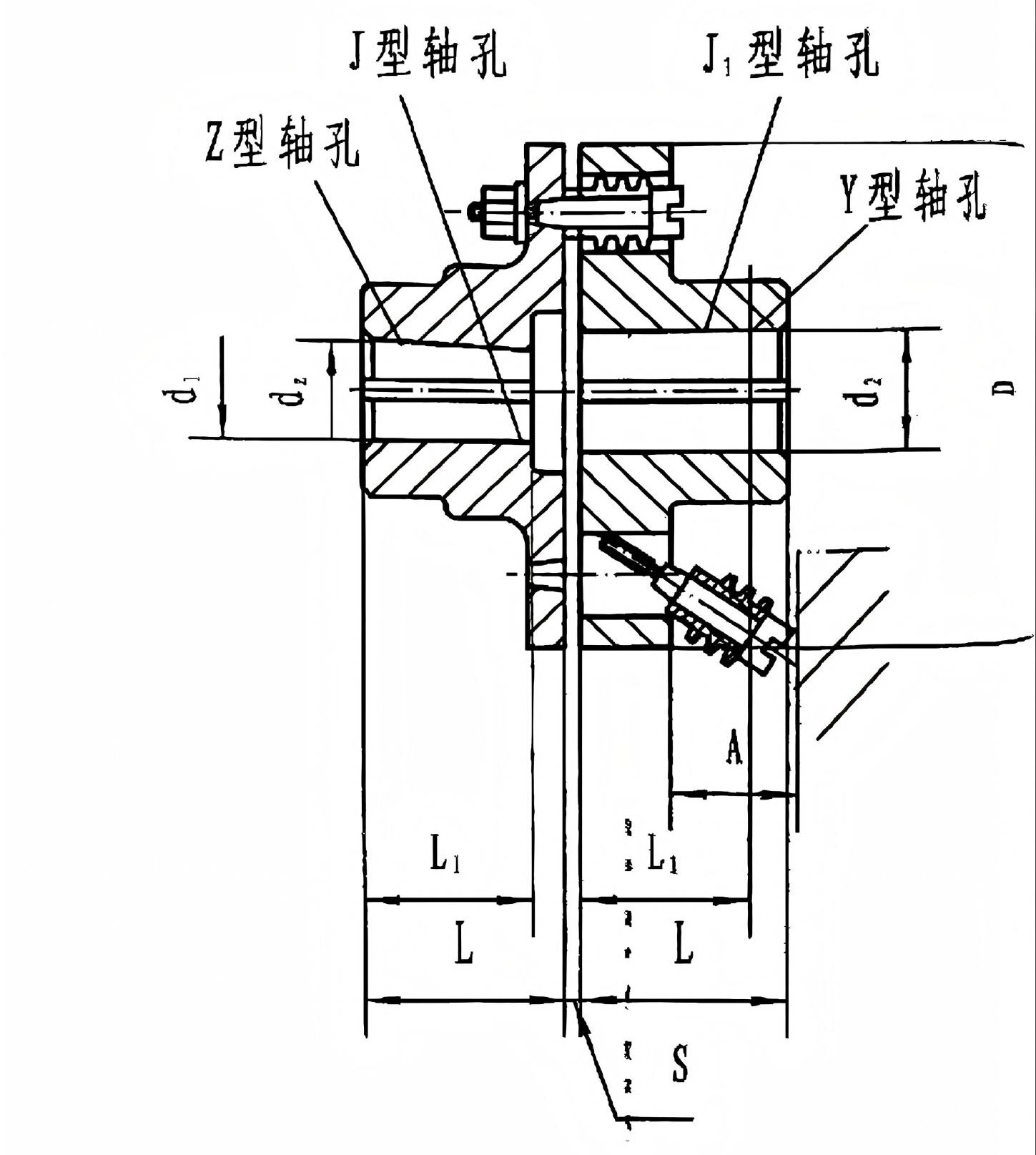

Modell	Nenndrehmoment (N·m)	Zulässig Drehzahl (U/min)		Wellenlochdurchmesser (mm) d₁、d₂、dz		Schaftlochlänge (mm)			D	A	S	Zulässig Entschädigung Betrag		Gewicht (kg)	Moment von Trägheit (kg.m ² )
						Y-förmig	J、J、Z-förmig					Radial (mm)	Winkel Richtung
		Eisen	Stahl	Eisen	Stahl	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10、11	10、11	25	17	—
				12	12、14	32	20	—
RSK-LT2	16	5500	7600	12、14	12、14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16、18、19	42	30	42
RSK-LT3	31.5	4700	6300	16、18、19	16、18、19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20、22	52	38	52
RSK-LT4	63	4200	5700	20、22、24	20、22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25、28	62	44	62
RSK-LT5	125	3600	4600	25、28	25、28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30、32	30、32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32、35、38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40、42	112	84	12
RSK-LT7	500	2800	3600	40、42、45	40, 42, 45, 48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60、63	142	107	142
RSK-LT9	1000	2100	2850	50、55、56	50、55、56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60、63	60, 63, 65, 70, 71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80、85	80, 85, 90, 95	172	132	172
RSK-LT11	4000	1350	1800	80, 85, 90, 95	80, 85, 90, 95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100、110	100、110	212	167	212
RSK-LT12	8000	1100	1450	100, 110, 120, 125	100, 110, 120, 125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160、170	302	242	302

Beschreiben

Es handelt sich um eine nichtmetallische flexible Elementkupplung, die das Drehmoment über Stifte und elastische Buchsen überträgt.

Sein Hauptarbeitsprinzip nutzt die Druckverformung elastischer Gummibuchsen (oder Polyurethan), um Drehmoment zu übertragen, und nutzt ihre Elastizität, um Fehlausrichtungen auszugleichen und Vibrationen und Stöße zu absorbieren. Mit ihrer einfachen Struktur ist sie eine der am häufigsten verwendeten Kupplungen im Bereich der Übertragung kleiner bis mittlerer Leistungen und mittlerer bis niedriger Geschwindigkeiten und wird oft als „Standardkupplung“ bezeichnet.

Der Aufbau der Typ-LT-Kupplung ist sehr einfach und besteht im Wesentlichen aus folgenden Komponenten:

Zwei Halbkupplungen: Typischerweise aus Gusseisen (HT200) oder Gussstahl (ZG270-500), ähnlich wie Flansche mit einem Ring aus Stiftlöchern am Umfang.

Elastische Buchse (Buchse): Die Kernkomponente. Normalerweise besteht es aus Gummi oder Polyurethan und hat eine zylindrische Form mit einem Flansch. Der Einbau erfolgt in den Bolzenlöchern der angetriebenen Halbkupplung. Der Stift durchdringt das zentrale Loch der elastischen Buchse und verbindet so die beiden Halbkupplungen flexibel.

Halteplatte (optional): Dient der axialen Sicherung der elastischen Buchsen und verhindert deren Herausfallen.

Strukturelle Leistung:

Aufgrund des Spalts zwischen der elastischen Hülse und dem kreisförmigen Loch am Flansch der Halbkupplung sowie der Verformung der elastischen Hülse verfügt die Kupplung über einen gewissen Ausgleich für relative Verschiebungen und Stoßdämpfungsleistung.

Hauptmerkmale:

Einfache Struktur, niedrige Kosten

Wenig Teile, ausgereifter Herstellungsprozess, sehr niedrige Herstellungskosten und -preise, hervorragende Wirtschaftlichkeit.

Keine Schmierung erforderlich, einfache Wartung

Enthält keine Reibungspaare mit relativem Gleiten, erfordert keine Zugabe von Öl oder Fett und gilt als wartungsfreie Kupplung (nur regelmäßige Inspektion erforderlich).

Verfügt über eine gewisse Kompensations- und Dämpfungsfähigkeit

Einfache Installation

Die gummielastische Buchse kann eine gewisse elektrische Isolierung bieten

Hauptanwendungsgebiete:

Der LT-Typ ist eine klassische „Allzweck-Wirtschafts“-Kupplung, die für anspruchslose Anwendungen mit geringen Anforderungen an Übertragungspräzision und dynamische Leistung, mäßiger Leistung und relativ sauberen Umgebungen geeignet ist, wie zum Beispiel:

Verbindungen zwischen Motoren und angetriebenen Maschinen in Lüftern, Pumpen und anderen allgemeinen Maschinen (am häufigsten).

Leichte Förderbänder, Mischer, landwirtschaftliche Maschinen.

Kleine bis mittlere Kompressoren, Generatorsätze.

Verschiedene leichte Industriemaschinen, bei denen die Kosten ein sensibler Faktor sind.
