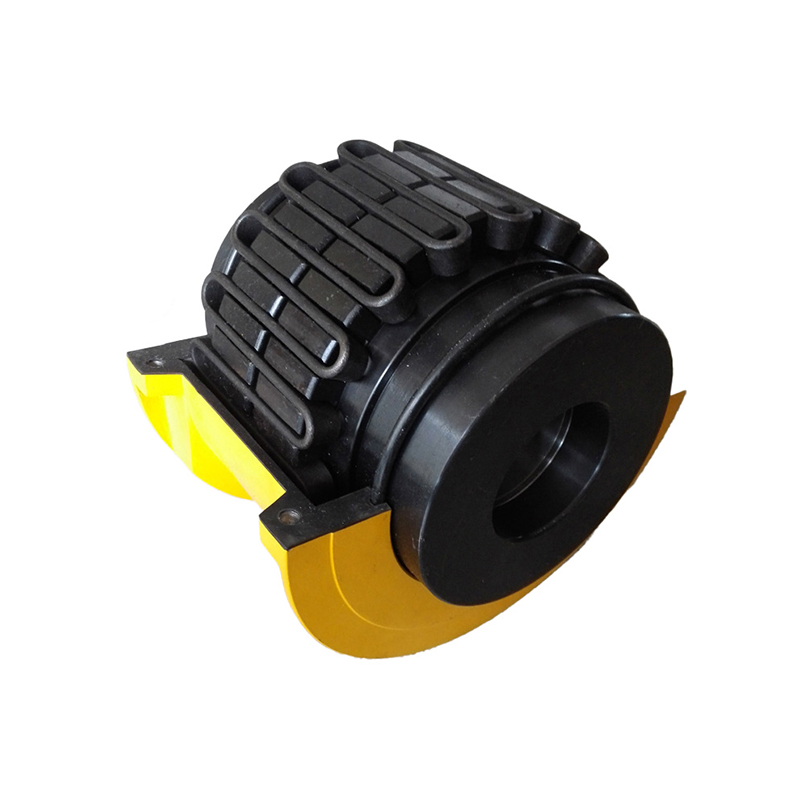

Name: Die von RSK hergestellte Serpentinenfeder-Gitterkupplung mit kurzem Wellenloch ist einfach und kostengünstig
Rating: 5 (99 reviews)

Spezifikation

Es handelt sich um eine einfache und kostengünstige Kupplung für Anwendungen mit hohem Drehmoment

Schlagfestigkeit, Vibrationsdämpfung und Anpassungsfähigkeit an wechselnde Belastungen sorgen für einen verbesserten Schutz der Ausrüstung

Schnelle Installation und Demontage sparen Zeit und Mühe

Ultralange Lebensdauer

Einfache Struktur und einfache Wartung

Geringe Installationsanforderungen und große Designvielfalt

Die Anforderungen an die Montagegenauigkeit bei Serpentinenfedergitterkupplungen sind geringer als bei allgemeinen Kupplungen

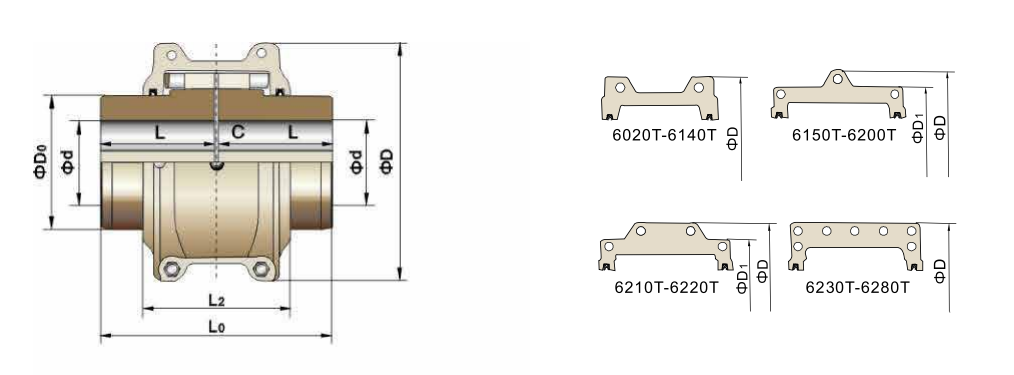

Modell	Nenndrehmoment/ Tn N. M	Zulässige Geschwindigkeit/N U/min	Maximales Achsloch L mm	Axiale Länge L mm	Länge L0 mm	L2 mm	D mm	D0 mm	Raum C mm	Gewicht (ohne Loch) kg	TrägheitsmomentI Kg.m2	Ölladung kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Beschreibung

Es handelt sich um eine einfache und kostengünstige Kupplung für Anwendungen mit hohem Drehmoment.

Die Serpentinenfedergitterkupplung RSK von Jiangsu kombiniert die hohe Drehmomentkapazität von Zahnkupplungen mit der Flexibilität elastischer Kupplungen und ist damit eine einfachere und idealere Option unter mittelschweren bis schweren Kupplungen. Durch die Schnellzerlegungskonstruktion entfallen Installations- und Demontageschwierigkeiten vollständig und bieten eine wirtschaftlichere und zuverlässigere Kupplungslösung.

Schlagfestigkeit, Vibrationsdämpfung und Anpassungsfähigkeit an wechselnde Belastungen sorgen für einen verbesserten Schutz der Ausrüstung.

Die Zahnoberflächen der RSK-Serpentinenfeder-Gitterkupplung bestehen aus mehreren gekrümmten Oberflächen, die eine Variation der Kontaktfläche je nach Laständerungen ermöglichen. Durch diese Konstruktion hält die Kupplung Laststößen und wechselnden Belastungen besser stand und sorgt so für mehr Sicherheit beim Anfahren oder bei ungleichmäßiger Belastung. Darüber hinaus absorbiert die flexible Übertragung der Feder einen erheblichen Teil der Vibrationskräfte. Durch seine dämpfende Wirkung werden Stoßvibrationen um über 36 % reduziert, was ihn zu einem echten Stoß- und Vibrationsfilter für Kraftübertragungssysteme macht.

Schnelle Installation und Demontage sparen Zeit und Mühe.

Um den Schwierigkeiten und Ineffizienzen bei der Montage und Demontage von Kupplungen entgegenzuwirken, hat RSK eine brandneue Schnelldemontagekupplung entwickelt. Es verfügt über eine konische Oberflächenschnittstelle und nutzt mehrere hochfeste Schrauben an der Endfläche, um Kraft auszuüben, wodurch sowohl Expansions- als auch Verbindungseffekte erzielt werden. Dieses Design ermöglicht eine Spielpassung während der Installation und bietet gleichzeitig die Leistung einer Presspassung, was im Vergleich zu herkömmlichen Presspassungsprodukten eine Zeitersparnis von über 70 % bedeutet.

Ultralange Lebensdauer.

Die konische Feder wird aus hochfestem legiertem Stahl hergestellt und einem strengen Wärmebehandlungsprozess unterzogen, um eine überragende Steifigkeit und Flexibilität zu erreichen. Die Federoberfläche wird präzise sandgestrahlt, um die Molekularstruktur der Oberflächenschicht zu komprimieren, was zu einer verbesserten Verschleißfestigkeit und einer längeren Lebensdauer führt.

Einfache Struktur und einfache Wartung.

Geringe Installationsanforderungen und große Designvielfalt.

Die Anforderungen an die Montagegenauigkeit bei Serpentinenfedergitterkupplungen sind geringer als bei allgemeinen Kupplungen. Die Feder kann innerhalb der Zahnnuten der Halbkupplungshülse frei schwingen, wodurch erhebliche radiale, winkelige und axiale Abweichungen zwischen den beiden Wellen möglich sind. Solange diese Abweichungen in einem bestimmten Bereich bleiben, beeinträchtigen sie weder die Leistung der Kraftübertragung, noch erzeugen sie Geräusche oder beeinträchtigen die Lebensdauer.
