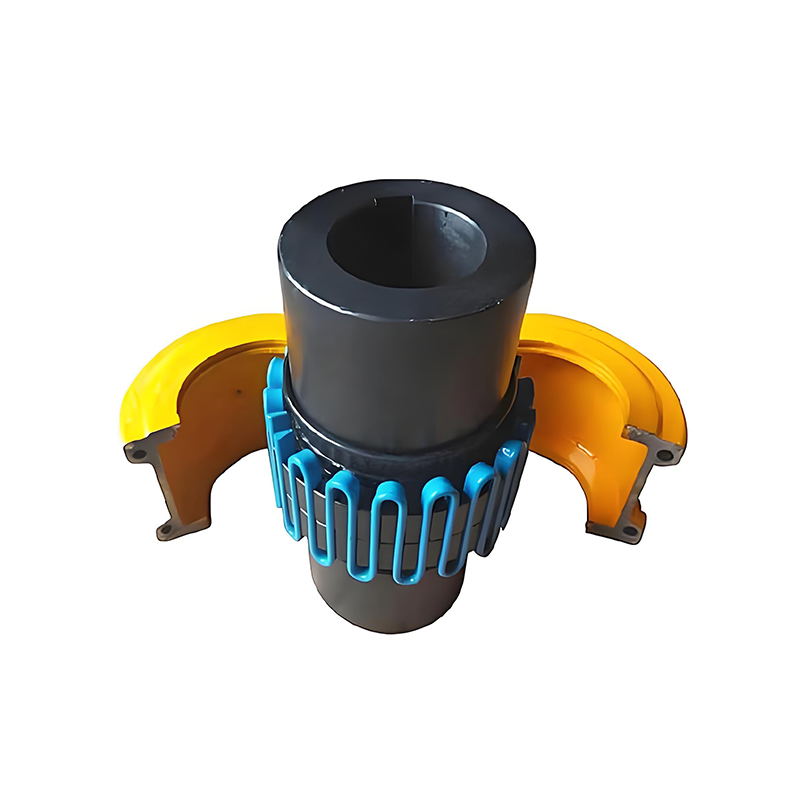

Name: RSK-Werksstandard-Serpentinenfeder-Gitterkupplung zur Kraftübertragung
Rating: 5 (99 reviews)

Spezifikation

Es handelt sich um eine einfache und kostengünstige Kupplung für Anwendungen mit hohem Drehmoment

Schlagfestigkeit, Vibrationsdämpfung und Anpassungsfähigkeit an wechselnde Belastungen sorgen für einen verbesserten Schutz der Ausrüstung

Schnelle Installation und Demontage sparen Zeit und Mühe

Ultralange Lebensdauer

Einfache Struktur und einfache Wartung

Geringe Installationsanforderungen und große Designvielfalt

Die Anforderungen an die Montagegenauigkeit bei Serpentinenfedergitterkupplungen sind geringer als bei allgemeinen Kupplungen

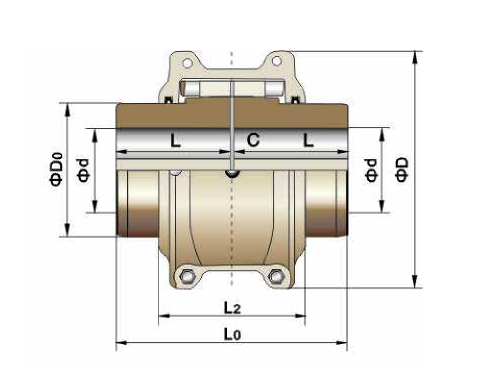

Modell	Nenndrehmoment/ Tn N. M	Zulässige Geschwindigkeit/N U/min	Maximales Achsloch L mm	Axiale Länge L mm	Länge L0 mm	L2 mm	D mm	D0 mm	Raum C mm	Gewicht (kein Loch) kg	TrägheitsmomentI Kg.m2	Ölladung kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Beschreibung

Es handelt sich um eine einfache und kostengünstige Kupplung für Anwendungen mit hohem Drehmoment.

Die Serpentinenfedergitterkupplung RSK von Jiangsu kombiniert die hohe Drehmomentkapazität von Zahnkupplungen mit der Flexibilität elastischer Kupplungen und ist damit eine einfachere und idealere Option unter mittelschweren bis schweren Kupplungen. Durch die Schnellzerlegungskonstruktion entfallen Installations- und Demontageschwierigkeiten vollständig und bieten eine wirtschaftlichere und zuverlässigere Kupplungslösung.

Schlagfestigkeit, Vibrationsdämpfung und Anpassungsfähigkeit an wechselnde Belastungen sorgen für einen verbesserten Schutz der Ausrüstung.

Die Zahnoberflächen der RSK-Serpentinenfeder-Gitterkupplung bestehen aus mehreren gekrümmten Oberflächen, die eine Variation der Kontaktfläche je nach Laständerungen ermöglichen. Durch diese Konstruktion hält die Kupplung Laststößen und wechselnden Belastungen besser stand und sorgt so für mehr Sicherheit beim Anfahren oder bei ungleichmäßiger Belastung. Darüber hinaus absorbiert die flexible Übertragung der Feder einen erheblichen Teil der Vibrationskräfte. Durch seine dämpfende Wirkung werden Stoßvibrationen um über 36 % reduziert, was ihn zu einem echten Stoß- und Vibrationsfilter für Kraftübertragungssysteme macht.

Schnelle Installation und Demontage sparen Zeit und Mühe.

Um den Schwierigkeiten und Ineffizienzen bei der Montage und Demontage von Kupplungen entgegenzuwirken, hat RSK eine brandneue Schnelldemontagekupplung entwickelt. Es verfügt über eine konische Oberflächenschnittstelle und nutzt mehrere hochfeste Schrauben an der Endfläche, um Kraft auszuüben, wodurch sowohl Expansions- als auch Verbindungseffekte erzielt werden. Dieses Design ermöglicht eine Spielpassung während der Installation und bietet gleichzeitig die Leistung einer Presspassung, was im Vergleich zu herkömmlichen Presspassungsprodukten eine Zeitersparnis von über 70 % bedeutet.

Ultralange Lebensdauer.

Die konische Feder wird aus hochfestem legiertem Stahl hergestellt und einem strengen Wärmebehandlungsprozess unterzogen, um eine überragende Steifigkeit und Flexibilität zu erreichen. Die Federoberfläche wird präzise sandgestrahlt, um die Molekularstruktur der Oberflächenschicht zu komprimieren, was zu einer verbesserten Verschleißfestigkeit und einer längeren Lebensdauer führt.

Einfache Struktur und einfache Wartung.

Geringe Installationsanforderungen und große Designvielfalt.

Die Anforderungen an die Montagegenauigkeit bei Serpentinenfedergitterkupplungen sind geringer als bei allgemeinen Kupplungen. Die Feder kann innerhalb der Zahnnuten der Halbkupplungshülse frei schwingen, wodurch erhebliche radiale, winkelige und axiale Abweichungen zwischen den beiden Wellen möglich sind. Solange diese Abweichungen in einem bestimmten Bereich bleiben, beeinträchtigen sie weder die Leistung der Kraftübertragung, noch erzeugen sie Geräusche oder beeinträchtigen die Lebensdauer.
