Spezifikation

Betriebswinkel ≤ 18°

Zulässige Ausdehnung ±12~±35

Grundlegende Spezifikationen:

Typ	Diagrammm	Nenndrehmoment (N·m)	Ermüdungsdrehmoment (N·m)	Zulässiger Betriebswinkel		Die Ausdehnung Δ	Das Trägheitsmoment GD³ J × 10 ^-3 (kg·m²)
				Zulässiger Betriebswinkel			L=500	L=1000	Alle weiteren 100 der Länge
				Im Wechsel	In Ruhe		Vollwelle	Hohlwelle	Vollwelle	Hohlwelle
BJ75DF	Abbildung 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Abbildung 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Abbildung 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Abbildung 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Abbildung 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Abbildung 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Abbildung 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Abbildung 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Abbildung 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

Die Hauptabmessungen:

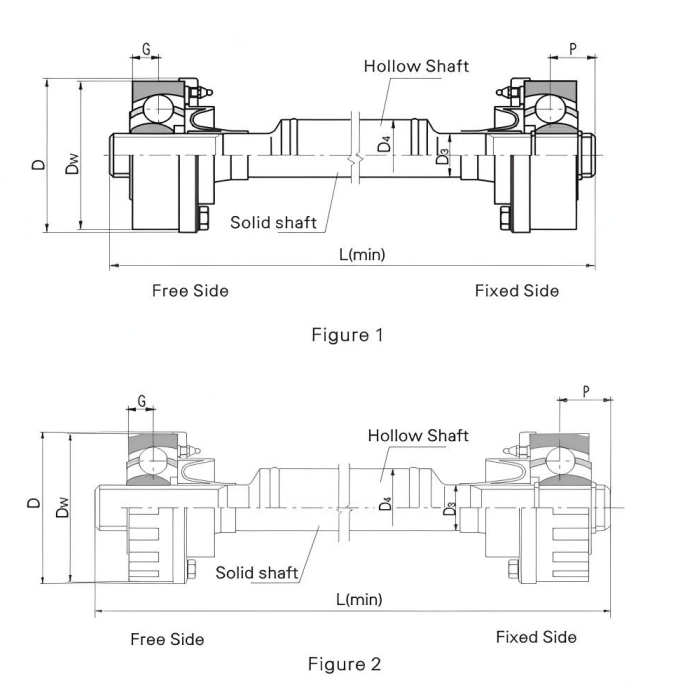

Typ	Diagrammm	Dw	D	G	P	Vollwelle D3	Hohlwelle D4	L(min)
Typ	Diagrammm	Dw	D	G	P	Vollwelle D3	Hohlwelle D4	Vollwelle	Hohlwelle
BJ75DF	Abbildung 1	80	85	12.2	16	22	50	145	505
BJ95DF	Abbildung 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Abbildung 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Abbildung 1	146	151	24.1	28	46	76	250	705
BJ175DF	Abbildung 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Abbildung 2	190	196	30	40	60	102	335	805
BJ225DF	Abbildung 2	212	218	32.5	48	66	102	375	805
BJ250DF	Abbildung 2	230	238	37.5	53	76	140	395	805
BJ300DF	Abbildung 2	266.7	273	42	65	84	140	445	805

Die Eigenschaften und Verwendung

Die Einstellung des Einbauabstands und der axialen Ausdehnung erfolgt durch die Gleitverzahnung im Kreuzgelenk.

Es wird hauptsächlich für den Antrieb der Andruckwalze, der Schrubbwalze, der Versiegelungswalze, der Endspannwalze und der Quetschwalze an metallurgischen Geräten verwendet.

Das symbolisierende Beispiel: BJ125DF1000

BJ: BJ-Typ

125: Die Spezifikation ist 125

DF: DF-Typ

1000: Die Länge beträgt 1000

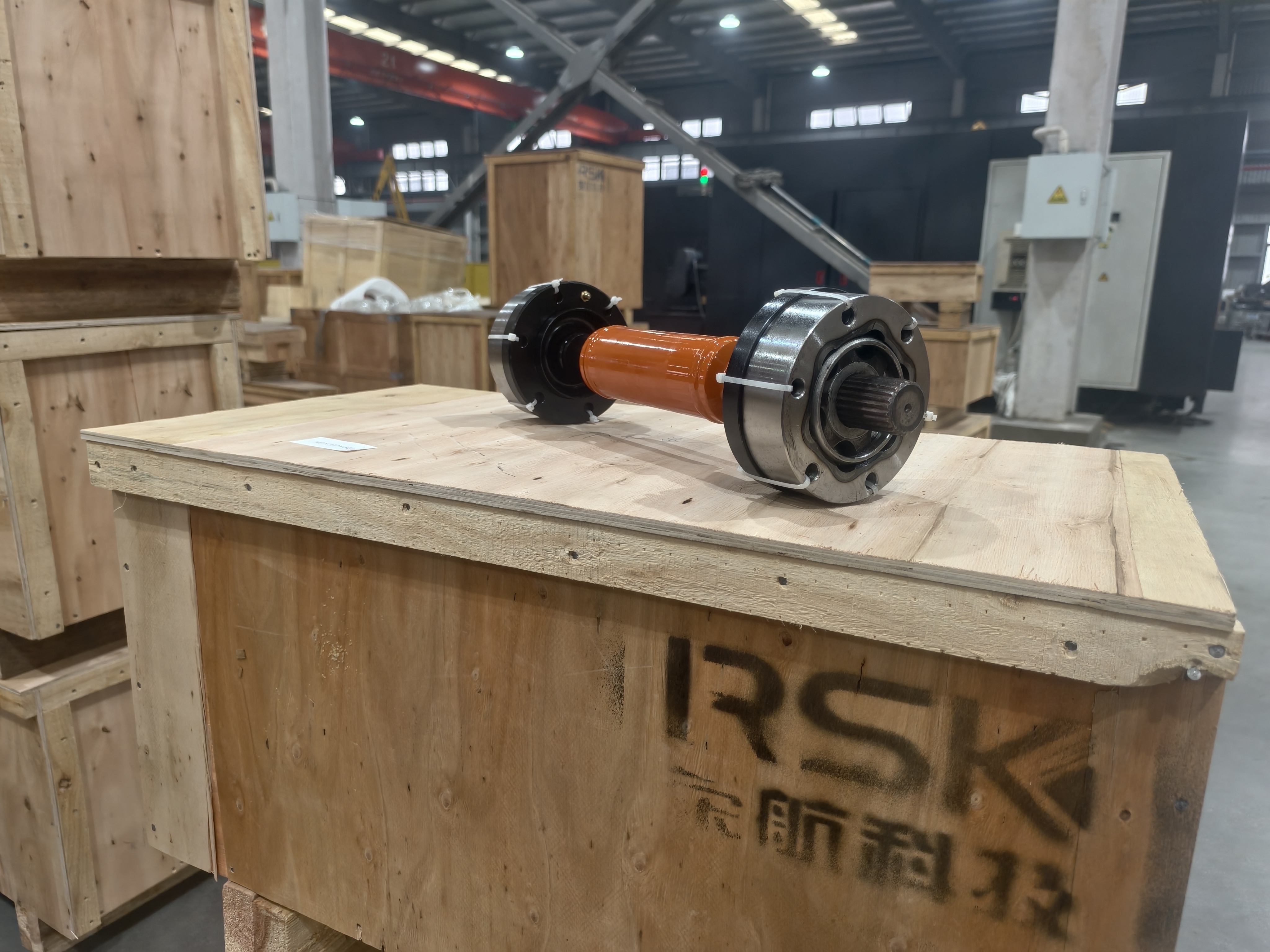

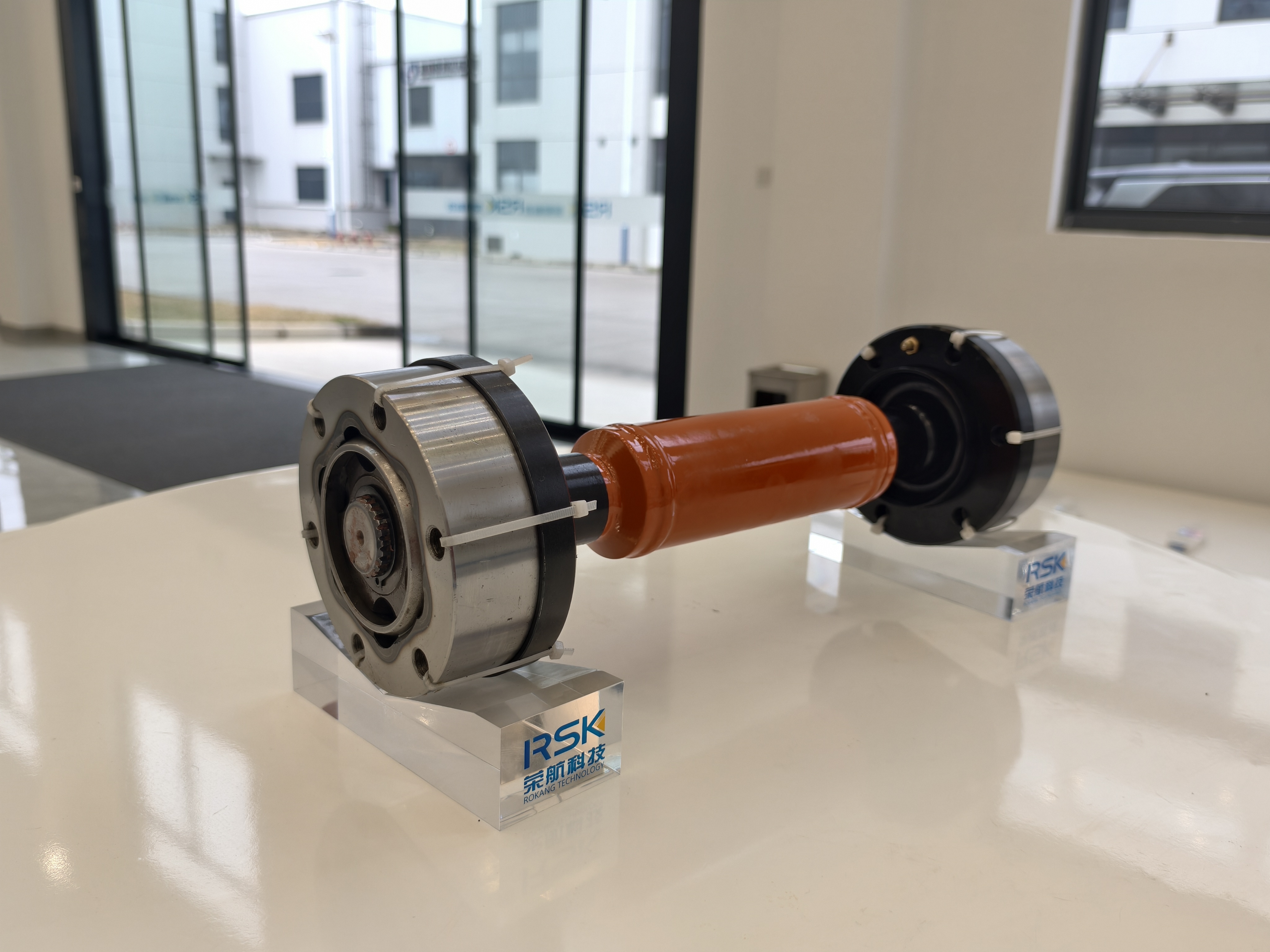

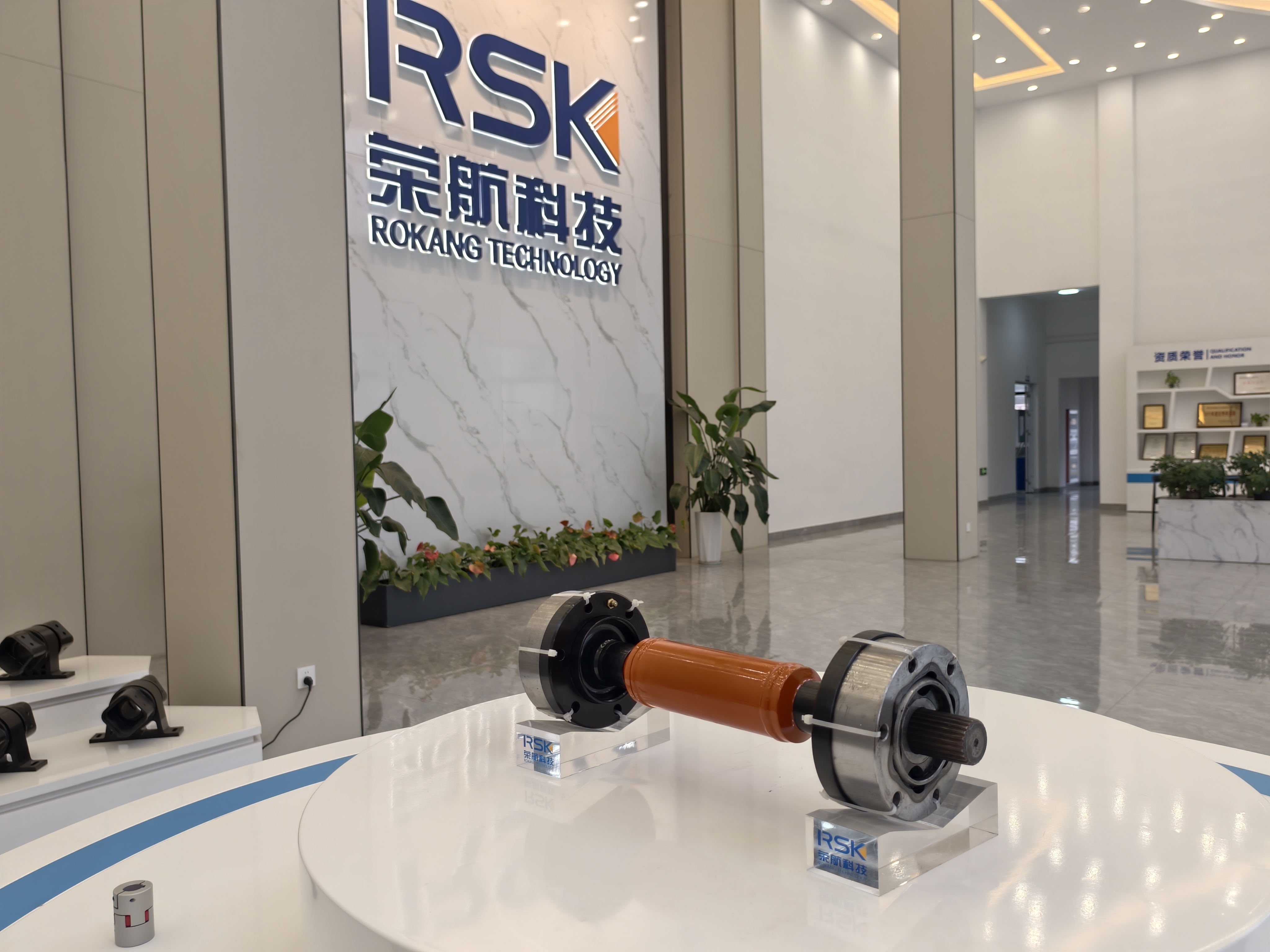

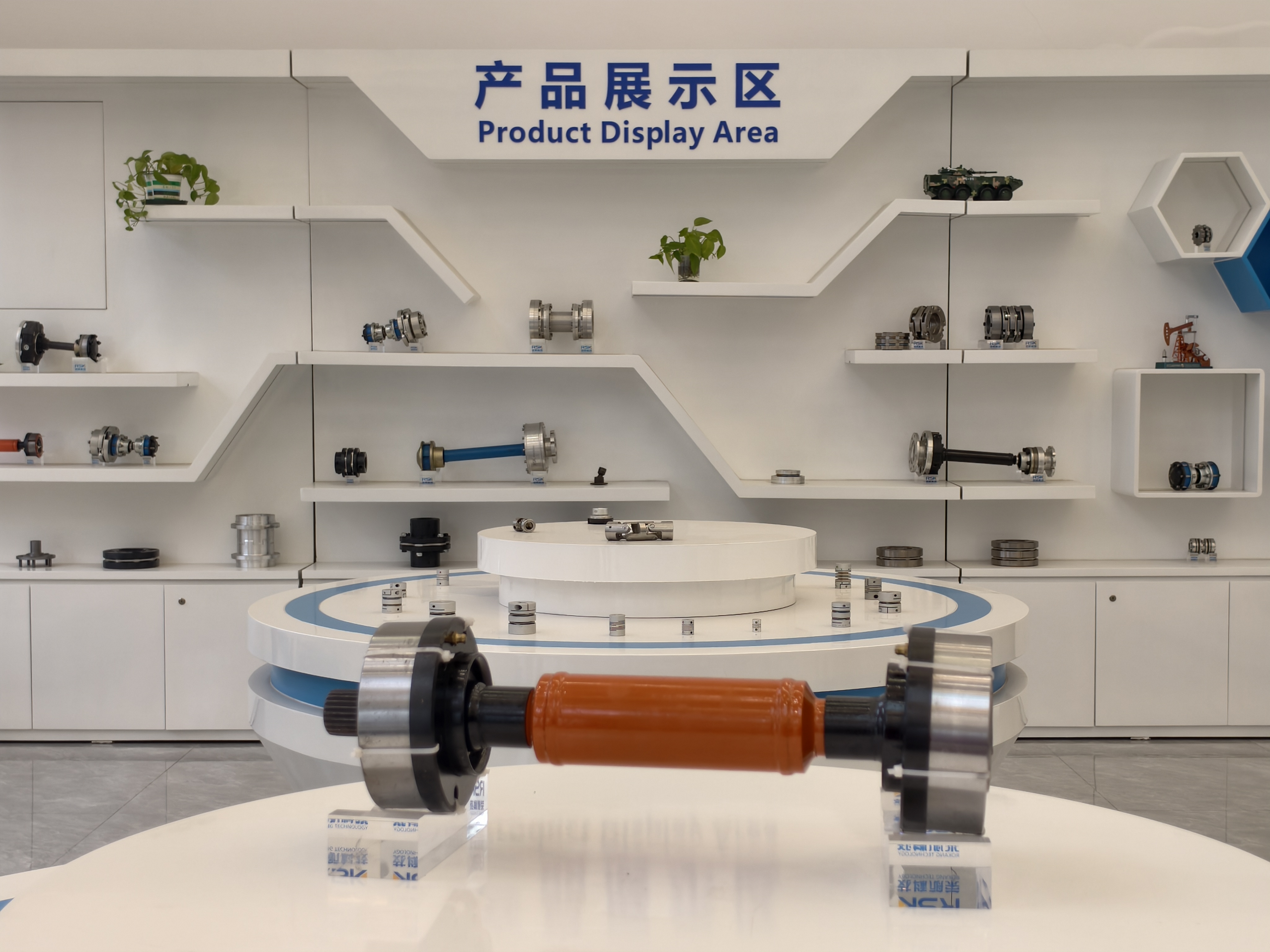

Beschreibung

Das RSK CV-Gelenk (Kugelkäfig-Gleichlaufgelenk) ist eine Hochleistungs-Getriebekomponente. Wir bieten zuverlässige, kostengünstige Gleichlaufgelenke. Sein konstruktiver Aufbau ist präzise und besteht im Wesentlichen aus einem Kugelkäfig-Außenring, einem sternförmigen Innenring, einem Käfig und einer kraftübertragenden Stahlkugel. Der Außenring des Kugelkäfigs und der sternförmige Innenring sind fest mit der antreibenden bzw. angetriebenen Welle verbunden. Die Mittelpunkte der kraftübertragenden Stahlkugeln liegen in der Ebene durch den Mittelpunkt der Kupplung und sind in der Laufbahn platziert, die aus den äußeren Kugelrillen des kugelförmigen Außenrings und den äußeren Kugelrillen des sternförmigen Innenrings besteht. Die Mittelpunkte der beiden Kugelflächen fallen mit dem Mittelpunkt der Universalkupplung zusammen und gewährleisten so die Genauigkeit und Stabilität des Betriebs.

Um prinzipiell sicherzustellen, dass die Mittelpunkte aller Stahlkugeln immer auf der Winkelhalbierenden zwischen den beiden Wellenachsen liegen, werden die Stahlkugeln im Fenster des Käfigs eingebaut. Auf diese Weise kann bei einer Winkeländerung zwischen Antriebs- und Abtriebswelle der Kupplung der Kraftübertragungspunkt weiterhin auf der Winkelhalbierenden liegen, so dass die Drehzahl zwischen Antriebs- und Abtriebswelle synchronisiert bleibt und eine stabile und effiziente Kraftübertragung erreicht wird.

Dieses Produkt weist eine hervorragende Verschleißfestigkeit auf. Schlüsselkomponenten bestehen aus hochfestem, verschleißfestem Stahl und werden durch fortschrittliche Verfahren wie Präzisionsschmieden und Kaltfließpressen verarbeitet, um die Stabilität der inneren Stahlstruktur zu gewährleisten und die Verschleißfestigkeit des Materials erheblich zu verbessern. Gleichzeitig wird die Oberfläche speziell mit einem Korrosionsschutz behandelt, um die Widerstandsfähigkeit des Produkts gegen Erosion in rauen Umgebungen weiter zu verbessern und seine Lebensdauer deutlich zu verlängern.

Es verfügt über ein breites Spektrum an Anwendungsszenarien, insbesondere in der Automobil-, Metallurgie-, Leichtindustrie-, Schwermaschinen- und anderen Industrien, in denen die Wellenübertragung unter Bedingungen großer Neigungswinkel und eingeschränkter radialer Abmessungen zuverlässige Stromverbindungs- und Übertragungsgarantien für verschiedene Arten mechanischer Geräte bieten kann.
