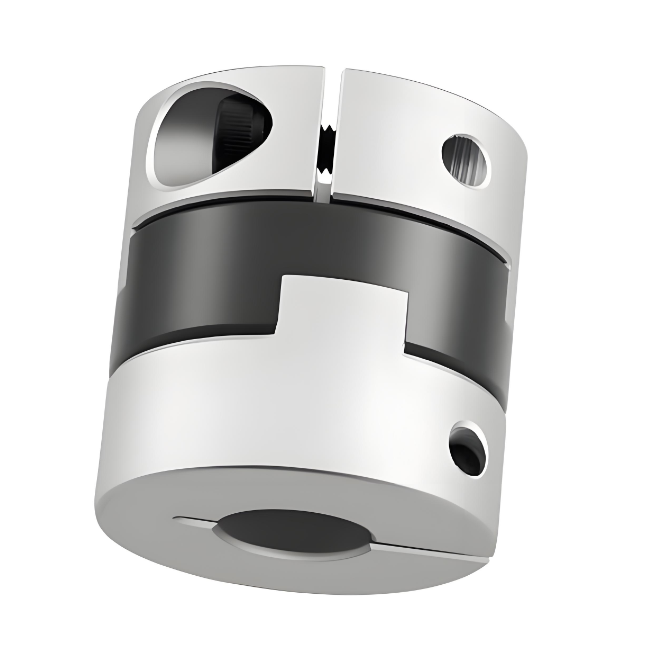

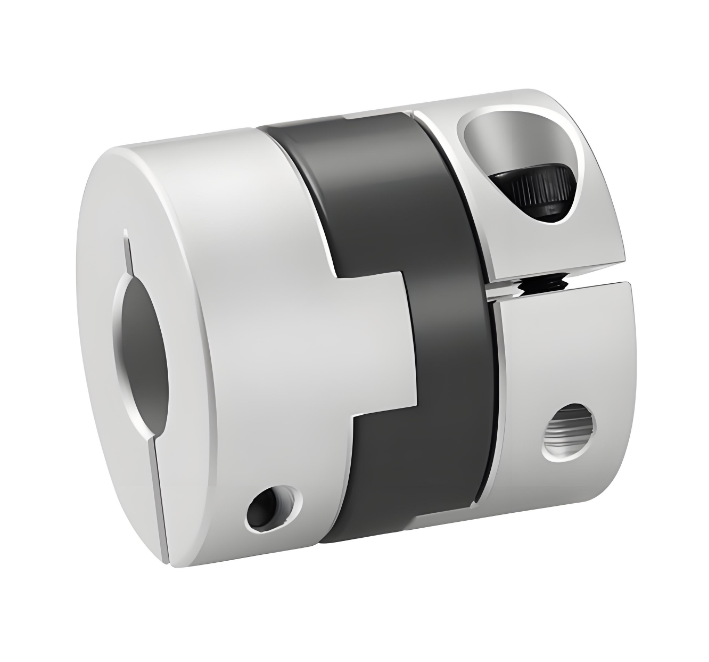

RSK-CPHCS Hochpräzise Oldham-Kupplungen aus Aluminiumlegierung, kurzer Typ

Die Wellenhülse besteht aus einer hochfesten Aluminiumlegierung

Kolloidales Material verwendet importiertes PA66, das eine gute Verschleißfestigkeit, Korrosionsbeständigkeit und elektrische Isolierung aufweist

Das verschiebbare Design gleicht radiale und Winkelabweichungen effektiver aus

Abnehmbares Design für einfache Installation

Methode zum Anziehen der Klemmschraube

Diese hochpräzise Oldham-Kupplung aus Aluminiumlegierung ist für Szenarien mit strengen Anforderungen an Übertragungsgenauigkeit und Gerätekompaktheit konzipiert. Seine Hülse besteht aus einer hochwertigen Aluminiumlegierung. Bei gleichzeitiger Gewährleistung einer hohen Festigkeit wird das Eigengewicht erheblich reduziert, die Trägheitslast während des Gerätebetriebs effektiv reduziert und die Gesamtbetriebseffizienz verbessert. ​

Vom Aufbau her besteht es im Wesentlichen aus zwei Hülsen mit radialen Rillen und einem einzigartigen Querschieber. Beim Arbeiten treibt die aktive Welle die Hülse auf einer Seite zum Drehen an, und der Querschieber mit seiner speziellen Struktur überträgt das Drehmoment präzise auf die Hülse auf der anderen Seite und treibt so die angetriebene Welle zum synchronen Betrieb an. Der Clou dieser Konstruktion besteht darin, dass der Querschieber bei einer unvermeidlichen radialen, winkeligen oder axialen Abweichung zwischen den beiden Wellen flexibel in der Nut gleiten kann, diese Fehler geschickt ausgleicht und die Stabilität und Kontinuität der Kraftübertragung gewährleistet. ​

In Bezug auf die Leistung weist die Kupplung eine ausgezeichnete Steifigkeit bei hohem Drehmoment auf, kann großen Belastungen standhalten und den Anforderungen verschiedener Arbeitsbedingungen gerecht werden; Es verfügt über eine extrem hohe Empfindlichkeit, kann präzise auf kleine Aktionsbefehle reagieren und eine präzise Übertragung erreichen. Gleichzeitig eliminiert die Eigenschaft des Nullrotationsspalts die durch den Spalt verursachte Verschiebungsabweichung und verbessert so die Übertragungsgenauigkeit erheblich. Darüber hinaus ist die einfache und kompakte Struktur nicht nur einfach zu installieren, sondern kann auch effektiv Platz sparen. Seine Ölkorrosionsbeständigkeit und seine elektrischen Isolationseigenschaften ermöglichen einen stabilen Betrieb in komplexen und rauen Umgebungen. ​

In Bezug auf die Anwendung wird es häufig in Automatisierungsgeräten, Präzisionsinstrumenten, medizinischen Geräten und anderen Bereichen eingesetzt und trägt dazu bei, dass diese Geräte eine hochpräzise, stabile und zuverlässige Kraftübertragung erreichen und eine solide Garantie für den effizienten Betrieb verschiedener Branchen bieten.
