DE
Schlüsselfunktionen
Kraftübertragung: Überträgt Rotationskraft von einer Kraftquelle auf eine angetriebene Komponente.
Ausgleich von Fehlausrichtungen: Ermöglicht die Kraftübertragung zwischen Wellen in unterschiedlichen Winkeln oder Versätzen, was für die Fahrzeugaufhängung oder Industriemaschinen von entscheidender Bedeutung ist.
Flexibilität: Passt sich an Abstands- und Winkeländerungen an, wenn sich Komponenten bewegen, z. B. wenn sich Räder über Unebenheiten bewegen.
Anwendungen
Automobil: Übertragung der Kraft vom Getriebe auf das Differenzial/die Räder in Fahrzeugen mit Hinterradantrieb (RWD) oder Allradantrieb (4WD).
Landwirtschaft: Anschließen von Traktormotoren an Geräte.
Industrie: In Schwermaschinen, Schiffsanwendungen und Anlagenbau
Keilverzahnung/Hülse: Ermöglicht die Verlängerung oder Verkürzung der Welle nach Bedarf und gleicht so axiale Bewegungen aus.

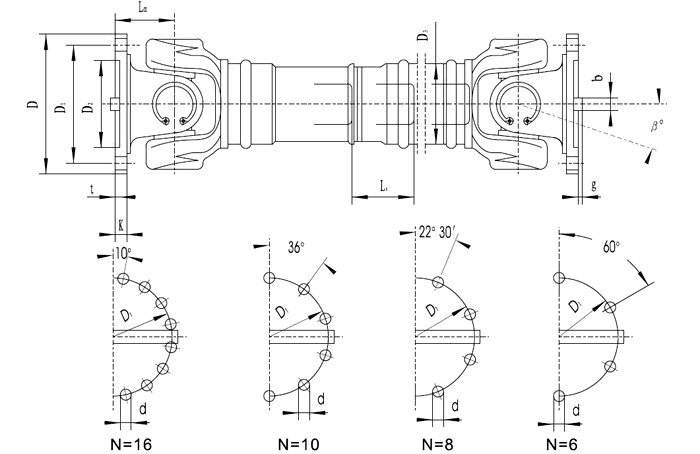

| P/N | Taktischer Durchmesser D/mm | Nenndrehmoment Tn/kN.m | Ermüdungsdrehmoment Tf/kN.m | Misa lign ment β/(。） | Abmessung (mm) | Axiale Verschiebung Ls/mm | Dynamisches TrägheitsmomentI (kg·m2) | Gewicht (Kg) | |||||||||||
| Lmin
| D1
| D2
| D3
| Lm
| n-d
| K | T | b | g
| Lmin | Immer 100 mm der Steigerung | Lmin | Immer 100 mm der Steigerung | ||||||
| SWC180DH1 | 180 | 12.5 | 6.3 | ≤25 | 650 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - | 75 | 0.165 | 0.0070 | 58 | 2.8 |
| SWC180DH2 | 600 | 55 | 0.162 | 56 | |||||||||||||||
| SWC180DH3 | 550 | 40 | 0.160 | 52 | |||||||||||||||
| SWC225DH1 | 225 | 40 | 20 | ≤15 | 710 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 85 | 0.415 | 0.0234 | 95 | 4.9 |
| SWC225DH2 | 640 | 70 | 0.397 | 92 | |||||||||||||||
| SWC250DH1 | 250 | 63 | 31.5 | ≤15 | 795 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 100 | 0.900 | 0.0277 | 148 | 5.3 |
| SWC250DH2 | 735 | 70 | 0.885 | 136 | |||||||||||||||
| SWC285DH1 | 285 | 90 | 45 | ≤15 | 950 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 120 | 1.876 | 0.0510 | 229 | 6.3 |
| SWC285DH2 | 880 | 80 | 1.801 | 221 | |||||||||||||||
| SWC315DH1 | 315 | 125 | 63 | ≤15 | 1070 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 130 | 3.331 | 0.0795 | 346 | 8.0 |
| SWC315DH2 | 980 | 90 | 3.163 | 334 | |||||||||||||||
| SWC350DH1 | 350 | 180 | 90 | ≤15 | 1170 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 140 | 6.215 | 0.2219 | 508 | 15.0 |
| SWC350DH2 | 1070 | 90 | 5.824 | 485 | |||||||||||||||
| SWC390DH1 | 390 | 250 | 125 | ≤15 | 1300 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 150 | 11.125 | 0.2219 | 655 | 15.0 |
| SWC390DH2 | 1200 | 90 | 10.763 | 600 | |||||||||||||||
