Spezifikation

Betriebswinkel=18°

Zulässige Ausdehnung 士12~±35

Verbindung mit Flanschnabe

Grundlegende Spezifikationen:

Typ	Diagrammm	Nenndrehmoment (N·m)	Ermüdungsdrehmoment (N·m)	Zulässiger Betriebswinkel		Die Ausdehnung Δ	Das Trägheitsmoment GD³ J × 10 ^-3 (kg·m²)
				Zulässiger Betriebswinkel			L=500	L=1000	Alle weiteren 100 der Länge
				Im Wechsel	In Ruhe		Vollwelle	Hohlwelle	Vollwelle	Hohlwelle
BJ75D	Abbildung 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Abbildung 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Abbildung 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Abbildung 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Abbildung 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Abbildung 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Abbildung 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Abbildung 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Abbildung 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

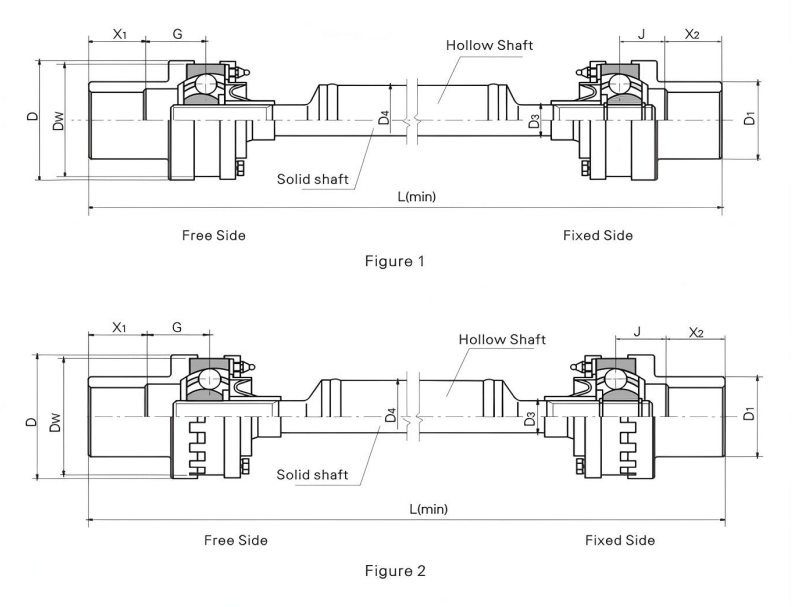

Die Hauptabmessungen:

Typ	Diagrammm	Dw	D	D1	G	J	Vollwelle D3	Hohlwelle D4	L(min)
Typ	Diagrammm	Dw	D	D1	G	J	Vollwelle D3	Hohlwelle D4	Vollwelle	Hohlwelle
BJ75D	Abbildung 1	80	85	55	38	26	22	50	280	640
BJ95D	Abbildung 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Abbildung 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Abbildung 1	146	151	105	72	50	46	76	520	970
BJ175D	Abbildung 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Abbildung 2	190	196	140	85	65	60	102	650	1120
BJ225D	Abbildung 2	212	218	160	90	70	66	102	720	1140
BJ250D	Abbildung 2	230	238	180	100	80	76	140	750	1160
BJ300D	Abbildung 2	266.7	273	205	115	90	84	140	830	1190

Bemerkungen :X ₁ ,X ₂ sind die Längen der Wellenenden, die vom Kunden festgelegt werden.

Die Eigenschaften und Verwendung

Die Einstellung des Einbauabstands und der axialen Ausdehnung erfolgt durch die Gleitverzahnung im Kreuzgelenk.

Es wird hauptsächlich für den Antrieb der Andruckwalze, der Schrubbwalze, der Versiegelungswalze, der Endspannwalze und der Quetschwalze an metallurgischen Geräten verwendet.

Das symbolisierende Beispiel: BJ125D1000

BJ: BJ-Typ

125: Die Spezifikation ist 125

D: D-Typ

1000: Die Länge beträgt 1000

Beschreiben

Die Universalkupplung mit Bogenrillenkugelkäfig und konstanter Drehzahl ist eine Präzisionskomponente, die im Bereich moderner Industriegetriebe eine Schlüsselrolle spielt. Mit seiner hervorragenden Leistung und zuverlässigen Qualität ist es zur idealen Wahl für viele anspruchsvolle Anwendungsszenarien geworden.

Das Gleichlaufgelenk besteht hauptsächlich aus Kernkomponenten wie dem Außenring des Kugelkäfigs, dem sternförmigen Innenring, dem Käfig und der Kraftübertragungsstahlkugel. Der Außenring des Kugelkäfigs und der sternförmige Innenring sind fest mit der Master- bzw. Slave-Welle verbunden. Der Mittelpunkt der Kraftübertragungsstahlkugel liegt in der Ebene durch die Mitte der Kupplung und wird in der Laufbahn platziert, die aus den äußeren Kugelrillen des kugelförmigen Außenrings und den äußeren Kugelrillen des sternförmigen Innenrings besteht. Die Mittelpunkte der beiden Kugeln stimmen genau mit dem Mittelpunkt der Universalkupplung überein und die Stahlkugeln sind im Fenster des Käfigs eingebaut. Solch eine exquisite Konstruktion stellt sicher, dass bei einer Winkeländerung zwischen der Master- und der Slave-Welle der Kupplung der Kraftübertragungspunkt immer auf der Winkelhalbierenden liegt, wodurch die Synchronisierung der Geschwindigkeit zwischen der Master- und der Slave-Welle realisiert wird, was auch der Hauptgrund dafür ist, dass sie als synchrone Universalkupplung mit konstanter Geschwindigkeit bezeichnet wird.

Leistungstechnisch weist diese Kupplung viele Highlights auf. Die Synchronisierung ist hervorragend, wodurch das Problem eines instabilen Gerätebetriebs aufgrund von Geschwindigkeitsunterschieden effektiv vermieden wird. Es verfügt über eine starke Puffer- und Vibrationsreduzierungsleistung, die den Lärm während des Übertragungsprozesses erheblich reduzieren und eine ruhigere Umgebung für den Gerätebetrieb schaffen kann. Darüber hinaus kann bei gleichem Rotationsdurchmesser und Neigungswinkel die Tragfähigkeit im Vergleich zu ähnlichen Produkten um das 0,5- bis 1-fache erhöht werden, sodass große Drehmomente problemlos übertragen werden können. Sowohl in axialer als auch in radialer Richtung weist es einen großen Kompensationsbetrag auf, insbesondere in axialer Richtung, der ohne externe Keilverzahnungen erreicht werden kann, was die Gesamtstruktur der Ausrüstung erheblich vereinfacht. Darüber hinaus bietet die Kupplung die Vorteile einer neuartigen Struktur, eines geringen Gewichts, einer guten Verarbeitbarkeit usw., was für die Massenproduktion geeignet ist und zur Kostensenkung beiträgt. Gleichzeitig ist es zuverlässig im Betrieb, einfach zu montieren und zu demontieren, leicht täglich zu warten und hat eine lange Lebensdauer. Egal, ob es sich um schwere Lasten bei niedriger Geschwindigkeit oder um Getriebebedingungen mit hoher Geschwindigkeit handelt, es kommt problemlos damit zurecht.

Synchrone Konstantgeschwindigkeits-Universalkupplungen mit festem Kugelkäfig und hohem Drehmoment werden in vielen Branchen wie Metallurgie, Bergbau, Maschinenbau, Petrochemie usw. häufig eingesetzt. In großen Stahlwalzanlagen in der metallurgischen Industrie kann sie ein großes Drehmoment stabil übertragen, um die Effizienz und Genauigkeit des Stahlwalzprozesses sicherzustellen. in der Aushub- und Transportausrüstung von Bergbaumaschinen kann es sich an komplexe Arbeitsbedingungen anpassen, um eine stabile und zuverlässige Kraftübertragung zu gewährleisten; bei Hebe- und Aushubarbeiten von Maschinenbaumaschinen bietet es eine starke Unterstützung für die starke Leistungsabgabe der Ausrüstung; In großen Misch- und Förderanlagen der petrochemischen Industrie spielt es eine wichtige Übertragungsrolle.
