Großhandel RSK-GIICL ballige Zahnradkupplung, schmale Ausführung, hervorragender Ausgleich von Winkel- und Radialfehlern

Zuhause / Produkte / Zahnradkupplungen / RSK-GIICL ballige Zahnradkupplung, schmale Ausführung, hervorragender Ausgleich von Winkel- und Radialfehlern

RSK-GIICL ballige Zahnradkupplung, schmale Ausführung, hervorragender Ausgleich von Winkel- und Radialfehlern

Name: RSK-GIICL ballige Zahnradkupplung, schmale Ausführung, hervorragender Ausgleich von Winkel- und Radialfehlern
Rating: 5 (99 reviews)

Kontaktieren Sie uns

VORHERIGER: RSK-GIICLZ Trommelzahnradkupplung mit schmaler Zwischenwelle für schwere Kraftübertragungsanwendungen NÄCHSTER: Kein nächster Artikel

Spezifikation
Beschreibung

Spezifikation

Hervorragender Ausgleich von Winkel- und Radialfehlern

Hohe Belastbarkeit, geringer Verschleiß, lange Lebensdauer

Automatische Ausrichtung und Selbstzentrierung

Kompakte Struktur, hohe Drehmomentübertragung

Erfordert Schmierung und Abdichtung

Hohe Zuverlässigkeit, geeignet für raue Bedingungen

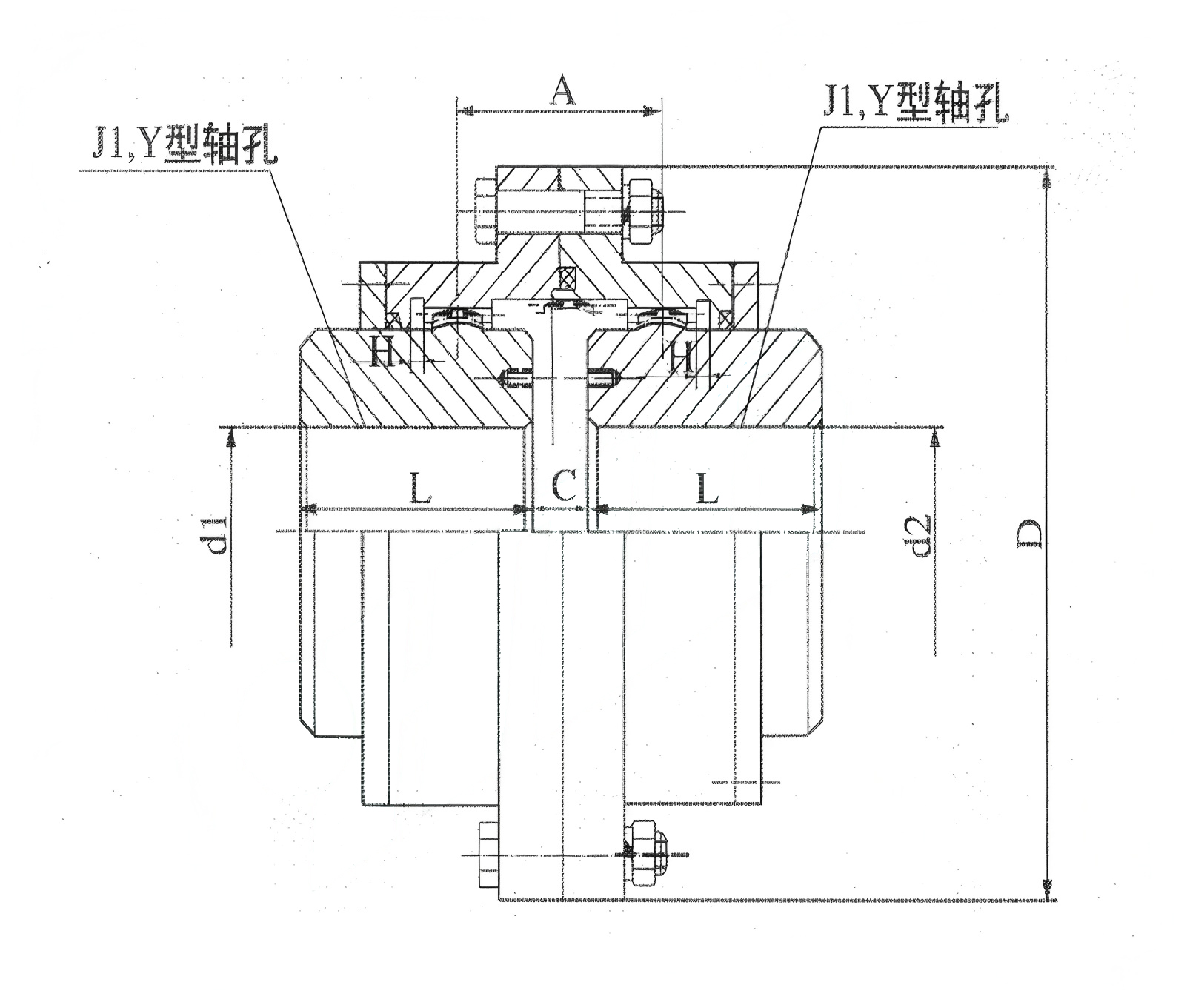

P/N	Nenndrehmoment Tn N.m	Axiale Bohrungslänge	Axialer Bohrungsdurchmesser	D	A	C	H	Gewicht (kg)
		Y,J1	d1,d2
		L
GIICL1	355	38-82	14-35	103	36	8	2	5.1
GIICL2	630	38-112	16-45	115	42	8	2	6.2
GIICL3	1000	38-112	22-56	127	44	8	2	8.6
GIICL4	1600	60-142	38-65	149	49	8	2	14.5
GIICL5	2800	84-142	40-75	167	55	10	2.5	19.6
GIICL6	4500	84-172	45-90	187	56	10	2.5	31.2
GIICL7	6300	84-212	50-105	204	60	10	3.5	47.2
GIICL8	9000	84-212	55-115	230	67	10	3.5	47.2
GICL9	14000	107-252	60-135	256	69	12	3	95.8
GIICL10	20000	107-252	65-150	287	78	14	3.5	119
GIICL11	31500	107-302	70-175	325	81	14	3.5	189
GIICL12	15000	107-352	75-200	362	89	16	4	285
GIICL13	63000	202-352	150-225	412	98	18	4.5	360
GIICL14	100000	242-410	170-250	462	172	22	5.5	544
GIICL15	160000	282-470	190-285	512	182	22	5.5	786
GIICL16	224000	282-470	220-320	580	209	28	7	1027
GIICL17	315000	330-550	250-365	644	198	28	7	1532
GIICL18	450000	380-650	280-400	726	272	28	8	2278
GIICL19	630000	380-650	300-470	818	232	32	8	3026
GIICL20	900000	450-800	360-540	928	247	32	10.5	4430
GIICL21	1250000	540-800	400-600	1022	255	40	11.5	6152
GIICL22	1600000	540-800	450-680	1134	262	40	13	7738
GIICL23	2240000	680-800	500-770	1282	299	50	14.5	11553
GIICL24	3150000	680-900	560-880	1428	317	50	16.5	16615
GIICL25	4000000	900-1000	670-1040	1644	325	50	19	27797

Beschreibung

I. Kernvorteile (im Vergleich zu Stirnradkupplungen)

Hervorragender Ausgleich von Winkel- und Radialfehlern

Tonnenförmiges Design: Die Außenkanten der Außenzähne sind kugelförmig (fassförmig) geformt, was für ein größeres Spiel sorgt.
Wirkung: Ermöglicht den Eingriff der Innen- und Außenzähne in größeren Winkeln und gleicht bestimmte radiale Versätze aus. Typischerweise kann der Winkelausgleich 1°30′ erreichen, und der Radialausgleich ist deutlich besser als bei Stirnradkupplungen. Dies ist sein grundlegendster Vorteil.

Hohe Belastbarkeit, geringer Verschleiß, lange Lebensdauer

Oberflächenkontakt: Bei einer Fehlausrichtung behalten Tonnenzähne den Oberflächenkontakt bei und vermeiden so die Kantenbelastung und Spannungskonzentration, die bei Geradzähnen üblich sind.
Effektive Lastverteilung: Die Last wird gleichmäßiger über die Zahnbreite verteilt, wodurch der Druck pro Flächeneinheit reduziert wird.
Wirkung: Erhöht die Belastbarkeit und Stoßfestigkeit der Kupplung erheblich, reduziert gleichzeitig den Verschleiß und verlängert die Lebensdauer.

Automatische Ausrichtung und Selbstzentrierung

Die sphärische Eingriffscharakteristik von Tonnenzähnen sorgt für ein gewisses Maß an „Selbstanpassungsfähigkeit“. Es kann geringfügige Fehlausrichtungen, die durch Installationsfehler oder Fundamentsetzungen verursacht werden, automatisch ausgleichen und schützt so die Lager angeschlossener Geräte.

II. Strukturelle und andere Eigenschaften

Kompakte Struktur, hohe Drehmomentübertragung

Bei gleicher Größe können Tonnenzahnkupplungen ein höheres Drehmoment übertragen und bieten einen hohen volumetrischen Wirkungsgrad.

Erfordert Schmierung und Abdichtung

Schmierung: Da es sich um eine starre bewegliche Kupplung handelt, benötigen ihre Zahnoberflächen eine gute Schmierung (typischerweise Öl oder Fett), um Verschleiß und Wärmeentwicklung zu minimieren.
Abdichtung: Zur Standardausrüstung gehören Dichtungen wie O-Ringe oder Lippendichtungen, um das Austreten von Schmiermittel und das Eindringen von externen Verunreinigungen zu verhindern. Die Zuverlässigkeit der Dichtung hat direkten Einfluss auf die Lebensdauer der Kupplung.

Hohe Zuverlässigkeit, geeignet für raue Bedingungen

Aufgrund ihrer Haltbarkeit werden Kupplungen vom Typ GIICL häufig in Anwendungen mit Dauerbetrieb, schweren Lasten, mittleren bis hohen Geschwindigkeiten und leichten Fluchtungsfehlern eingesetzt. Beispiele hierfür sind: metallurgische Walzwerke, Bergbaumaschinen, schwere Hebegeräte, Schiffsantriebssysteme und Generatoren.
