Spezifikation

Es handelt sich um eine einfache und kostengünstige Kupplung für Anwendungen mit hohem Drehmoment

Schlagfestigkeit, Vibrationsdämpfung und Anpassungsfähigkeit an wechselnde Belastungen sorgen für einen verbesserten Schutz der Ausrüstung

Schnelle Installation und Demontage sparen Zeit und Mühe

Ultralange Lebensdauer

Einfache Struktur und einfache Wartung

Geringe Installationsanforderungen und große Designvielfalt

Die Anforderungen an die Montagegenauigkeit bei Serpentinenfedergitterkupplungen sind geringer als bei allgemeinen Kupplungen

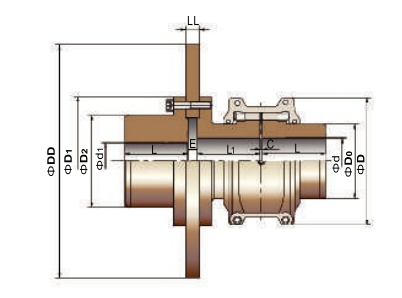

Modell	Nenndrehmoment/ Tn N. M	Bremsmoment Tn N.m	Zulässige Geschwindigkeit/ N U/min	Maximales Achsloch/ d1 mm	Maximales Achsloch d mm	Axiale Länge L mm	Unter Länge L1 mm	Außenabmessungen der Bremswanne DD mm	Breite der Bremswanne LL mm	D mm	D2 mm	Raum C mm	Raum E mm	Gewicht (kein Loch, keine Scheibe) kg	Ölfüllung (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Beschreiben

Es handelt sich um eine einfache und kostengünstige Kupplung für Anwendungen mit hohem Drehmoment.

Die Serpentinenfedergitterkupplung RSK von Jiangsu kombiniert die hohe Drehmomentkapazität von Zahnkupplungen mit der Flexibilität elastischer Kupplungen und ist damit eine einfachere und idealere Option unter mittelschweren bis schweren Kupplungen. Durch die Schnellzerlegungskonstruktion entfallen Installations- und Demontageschwierigkeiten vollständig und bieten eine wirtschaftlichere und zuverlässigere Kupplungslösung.

Schlagfestigkeit, Vibrationsdämpfung und Anpassungsfähigkeit an wechselnde Belastungen sorgen für einen verbesserten Schutz der Ausrüstung.

Die Zahnoberflächen der RSK-Serpentinenfeder-Gitterkupplung bestehen aus mehreren gekrümmten Oberflächen, die eine Variation der Kontaktfläche je nach Laständerungen ermöglichen. Durch diese Konstruktion hält die Kupplung Laststößen und wechselnden Belastungen besser stand und sorgt so für mehr Sicherheit beim Anfahren oder bei ungleichmäßiger Belastung. Darüber hinaus absorbiert die flexible Übertragung der Feder einen erheblichen Teil der Vibrationskräfte. Durch seine dämpfende Wirkung werden Stoßvibrationen um über 36 % reduziert, was ihn zu einem echten Stoß- und Vibrationsfilter für Kraftübertragungssysteme macht.

Schnelle Installation und Demontage sparen Zeit und Mühe.

Um den Schwierigkeiten und Ineffizienzen bei der Montage und Demontage von Kupplungen entgegenzuwirken, hat RSK eine brandneue Schnelldemontagekupplung entwickelt. Es verfügt über eine konische Oberflächenschnittstelle und nutzt mehrere hochfeste Schrauben an der Endfläche, um Kraft auszuüben, wodurch sowohl Expansions- als auch Verbindungseffekte erzielt werden. Dieses Design ermöglicht eine Spielpassung während der Installation und bietet gleichzeitig die Leistung einer Presspassung, was im Vergleich zu herkömmlichen Presspassungsprodukten eine Zeitersparnis von über 70 % bedeutet.

Ultralange Lebensdauer.

Die konische Feder wird aus hochfestem legiertem Stahl hergestellt und einem strengen Wärmebehandlungsprozess unterzogen, um eine überragende Steifigkeit und Flexibilität zu erreichen. Die Federoberfläche wird präzise sandgestrahlt, um die Molekularstruktur der Oberflächenschicht zu komprimieren, was zu einer verbesserten Verschleißfestigkeit und einer längeren Lebensdauer führt.

Einfache Struktur und einfache Wartung.

Geringe Installationsanforderungen und große Designvielfalt.

Die Anforderungen an die Montagegenauigkeit bei Serpentinenfedergitterkupplungen sind geringer als bei allgemeinen Kupplungen. Die Feder kann innerhalb der Zahnnuten der Halbkupplungshülse frei schwingen, wodurch erhebliche radiale, winkelige und axiale Abweichungen zwischen den beiden Wellen möglich sind. Solange diese Abweichungen in einem bestimmten Bereich bleiben, beeinträchtigen sie weder die Leistung der Kraftübertragung, noch erzeugen sie Geräusche oder beeinträchtigen die Lebensdauer.
