Name: RSK-KC-Kettenkupplungen für die Kraftübertragung, einfache Installation, geringere Ausrichtungsanforderungen
Rating: 5 (99 reviews)

RSK-KC-Kettenkupplungen für die Kraftübertragung, einfache Installation, geringere Ausrichtungsanforderungen

Kontaktieren Sie uns

Spezifikation

Einfache Struktur, niedrige Kosten

Einfache Installation, geringere Ausrichtungsanforderungen

Starke Tragfähigkeit

Ermöglicht eine relativ große axiale Verschiebung

Einfache Wartung (für offene Designs)

Einfache Demontage

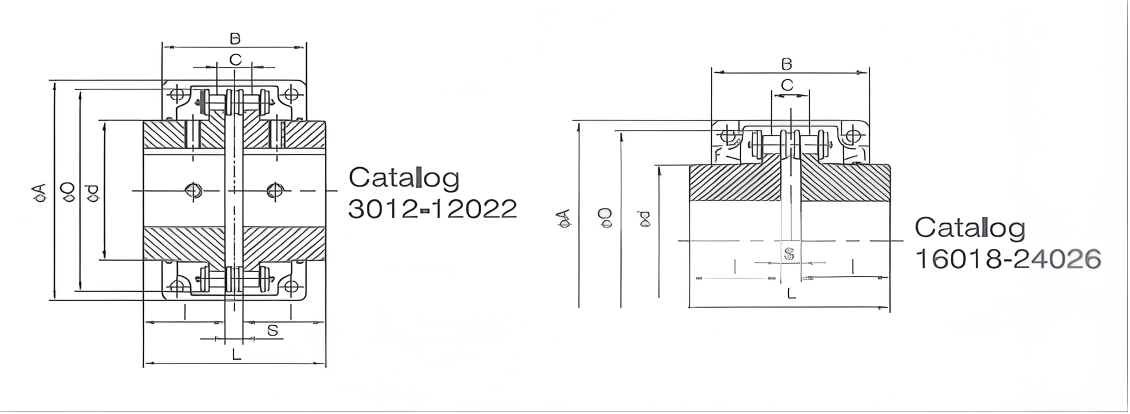

P/N

Anwendbar

Reichweite von

Welle

Pilot

Max

Eckig

(Abschluss)

Bolzen

Max

Drehmoment (Nm)

Max

Revolution (U/min)

Augenblick

Von Trägheit

(kg. cm²)

Erforderlich

Menge von

Fett (kg)

Gewicht G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Beschreibung

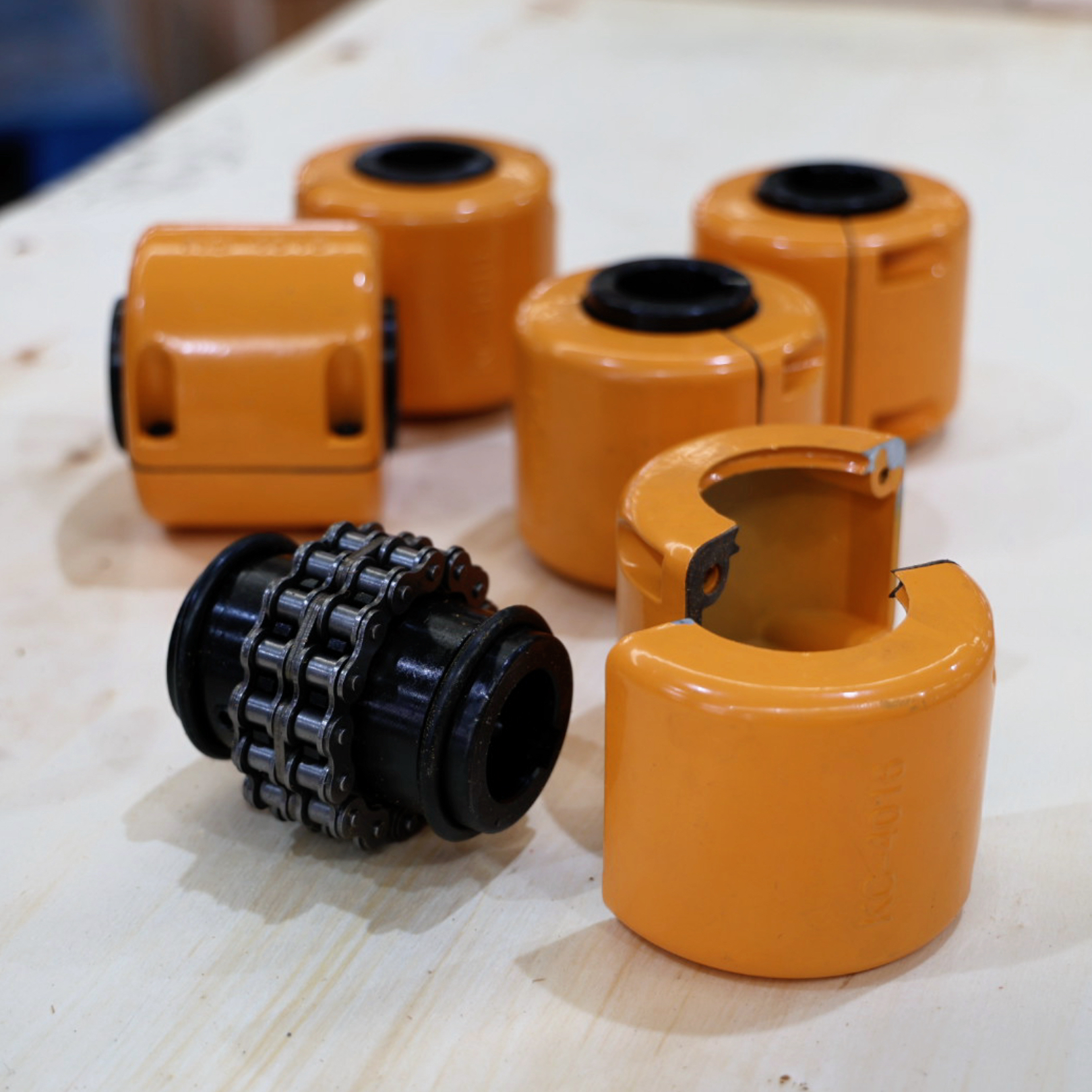

Die KC-Kettenkupplung, allgemein als „Rollenkettenkupplung“ bekannt, ist ein mechanisches Element, das die Kraft durch den Eingriff zwei- oder mehrsträngiger Rollenketten mit zwei kettenradartigen Halbkupplungen gleicher Zähnezahl überträgt.

Sein Kernprinzip beruht auf der „Flexibilität“ der Kette, um die relative Verschiebung zwischen zwei Wellen auszugleichen, während gleichzeitig der Eingriff zwischen den Kettenradzähnen und den Kettenrollen zur Drehmomentübertragung genutzt wird. Sie gehört zur Kategorie der flexiblen Kupplungen ohne elastische Elemente. Die Kompensationsfähigkeit ergibt sich in erster Linie aus dem Spiel innerhalb der Kettenscharniere und der inhärenten Flexibilität der Kette.

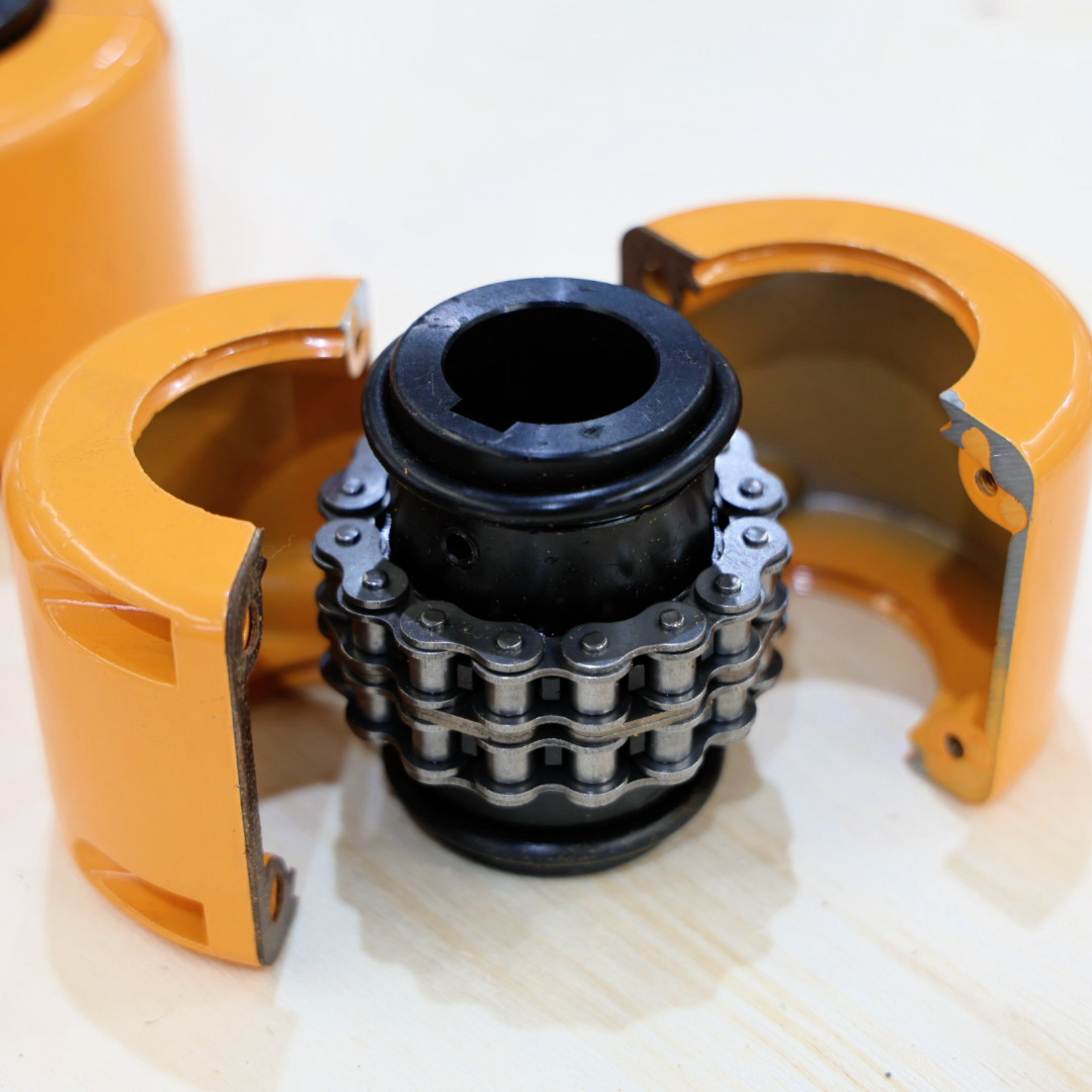

Eine Standard-KC-Kettenkupplung besteht im Wesentlichen aus folgenden Komponenten:

Zwei Kettenrad-Halbkupplungen: Identische Form wie Kettenräder, typischerweise aus hochwertigem legiertem Stahl gefertigt und über Keile, Kegelbuchsen usw. mit der Antriebs- und Abtriebswelle verbunden.

Doppelsträngige (oder mehrsträngige) Rollenkette: Dient als flexibles Zwischenelement, das um beide Halbkupplungen gewickelt ist und mit diesen in Eingriff steht.

Schutz (Gehäuse): Normalerweise aus zwei geteilten Metallabdeckungen (Stahl oder Aluminium) gefertigt, die mit Schrauben befestigt sind. Seine Kernfunktionen sind:

Sicherheitsschutz: Verhindert, dass die sich schnell drehende Kette herausfliegt und bei Bruch Unfälle verursacht.

Schmiermittelbehälter: Kann mit Fett gefüllt werden, um eine kontinuierliche Schmierung und Rostschutz für die Kette zu gewährleisten.

Staub- und Schmutzschutz: Schützt die Kette vor Staub, Feuchtigkeit und Schmutz von außen.

Hauptmerkmale

Einfache Struktur, niedrige Kosten:

Wenige Komponenten, ausgereifte Fertigungsprozesse (Kettenräder und Ketten sind Standardteile). Sie gehört zu den Kupplungstypen mit dem höchsten Preis-Leistungs-Verhältnis.

Einfache Installation, geringere Ausrichtungsanforderungen:

Aufgrund seines inhärenten Spiels und seiner Flexibilität lässt es sich gut an axiale, radiale und winklige Installationsfehler (kombinierte Fehlausrichtung) zwischen Wellen anpassen. Installation und Ausrichtung sind im Vergleich zu Zahnrad- oder Scheibenkupplungen schneller und einfacher.

Starke Tragfähigkeit:

Die mehrsträngige Kettenkonstruktion kann ein beträchtliches Drehmoment übertragen und eignet sich daher für Antriebsanwendungen mittlerer Leistung und mittlerer Last.

Ermöglicht eine relativ große axiale Verschiebung:

Die Kette kann axial entlang der Zähne des Kettenrads gleiten, wodurch ein erheblicher axialer Spielraum ausgeglichen werden kann, der durch Wärmeausdehnung oder Lagerspiel verursacht wird.

Einfache Wartung (für offene Designs):

Frühe offene Kettenkupplungen ohne Schutzvorrichtungen ermöglichten eine direkte Beobachtung des Verschleißes und eine einfache Schmierung. Moderne geschützte Konstruktionen erfordern außerdem nur ein regelmäßiges Öffnen des Gehäuses zur Inspektion und Nachschmierung.

Einfache Demontage:

Erfordert keine axiale Bewegung der angeschlossenen Maschinen. Durch einfaches Entfernen der Schutzschrauben und des Kettenverbindungsglieds (falls verwendet) kann die Kette abgenommen und somit gelöst werden.

Hauptanwendungsfelder

KC-Kettenkupplungen eignen sich für wirtschaftliche Anwendungen mit mittleren bis niedrigen Geschwindigkeiten und mittleren Lasten, die einen gewissen Ausgleich von Fluchtungsfehlern erfordern und bei denen eine hohe Übertragungsgenauigkeit nicht entscheidend ist

wie zum Beispiel:

Landmaschinen: Antriebe für Erntemaschinen, Traktoren usw.

Fördertechnik: Antriebe für Bandförderer, Kettenförderer.

Allgemeine Industrieausrüstung: Ventilatoren, Pumpen, Mischer, Fässer.

Baumaschinen: Kleine Mischanlagen, Hebezeuge.

Einige kostensensible leichte Industriemaschinen.
