Außergewöhnliche Flexibilität und Vergütungskapazität

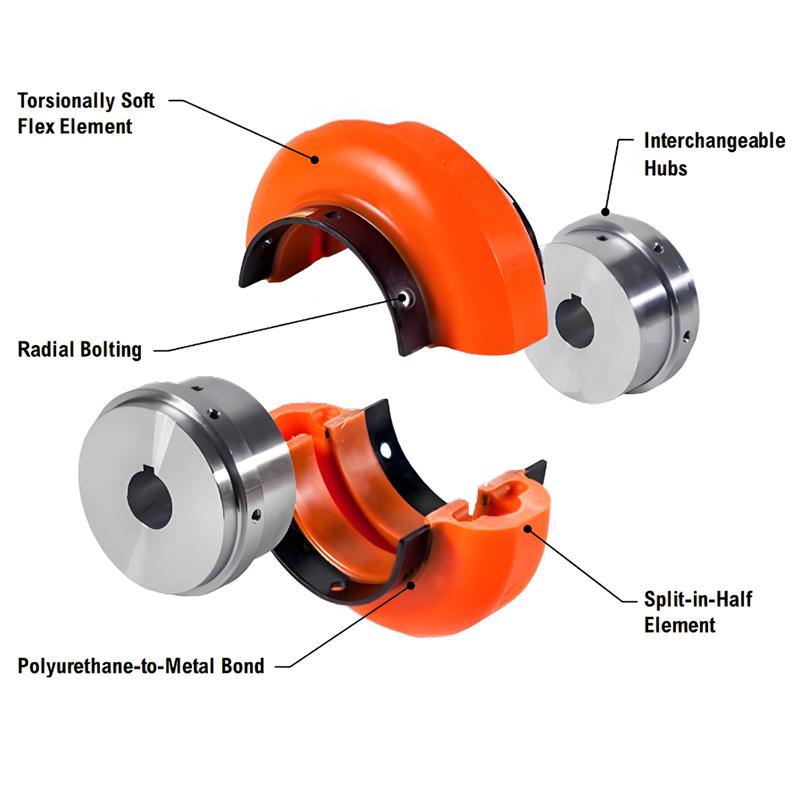

Ausgezeichnete Torsionselastizität: Absorbiert und isoliert wirksam starke Torsionsschwingungen und Stoßbelastungen und schützt so sowohl das Antriebsende (z. B. Motor) als auch die angetriebene Ausrüstung
Kompensation großer Fehlausrichtungen: Ermöglicht die Kompensation sehr großer Winkel-, Radial- und Axialfehlausrichtungen und stellt minimale Anforderungen an die Installationsausrichtung. Kann sich an Verformungen anpassen, die durch Fundamentsetzung, Wärmeausdehnung usw. verursacht werden
Keine Schmierung erforderlich, einfache Wartung
Enthält keine Reibungsteile mit relativem Gleiten, erfordert keine Schmierung und wird als wartungsfreie Kupplung eingestuft
Elektrische Isolierung und Dämpfung
Der Gummikörper sorgt für elektrische Isolierung und verhindert so Korrosion durch Wellenstrom. Gleichzeitig bietet die innere Reibung des Gummis hervorragende Dämpfungs- und Vibrationsabsorptionseigenschaften

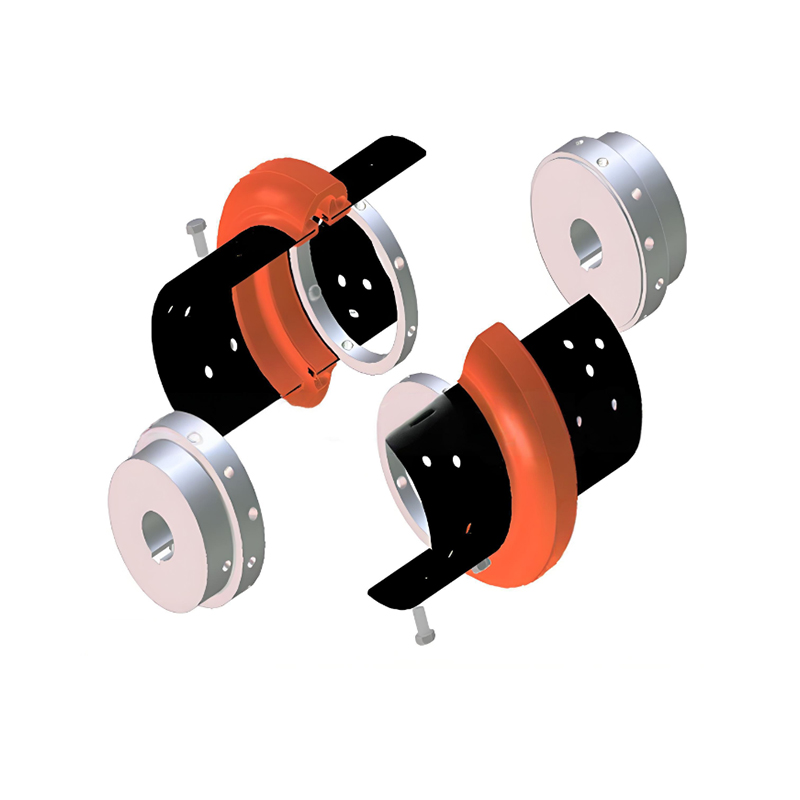

Einfache Struktur, einfache Installation
Wenige Komponenten, einfache Montage, meist ohne Spezialwerkzeuge
| Kopplung Größe |
Maximal Langweilig (in)
| Mindestens Langweilig (in) | Kontinuierlich PS/100 U/min | Kontinuierlich Drehmoment (Ib-in) | Maximal U/min | Abmessungen (in) | Gewicht (Ib)
| ||||||
|
|
|
|
|
|

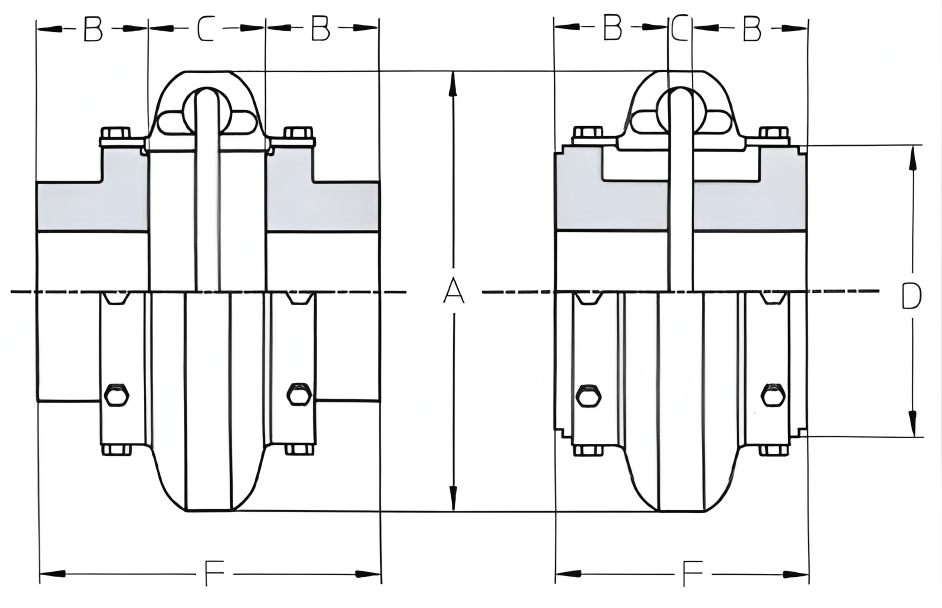

| A | B | C | D | F |
| ||
|
|
|
|
|
|
|
|
| (In) | (0ut) |
| (In) | (0ut) |
|
| E2 | 1.13 | Nein Min | 0.30 | 190 | 6600 | 3.50 | 0.94 | 1.34 | 1.90 | 1.85 | 3.22 | 3.78 | 1.2 |
| E3 | 1.38 | 0.375 | 0.58 | 365 | 6600 | 4.00 | 1.50 | 0.81 | 1.31 | 2.32 | 3.81 | 4.31 | 2.4 |
| E4 | 1.63 | 0.375 | 0.88 | 550 | 6600 | 4.56 | 1.69 | 0.44 | 1.31 | 2.60 | 3.81 | 4.69 | 3.0 |
| E5 | 1.88 | 0.375 | 1.48 | 925 | 6600 | 5.38 | 1.75 | 0.81 | 1.81 | 3.13 | 4.31 | 5.31 | 5.4 |
| E10 | 2.13 | 0.375 | 2.30 | 1450 | 6600 | 6.38 | 1.88 | 0.56 | 1.84 | 3.65 | 4.31 | 5.56 | 8.2 |
| E15 | 2.13 | 0.375 | 2.86 | 1800 | 6600 | 6.38 | 1.88 | 0.56 | 1.84 | 3.65 | 4.31 | 5.56 | 8.3 |
| E20 | 2.38 | 0.75 | 3.65 | 2300 | 6600 | 7.25 | 2.06 | 0.50 | 2.38 | 4.48 | 4.62 | 6.50 | 13.0 |
| E30 | 2.88 | 0.75 | 5.79 | 3650 | 5800 | 8.25 | 2.31 | 0.56 | 2.44 | 5.42 | 5.19 | 7.06 | 21 |
| E40 | 3.38 | 0.75 | 8.85 | 5500 | 5000 | 9.50 | 2.50 | 0.56 | 2.68 | 6.63 | 5.56 | 7.68 | 35 |
| E50 | 3.63 | 1.125 | 12.14 | 7650 | 4200 | 11.00 | 2.75 | 0.63 | 3.38 | 8.13 | 6.13 | 8.88 | 54 |
| E60 | 4 | 1.125 | 19.84 | 12.500 | 3800 | 12.50 | 3.25 | 0.69 | 3.44 | 8.75 | 7.19 | 9.94 | 72 |
| E70 | 4.5 | 1.375 | 35.12 | 22.125 | 3600 | 14.00 | 3.62 | 0.75 | 3.75 | 9.25 | 8.00 | 11.00 | 86 |
| E80 | 6 | 1.875 | 62.7 | 39.500 | 2000 | 16.00 | 4.87 | 0.75 | 5.00 | 11.25 | 10.50 | 14.75 | 170 |
| E100 | 6.75 | 1.875 | 135 | 85.050 | 1900 | 21.00 | 5.50 | 1.75 | 3.75 | 14.13 | 12.75 | 14.75 | 244 |
| E120 | 7.5 | 1.875 | 270 | 170.100 | 1800 | 25.00 | 6.00 | 2.74625 | 4.88 | 17.63 | 14.24 | 16.88 | 425 |
| E140 | 9.00 | 1.875 | 540 | 340.200 | 1500 | 30.00 | 7.00 | 3.00 | 5.00 | 20.88 | 17.00 | 19.00 | 746 |
