Spezifikation

Das Hauptmaterial ist importierter Edelstahl SUS304
Das Material des Zwischeneinstellrings übernimmt importiertes Pom
Hat eine gute Verschleißfestigkeit, Korrosionsbeständigkeit und höhere Steifigkeit
Das verschiebbare Design gleicht Radial- und Winkelabweichungen effektiver aus
Abnehmbares Design für einfache Installation
Mit Keilnut-Design und Positionierungsschraubenbefestigungsmethode
Methode zum Anziehen der Klemmschraube

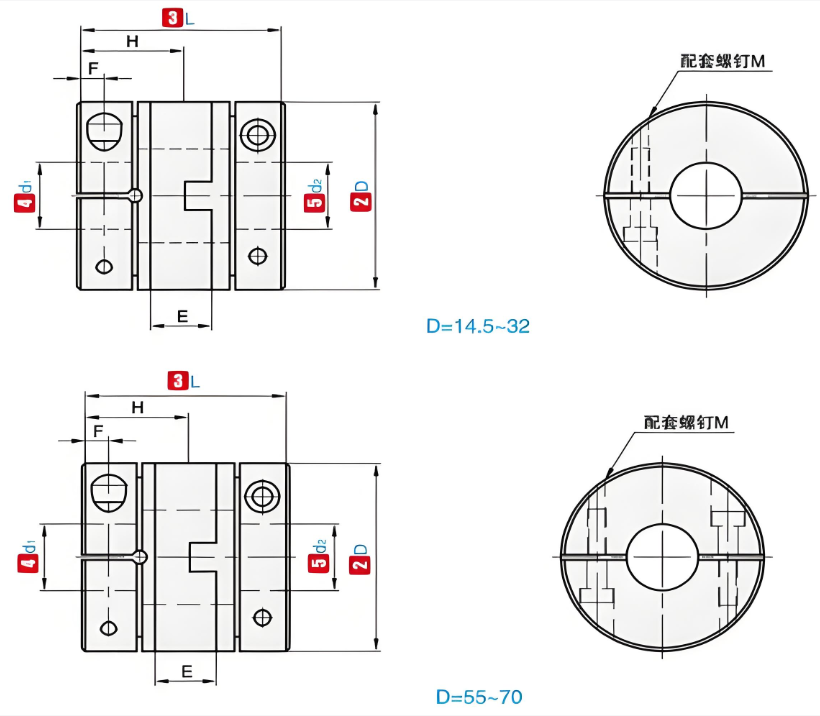

代号 Codename	D	L	常用D1/D2 内径尺寸 Standard-Innendurchmesser (mm)	E	F	H	M	拧紧扭矩 Anzugsdrehmoment (N.m)
CPHCG	14.5	18.4	4 5 6 6.35	5.5	2.5	8.9	M2,5	0.8
	16.8	24.4	4 5 6 6.35	6.2	3.3	12	M3	1.2
	20	27.2	5 6 6,35 7 8 9 9,525 10	7.3	3.9	13.4	M3	1.2
	26	30.4	5 6 6,35 7 8 9 9,525 10 11 12	7.5	4	15	M4	2.5
	30	33	5 6 6,35 8 9 9,525 10 11 12 12,7 14	8.8	4.3	16	M4	2.5
	34	34	5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16	8.5	4.3	16.5	M4	2.5
	38	39.5	5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20	9.7	5.3	19.5	M5	5
	45	46	8 9 10 11 12 12,7 14 15 16 17 18 19 20	13.6	5.8	22.5	M5	5
	55	57	10 11 12 12,7 14 15 16 17 18 19 20 20 24 25	15.4	7.0	28	M6	8

代号 Codename	D	L	额定扭矩 Nenndrehmoment (N.m)	容许偏心 Neigung zulassen (mm)	容许偏角Neigung zulassen (∠°)	容许轴向偏差Axiale Abweichung zulassen (mm)	容许转速RPM zulassen	静态扭转钢度Statische Torsionssteifigkeit (N.m/rad)	惯性矩 Trägheitsmoment (N.m)	Gewicht (g)
CPHCG	14.5	18.4	3	0.5	0.6	±0,20	8000	750	1,5x10 ^-6	17
	16.8	24.4	5				6500	1000	6,6x10 ^-6	30
	20	27.2	7				5500	2000	1,4x10 ^-5	48
	26	30.4	10	0.8			4500	3800	6,6x10 ^-5	90
	30	33	24	1			4500	5000	1,85x10 ^-4	120
	34	34	32				3500	7000	2,0x10 ^-4	172
	38	39.5	50				3500	10000	4,5x10 ^-4	250
	45	46	50		0.5		7000	35000	4,5x10 ^-4	450
	55	57	75	1.5	0.5		7000	52000	5,7x10 ^-4	800

Beschreiben

Unsere Kreuzschieberkupplung mit hohem Drehmoment aus Edelstahl ist eine Getriebekomponente, die hervorragende Leistung und zuverlässige Qualität vereint. Der konstruktive Aufbau ist exquisit und besteht aus zwei Halbkupplungen mit Rillen und einer Zwischenscheibe mit beidseitig konvexen Zähnen. Diese einzigartige Struktur ermöglicht ein reibungsloses Gleiten der konvexen Zähne in den Nuten, wodurch die relative Verschiebung zwischen den beiden Wellen während der Installation und des Betriebs der Ausrüstung effizient ausgeglichen und die Übertragungsstabilität gewährleistet wird.

Bei der Materialauswahl kommt hochwertiger Edelstahl zum Einsatz, der der Kupplung eine hervorragende Ölkorrosionsbeständigkeit verleiht. Selbst in rauen, ölhaltigen Umgebungen kann es ohne häufige Wartung stabil und nachhaltig betrieben werden. Gleichzeitig verfügt Edelstahl über gute elektrische Isolationseigenschaften, wodurch Stromstörungen wirksam vermieden werden und ein sicherer und zuverlässiger Gerätebetrieb gewährleistet wird. Im Hinblick auf die Übertragung hoher Drehmomente bietet diese Kupplung eine hervorragende Leistung, verfügt über eine hohe Drehmomentsteifigkeit und -empfindlichkeit, kann die Kraft präzise übertragen, erreicht kein Drehspiel und gewährleistet einen hochpräzisen Gerätebetrieb. Darüber hinaus kann sein elastischer Querschieber große radiale, winkelige und axiale Abweichungen ausgleichen, um den Anforderungen unterschiedlicher Arbeitsbedingungen gerecht zu werden.

Diese Kupplung wird häufig in verschiedenen Arten mechanischer Geräte verwendet. Ob es um den Hochlastbetrieb schwerer Maschinen oder die präzise Übertragung von Präzisionsinstrumenten geht, es lässt sich perfekt anpassen. Beispielsweise kann es in großen Mischern und Förderern in der industriellen Produktion oder in Präzisionsübertragungsverbindungen in automatisierten Produktionslinien auf seine eigenen Vorteile zurückgreifen, um eine stabile Übertragungsrolle zu spielen und eine solide Garantie für den effizienten Betrieb der Ausrüstung zu bieten. Wenn Sie sich für unsere Oldham-Kupplung mit hohem Drehmoment aus Edelstahl entscheiden, entscheiden Sie sich für eine effiziente und zuverlässige Übertragungslösung.
