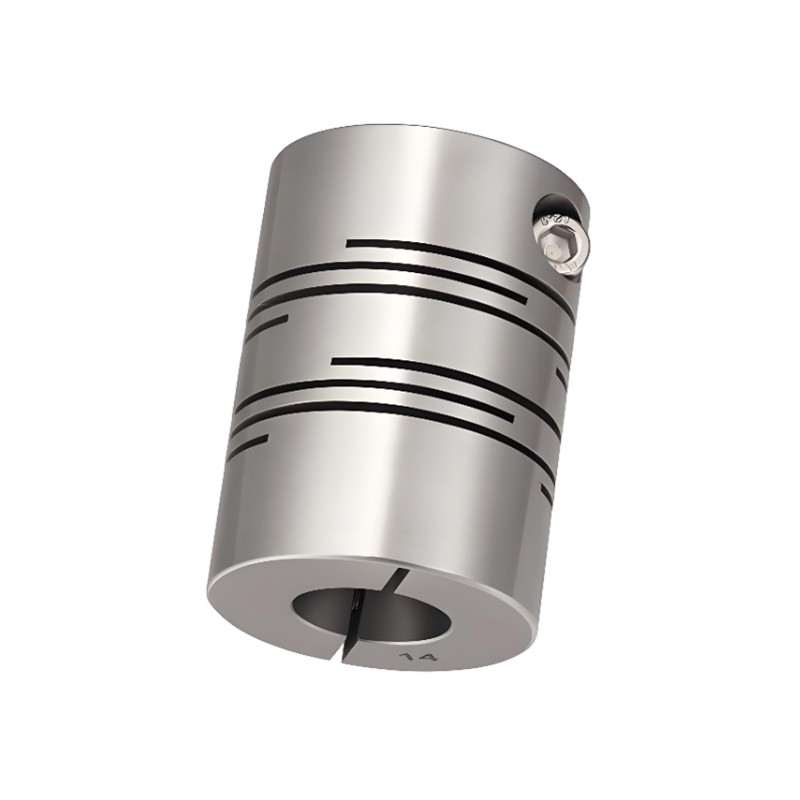

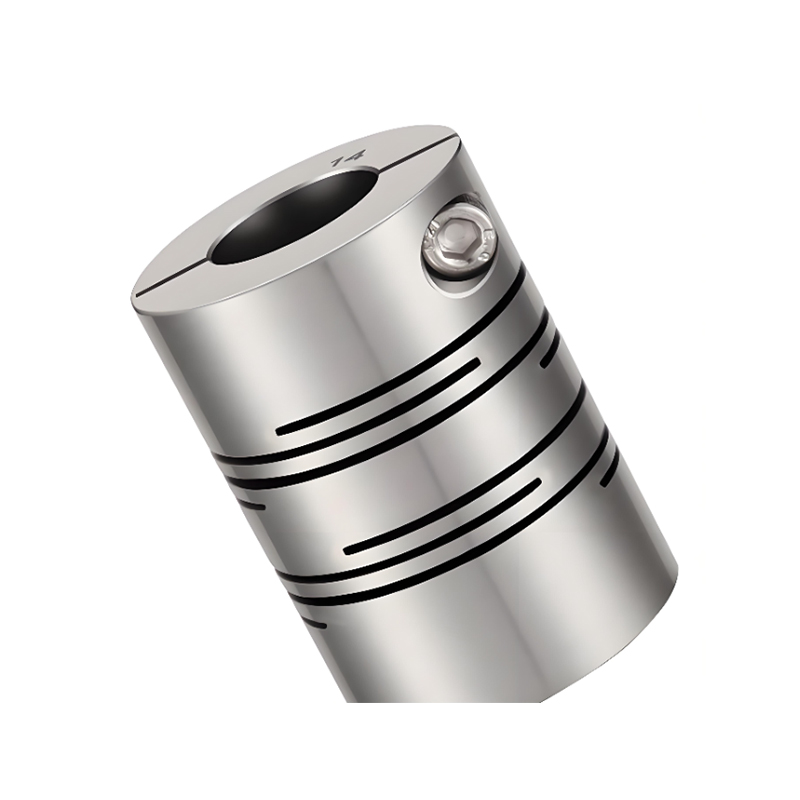

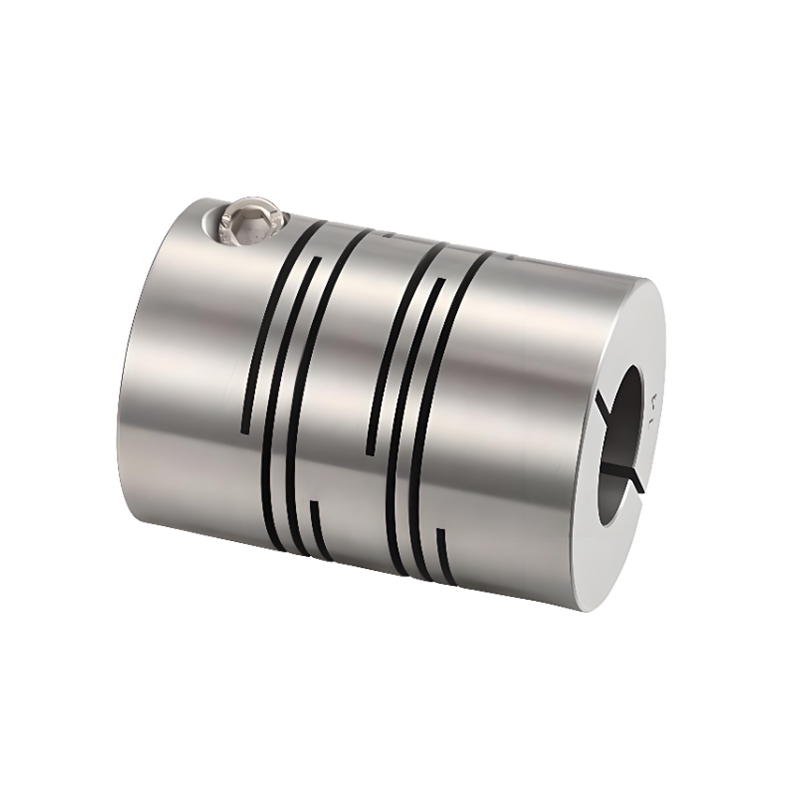

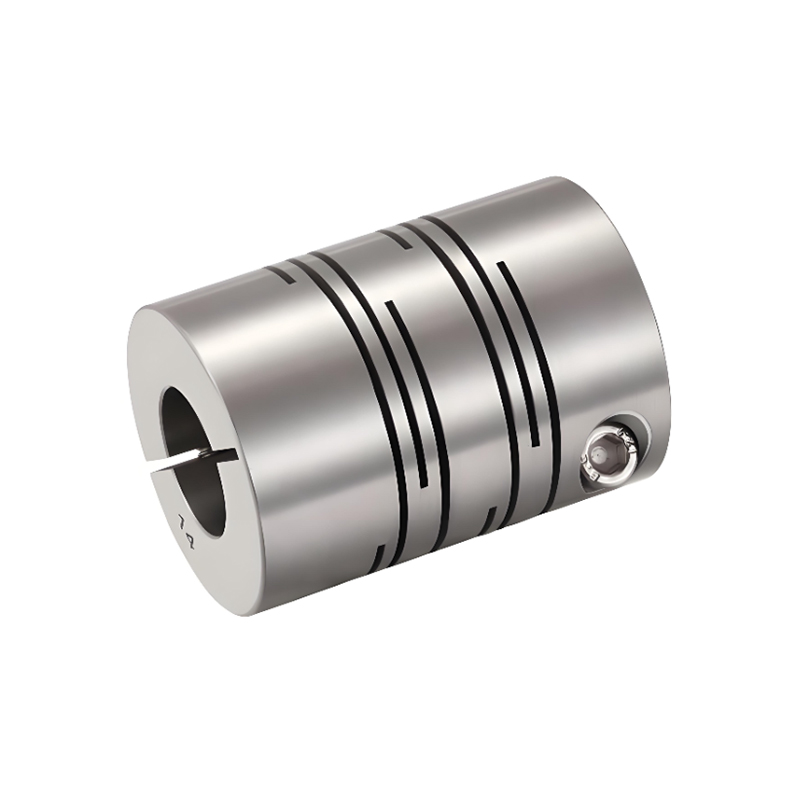

RSK-CPPCG Hochfeste Edelstahl-Parallelwellenkupplung, Klemmtyp

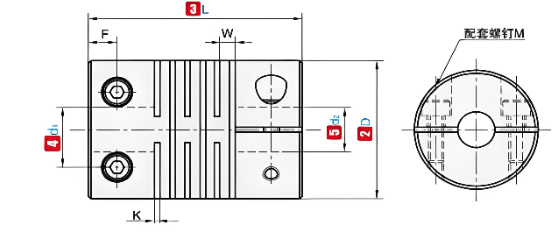

Codename

D

L

Standard-Innendurchmesser (mm)

K

W

F

M

Anzugsdrehmoment (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2,5

0.8

19

20

3 4 5 6 6,35 7 8

0.55

1.18

3.4

M2,5

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9.525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9.525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Hinweis: Die Innenlöcher an beiden Enden der Kupplung können mit dem minimalen und maximalen Innendurchmesser frei kombiniert werden. Die in der Tabelle angegebenen Innendurchmessergrößen dienen nur als Referenz. Der vom Kunden geforderte Lochdurchmesser dient ebenfalls nur als Referenz. Für den vom Kunden gewünschten Lochdurchmesser kontaktieren Sie uns bitte.

Codename

D

L

Nenndrehmoment (Nm)

Vorspannung zulassen (mm)

Neigung zulassen (∠°)

Axiale Abweichung zulassen (mm)

Drehzahl zulassen

Statische Torsionssteifigkeit (Nm/rad)

Trägheitsmoment (N.m)

Gewicht (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Hinweis: Das oben genannte Trägheitsdrehmoment und die technischen Parameter werden anhand des Standards der maximalen Öffnung gemessen. Der maximale Nenndrehmomentwert hängt von der Haltbarkeit der Kupplung selbst ab. Je größer der Außendurchmesser, desto größer die Kraft, und je kleiner der Außendurchmesser, desto höher die zulässige Geschwindigkeit.
