Installationsanleitung für RSK-Netzkupplungen

Die Leistung der Kupplung hängt größtenteils davon ab, wie Sie installieren und warten. Die Gitterkupplungen sind so konzipiert, dass sie ohne Modifikation entweder in horizontaler oder vertikaler Position betrieben werden können.

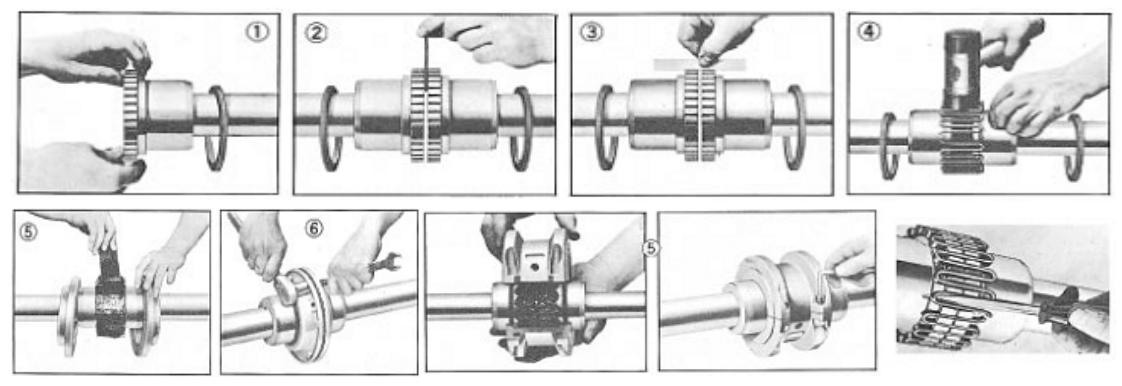

1.Dichtungen und Naben montieren
Reinigen Sie alle Metallteile mit einem nicht brennbaren Lösungsmittel und prüfen Sie Naben, Wellen und Keilnuten auf Grate. Beschichten Sie die Dichtungen leicht mit Fett und platzieren Sie sie auf den Wellen, bevor Sie die Naben montieren. Sofern nicht anders angegeben, montieren Sie die Naben so auf ihren jeweiligen Wellen, dass die Nabenfläche bündig mit dem Ende der Wellen abschließt. Ziehen Sie die Schrauben fest, wenn sie geliefert werden.

2. Abstand und Winkelausrichtung

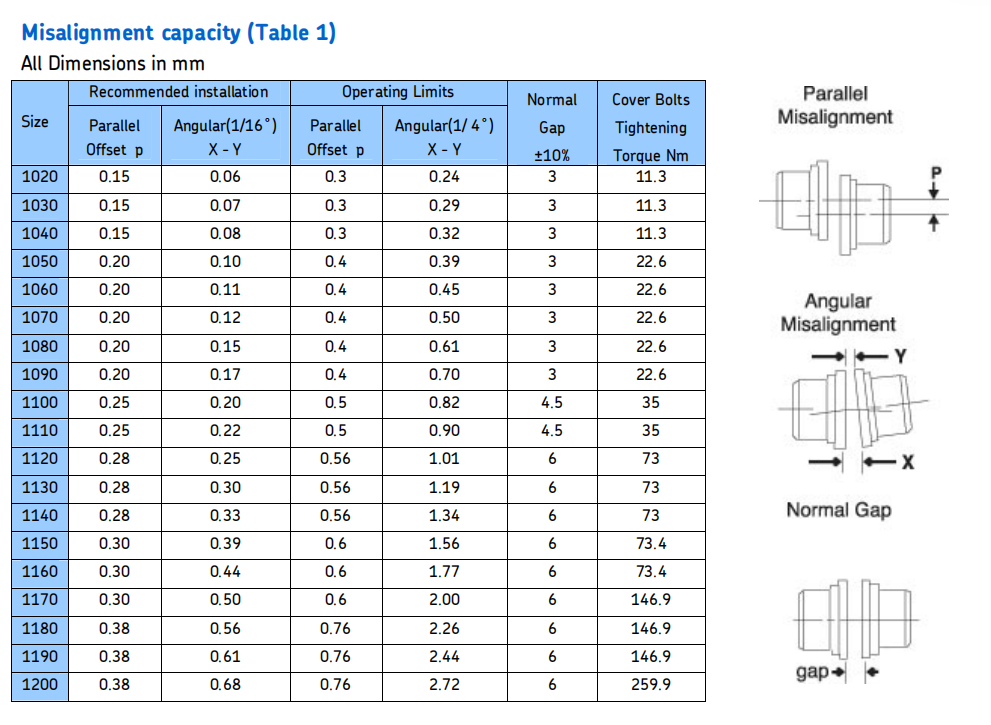

Verwenden Sie eine Distanzstange mit der gleichen Dicke wie der in Tabelle 1 angegebene Spalt. Führen Sie die Stange wie in der Abbildung gezeigt in 90°-Abständen bis zur gleichen Tiefe ein und messen Sie den Abstand zwischen Stange und Nabenfläche mit Fühlern. Der Unterschied zwischen minimalen und maximalen Maßen darf die in Tabelle 1 angegebenen Winkelgrenzen nicht überschreiten

3.Offset-Ausrichtung
Richten Sie es so aus, dass eine gerade Kante gerade (oder innerhalb der in Tabelle 2 angegebenen Grenzen) auf beiden Naben und auch in 90°-Abständen aufliegt. Der Abstand darf die in Tabelle 1 angegebenen Grenzwerte für Parallelversatzinstallationen nicht überschreiten. Ziehen Sie alle Fundamentschrauben fest und wiederholen Sie die Schritte 2 und 3. Kupplung ggf. neu ausrichten.

4. Raster einfügen
Vor dem Einsetzen des Gitters Lücken und Nuten mit vorgeschriebenem Schmiermittel füllen. Befestigen Sie das Gitter in der gleichen Richtung; Dadurch wird ein korrekter Kontakt des Gitters mit dem nicht rotierenden Stift in den Abdeckungshälften gewährleistet. Spreizen Sie das Gitter leicht, um es über die Kupplungszähne zu führen, und setzen Sie es mit einem weichen Hammer ein.

5. Mit Fett einpacken und Abdeckungen montieren
Füllen Sie die Zwischenräume zwischen und um das Gitter mit so viel Schmiermittel wie möglich und wischen Sie überschüssiges Gleitmittel bündig mit der Oberseite des Gitters ab. Positionieren Sie die Dichtungen auf den Naben so, dass sie mit den Nuten in der Abdeckung übereinstimmen. Positionieren Sie die Dichtungen auf dem Flansch der unteren Abdeckungshälfte und montieren Sie die Abdeckungen so, dass sich die Passmarkierungen auf derselben Seite befinden. Schieben Sie die Dichtungen hinein, bis sie an den Dichtungen anliegen, befestigen Sie die Deckelhälften mit Befestigungselementen und ziehen Sie sie mit dem in der Tabelle angegebenen Drehmoment fest. Stellen Sie sicher, dass die Dichtungen beim Anziehen der Befestigungselemente in Position bleiben.
